A Schneider Electric ZB4BA0 típusú, Harmony XB4 sorozatú termék egy rendkívül megbízható, nem világító nyomógomb fejet kínál ipari alkalmazások számára. Ez a prémium kivitelű komponens a Harmony termékcsalád részeként kiváló minőséget és tartósságot biztosít az automatizálási és vezérlési rendszerekben.

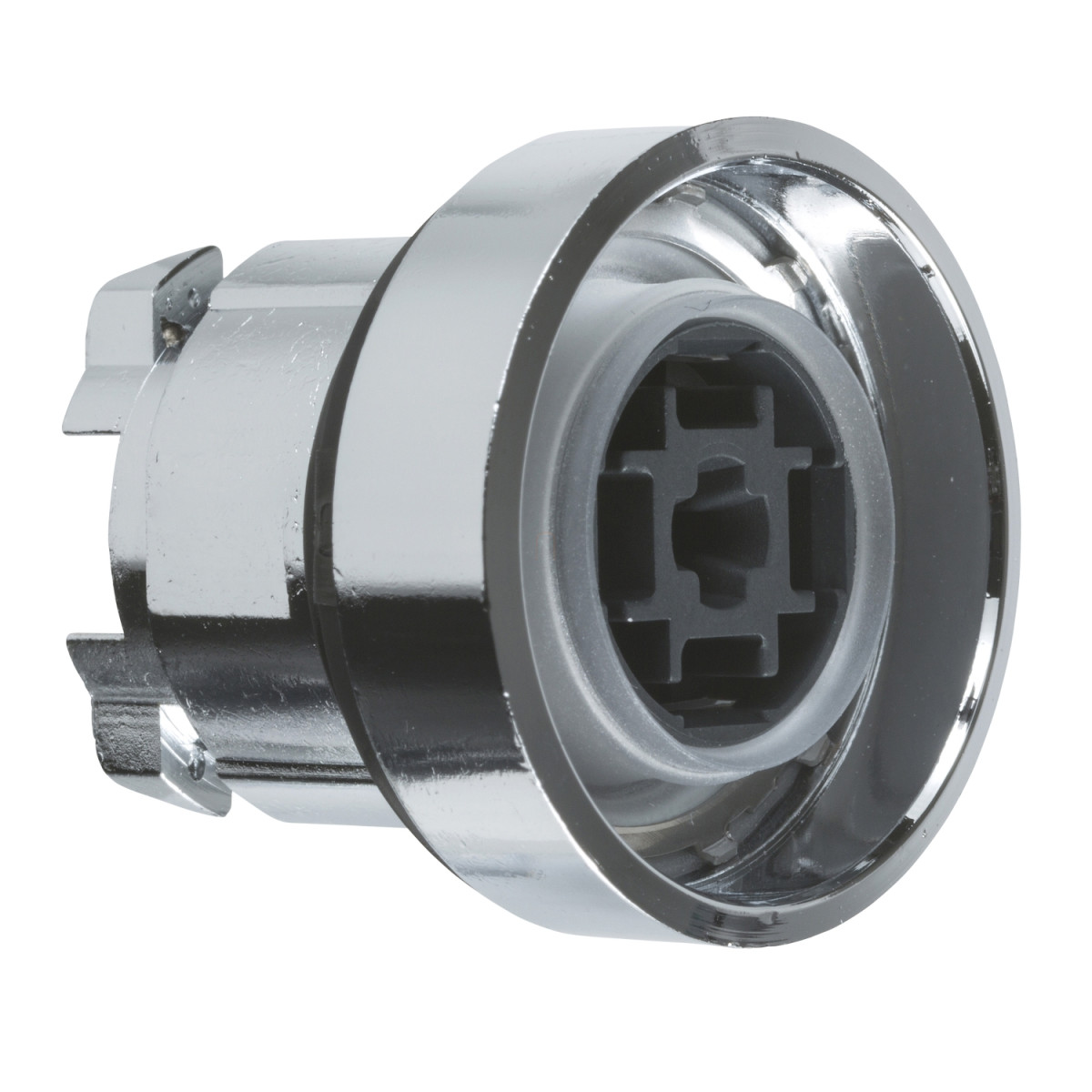

A ZB4BA0 nyomógomb fej krómozott fém anyagból készült, ami nem csak elegáns megjelenést biztosít, hanem kiemelkedő tartósságot is garantál még a legmostohább ipari környezetben is. A 22,5 mm-es szabványos szerelési átmérő lehetővé teszi a könnyű beépítést és kompatibilitást a legtöbb vezérlőpanellel. Az eszköz rugós visszatérésű működési móddal rendelkezik, ami azt jelenti, hogy a gomb megnyomása után automatikusan visszaáll az eredeti pozíciójába. A termék speciális jellemzője, hogy sapka nélküli kialakítású, így különféle sapkákkal konfigurálható a felhasználás igényeinek megfelelően. A nyomógomb fej kialakítása kerek formájú, ami a standard megjelenéshez és ergonomikus használathoz járul hozzá.
A ZB4BA0 mechanikai élettartama figyelemre méltóan hosszú, 10 millió kapcsolási ciklust garantál, ami kiemelkedő érték az ipari kapcsolók piacán. Ez a hosszú élettartam minimalizálja a karbantartási költségeket és a leállásokat. Az elektromos összeállítás rugalmasan konfigurálható különböző kódokkal, beleértve a C1, C2, C11 és C15 kódokat, ami lehetővé teszi akár 9 érintkező használatát is különféle elrendezésekben. Az IP védettségi besorolás rendkívül magas: IP66, IP67, IP69 és IP69K, ami teljes védelmet nyújt por és nagynyomású vízsugár ellen is. Az IK06 fokozatú ütésállóság pedig megbízható működést garantál mechanikai behatások esetén is.
A termék széles hőmérsékleti tartományban (-40°C és +70°C között) üzemeltethető, ami lehetővé teszi használatát szélsőséges környezeti feltételek mellett is. A NEMA 13 és NEMA 4X védettségi szintek további biztosítékot jelentenek a megbízható működésre olaj, por és korrozív anyagok jelenlétében. A Schneider Electric ZB4BA0 nyomógomb fej számos nemzetközi szabványnak megfelel, többek között IEC 60947-1, IEC 60947-5-1, UL 508 és CSA C22.2 No 14 szabványoknak, valamint rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal is. A vibráció- és ütésállóság különösen fontos jellemzők: az eszköz ellenáll akár 5 g-s vibrációnak (2-500 Hz frekvenciatartományban) és akár 50 g-s ütésnek is (11 ms időtartam esetén).
Schneider Electric Harmony XB4 - ZB4BA0 -fém nyomógomb fej, Ø22, tető nélküli, visszatérő műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Működtető egység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profil: sapka nélkül
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 <9 érintkezőhöz egyes blokkok használatával elülső rögzítéssel
C2 <9 érintkezőhöz egyes és kettős blokkok használatával elülső rögzítéssel
C11 <3 érintkezőhöz egyes blokkok használatával elülső rögzítéssel
C15 <1 érintkezőhöz egyes blokkok használatával elülső rögzítéssel
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: I. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok
IEC 60947-1
JIS C8201-5-1
UL 508
IEC 60947-5-1
IEC 60947-5-4
CSA C22.2 No 14
IEC 60947-5-5
JIS C8201-1
Tanúsítványok
BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
