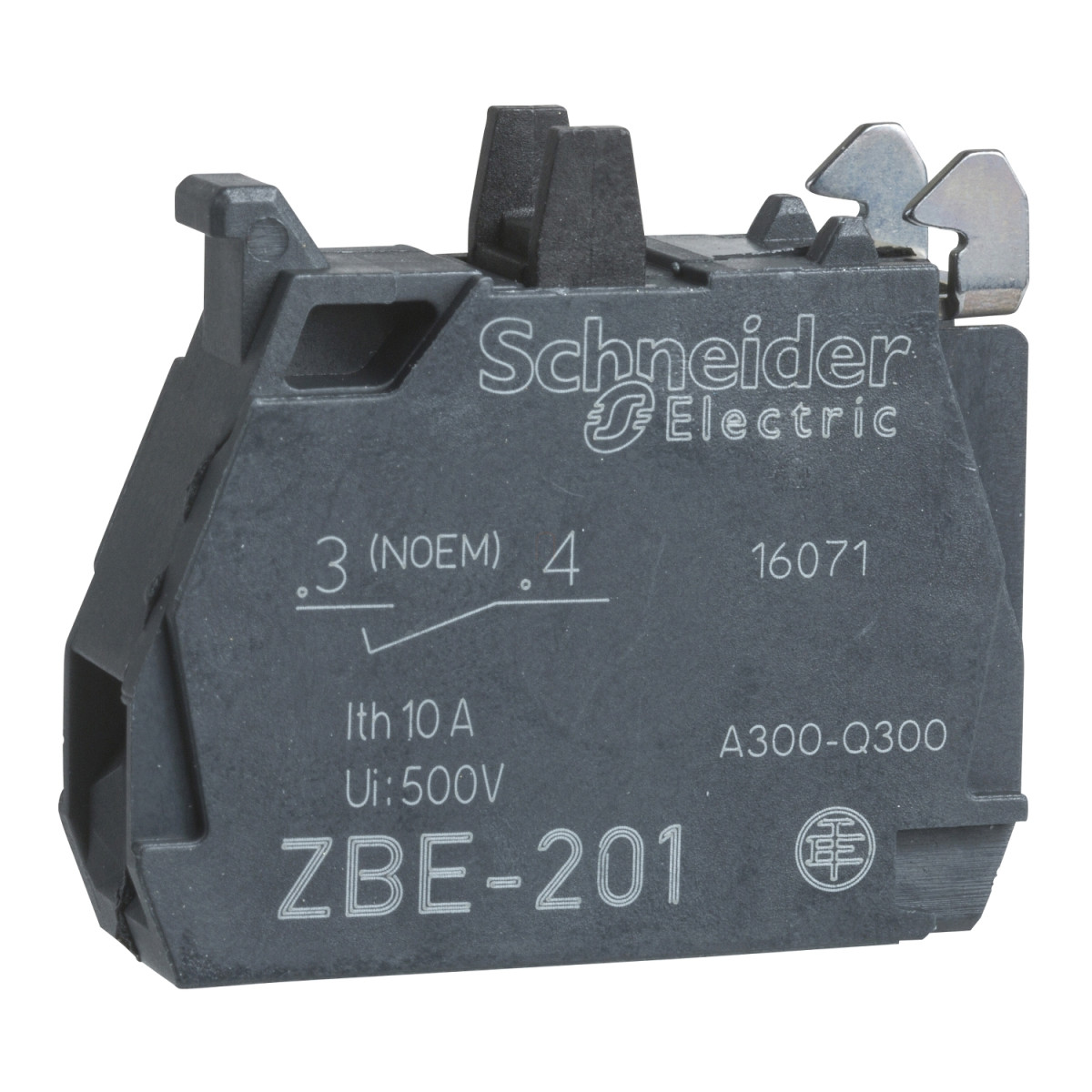

A Schneider Electric Harmony XB4/XB5 sorozathoz tartozó ZBE1016P érintkező blokk egy kiváló minőségű vezérlőelem, amely elsősorban ipari környezetben használható fel kapcsolóberendezésekhez. Ez az egyérintkezős, 1NO (záróérintkezős) kivitelű kontaktusblokk különösen jól alkalmazható poros környezetben, amit az IP5X védettségi besorolás is garantál.
A ZBE1016P érintkező blokk legfőbb előnye az ezüstötvözetből készült, aranyozott felületű érintkezője, amely különösen alkalmas kis teljesítményű kapcsolási feladatokra. Ez a speciális kialakítás biztosítja a magas szintű átmeneti ellenállást és a hosszú élettartamot. Az aranyozott érintkezők (Ag/Ni/Au) kiváló elektromos vezetőképességet és megbízható működést garantálnak, miközben ellenállnak az oxidációnak, ami különösen fontos alacsony áramszintű alkalmazásoknál. A ZBE1016P érintkező működése lassú bontású (slow-break), ami biztosítja a stabil kapcsolást és csökkenti a szikrázást.
Műszaki szempontból a ZBE1016P számos kiemelkedő paraméterrel rendelkezik. A hagyományos szabad levegőn mérhető termikus áram (Ith) 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szabványnak megfelelően, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV. A névleges üzemi áram (Ie) változó értékű lehet a különböző alkalmazási területeken: 3 A 240 V-on, AC-15, A600 szerint; 6 A 120 V-on, AC-15, A600 szerint; 0,1 A 600 V-on, DC-13, Q600 szerint; 0,27 A 250 V-on, DC-13, Q600 szerint; 0,55 A 125 V-on, DC-13, Q600 szerint; valamint 1,2 A 600 V-on, AC-15, A600 szerint, mind az IEC 60947-5-1 szabványnak megfelelően. A rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval biztosítható az IEC 60947-5-1 szabvány szerint.
A ZBE1016P érintkező blokk csatlakozása csavaros kapcsokkal történik, amelyek képesek befogadni legfeljebb 2 x 1,5 mm² keresztmetszetű vezetéket kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetéket kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között van az IEC 60947-1 szabvány szerint. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyú (pozidriv 1-es méretű), lapos (Ø 4 mm) vagy lapos (Ø 5,5 mm) csavarhúzóval is használható.
Schneider Electric Harmony XB4/XB5 - ZBE1016P -érintkező blokk, 1NO, IP5X, aranyozott alacsonyszintű érintkezők, csavaros csatlakozó műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4, Harmony XB5
Termék vagy komponens típusa: Érintkező blokk
Eszköz rövid neve: ZBE
IP védettségi fokozat: IP5X
Érintkező működése: Lassú bontású
Érintkező blokk típusa: Egyetlen
Érintkezők használata: Alacsony teljesítményű kapcsoló érintkezők
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Érintkező típusa és összetétele: 1 NO
Pozitív nyitás: Nincs
Működési úthossz: 2,6 mm (NO állapotváltozáskor)
4,3 mm (teljes úthossz)
Működtető erő: 2,3 N NO állapotváltozáskor
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú, pozidriv 1-es méretű csavarhúzóval kompatibilis
Lapos, Ø 4 mm csavarhúzóval kompatibilis
Lapos, Ø 5,5 mm csavarhúzóval kompatibilis
Érintkező anyaga: Aranyozott (Ag/Ni/Au) érintkezők
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mérhető termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]
3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam
1000000 ciklus, AC-15, 2 A 230 V-on, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, AC-15, 3 A 120 V-on, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, AC-15, 4 A 24 V-on, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13, 0,2 A 110 V-on, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
1000000 ciklus, DC-13, 0,5 A 24 V-on, működési frekvencia <3600 cikl/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Szerelés és környezet
Blokk szerelése: Elölről szerelhető
Elektromos összeállítási kód: C9 (mennyiség <= 3)
M5 (mennyiség <= 2)
M9 (mennyiség <= 2)
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40...70 °C
Környezeti levegőhőmérséklet üzemeltetéshez: -40...70 °C
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, BV, GOST, LROS (Lloyds register of shipping), DNV, UL, CCC
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
