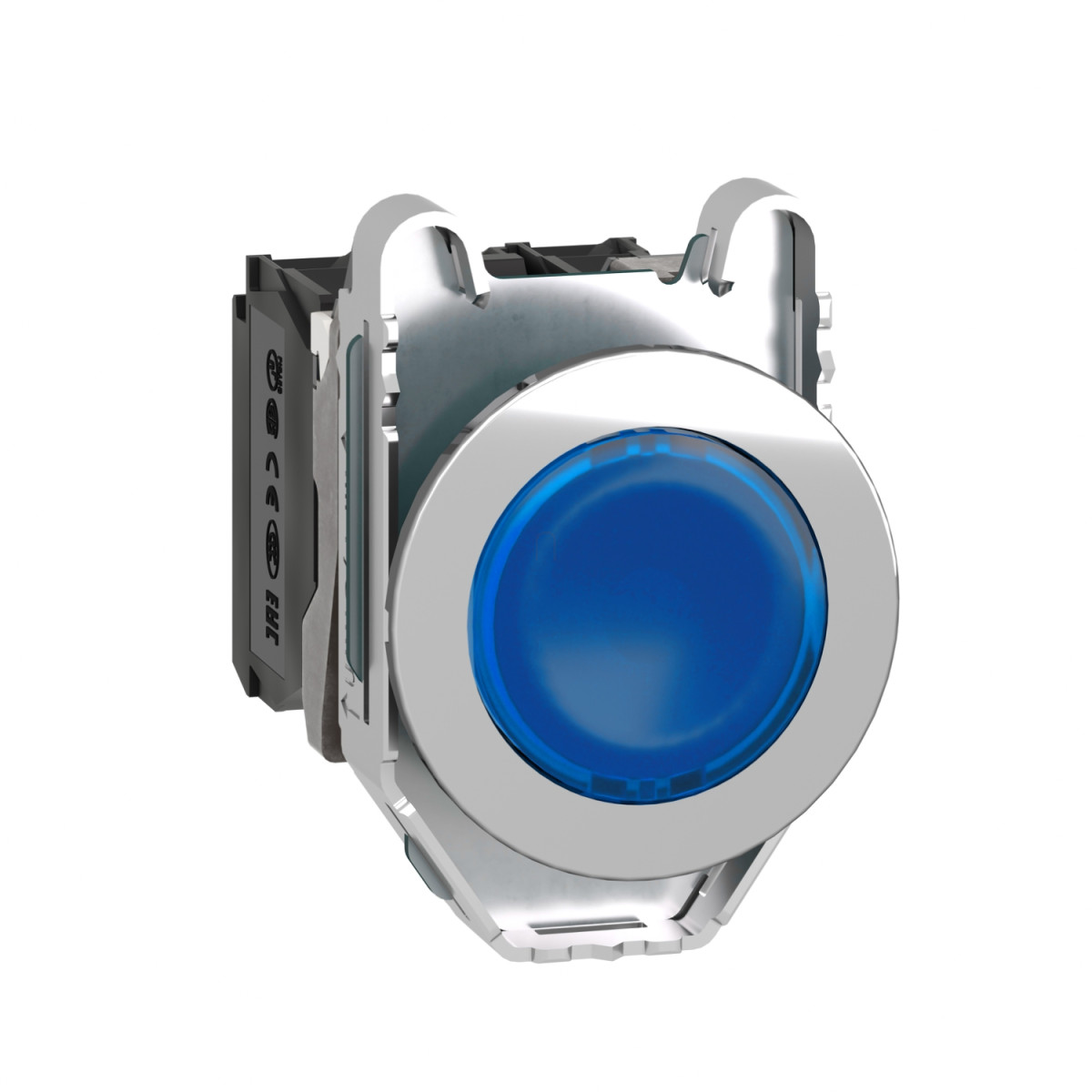

A Schneider Electric Harmony XB4FW36B5 világító nyomógomb a Harmony XB4 termékcsaládba tartozó prémium minőségű ipari vezérlőelem, mely kivételes tartósságával és megbízhatóságával tűnik ki. Ez a kék, panelbe süllyesztett kialakítású nyomógomb tökéletes választás vezérlőpanelekbe, gépekbe és ipari berendezésekbe történő beépítésre, ahol a hosszú élettartam és a megbízható működés alapvető követelmény.
A XB4FW36B5 modell 30,5 mm-es szerelési átmérővel rendelkezik, ami iparági szabvány méretnek számít, így könnyen integrálható a legtöbb vezérlőpanelbe. A krómozott fém előlap és a Zamak anyagból készült rögzítőgyűrű biztosítja a kivételes tartósságot még a legmostohább ipari környezetekben is. A nyomógomb kék színű, süllyesztett kialakítású, sima lencsével ellátott, és univerzális LED világítással rendelkezik, amely 24 V AC/DC tápfeszültséggel működtethető. A beépített LED világítás különösen hosszú, 100 000 órás élettartamot kínál, ami jelentősen csökkenti a karbantartási igényt és költségeket.
A termék működését tekintve rugós visszatérítésű, és 1 NO + 1 NC érintkezőkkel rendelkezik, amelyek ezüstötvözetből (Ag/Ni) készültek a maximális elektromos megbízhatóság érdekében. A kapcsolási műveletet lassú bontás jellemzi, a mechanikai élettartam pedig lenyűgöző 10 millió ciklus. Az elektromos csatlakozáshoz a termék csavaros kapcsokkal van ellátva, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését teszik lehetővé érvégekkel ellátva, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését érvégek nélkül. Az érintkezők 10 A-es hagyományos szabad levegőn mért termikus áramerősséget bírnak el, és többféle keresztfejes vagy lapos csavarhúzóval szerelhetők.
Kiváló védettségi tulajdonságokkal rendelkezik, amelyek között megtalálható az IP66, IP67, IP69, IP69K védettség a por és víz ellen, valamint az IK06 mechanikai védelem. A termék rendkívül ellenálló a környezeti hatásokkal szemben: -40...+70°C között működőképes, kibírja a 7000000 Pa nagynyomású mosást 55°C-on 0,1 m távolságból, és kiváló rezgésállósággal (5 gn 10-500 Hz frekvenciatartományban) valamint ütésállósággal (akár 50 gn 11 ms időtartamig) rendelkezik. Elektromágneses kompatibilitás szempontjából is kimagasló: 2 kV-os gyors tranziensekkel, 10 V/m elektromágneses mezőkkel, és 6-8 kV elektrosztatikus kisülésekkel szemben ellenálló, továbbá B osztályú elektromágneses kibocsátási jellemzőkkel bír az IEC 55011 szabvány szerint.
Schneider Electric Harmony XB4 - XB4FW36B5 -panelbe süllyesztett komplett fém LED világító nyomógomb, Ø30, 1NO, 24VAC/DC, kék műszaki adatok
Alapadatok
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Világító nyomógomb
Eszköz rövid neve: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Kék süllyesztett
Működtető kiegészítő információ: Sima lencsével
Elektromos adatok
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontás
Csatlakozások - kapcsok: Csavaros csatlakozókapcsok, <= 2 x 1,5 mm² érvéggel az IEC 60947-1 szerint
Csavaros csatlakozókapcsok, 1 x 0,22...2 x 2,5 mm² érvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Áramfogyasztás: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Működési adatok
Működési út: 1,5 mm (NC elektromos állapotváltás)
2,6 mm (NO elektromos állapotváltás)
4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltás
3,8 N
Mechanikai élettartam: 10000000 ciklus
Fizikai jellemzők
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz felszerelése: Beépített
Rögzítési mód: Csavarokkal, ajánlott nyomaték: 0,8 N.m
Védettség és tanúsítványok
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az ISO 20653 szerint
13-as típus az UL 50 E szerint
12-es típus az UL 50 E szerint
4-es típus az UL 50 E szerint
4X típus az UL 50 E szerint
IK védelmi fokozat: IK06 az IEC 50102 szerint
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA, CCC, EAC
