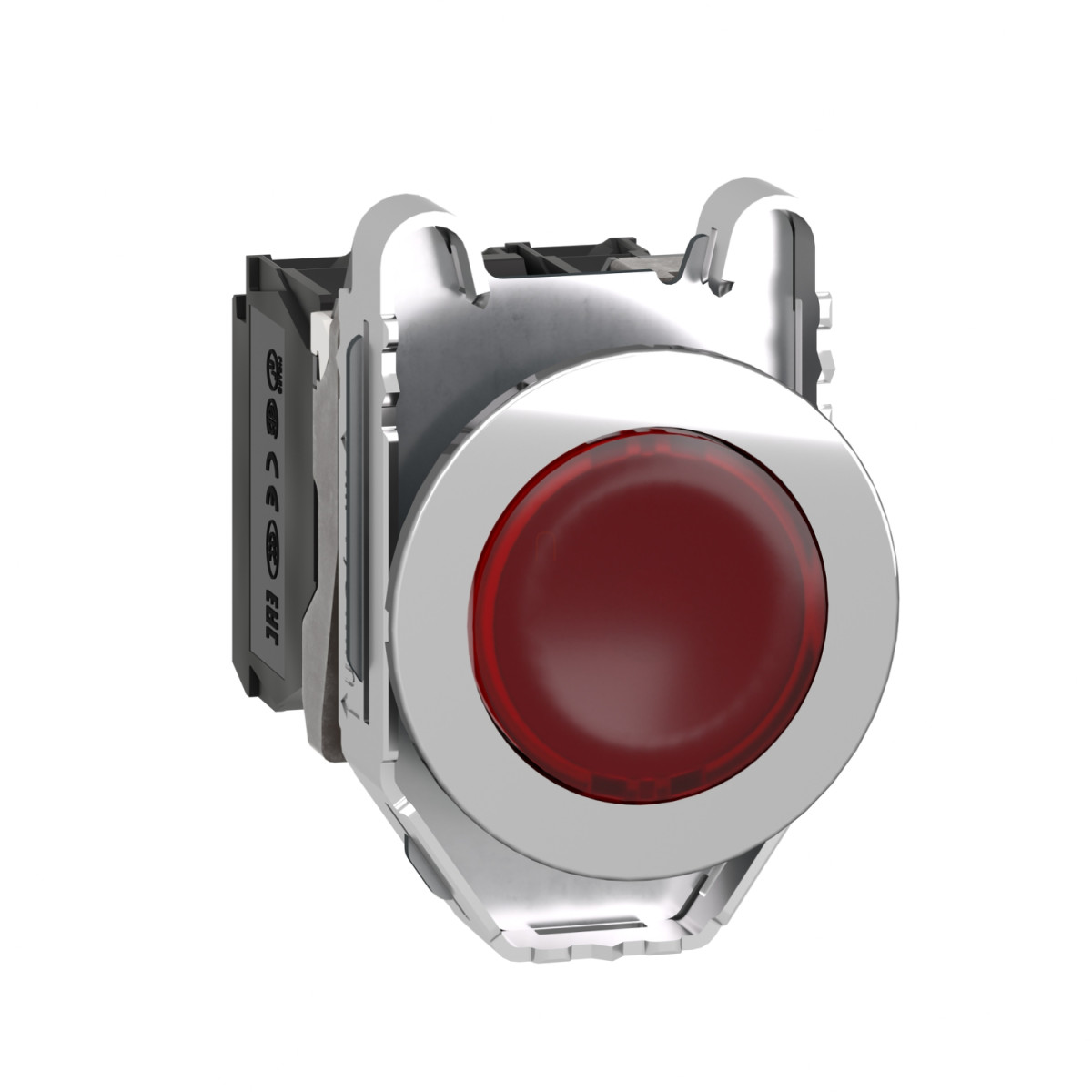

A Schneider Electric Harmony XB4FW34G5 egy kiváló minőségű, piros színű, világító nyomógomb, amely ipari vezérlőpanelekhez és egyéb kapcsoló berendezésekhez ideális választás. Ez a prémium kategóriás kapcsolóelem a Harmony XB4 termékcsalád része, amely világszerte elismert megbízhatóságáról és hosszú élettartamáról.
A XB4FW34G5 modell különleges tulajdonsága a krómozott fém kialakítás, amely nem csak esztétikus megjelenést biztosít, hanem kiemelkedő tartósságot is. A nyomógomb 30 mm-es szabványos méretű szerelőnyílásba illeszthető, a pontos méret 30,5 mm. A termék beépített, süllyesztett kivitelű, kerek formájú nyomógombbal rendelkezik, amely piros színű, sima lencsével. A működtetés rugós visszatérítésű, ami biztosítja a nyomógomb alaphelyzetbe való gyors visszatérését használat után. Az érintkezők konfigurációja 1NO + 1NC (1 nyitó és 1 záró kontaktus), ami lehetővé teszi különböző vezérlési feladatok megvalósítását. Az érintkezők működése lassú-szakítású (slow-break) típusú.
A világítást univerzális LED technológia biztosítja, amely integráltan a termékbe építve található, így nem igényel külön izzócserét. A névleges tápfeszültség 110-120V AC, 50/60 Hz frekvencián. A csatlakoztatáshoz csavaros kapcsok állnak rendelkezésre, amelyek vagy kábelkötés nélkül 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek, vagy kábelvéggel ≤ 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, az IEC 60947-1 szabványnak megfelelően. A termék fizikai méretei: 47 mm magasság, 36,6 mm szélesség és 55 mm mélység.
A Harmony XB4FW34G5 kiemelkedő műszaki jellemzőkkel rendelkezik: ellenáll a nagynyomású mosásnak (7000000 Pa 55°C-on, 0,1 m távolságról), mechanikai élettartama pedig rendkívüli, 10 millió kapcsolási ciklus. A termék szerelése egyszerű, beépített módon történik, rögzítése csavarokkal, 0,8 N.m ajánlott meghúzási nyomatékkal. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: 1-es Philips, 1-es pozidriv, 4 mm-es és 5,5 mm-es lapos csavarhúzóval egyaránt használható. Az érintkezők anyaga ezüstötvözet (Ag/Ni), ami hosszú élettartamot és megbízható működést biztosít. A hagyományos szabad levegőáramú hőáram (Ith) értéke 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, míg a névleges impulzus-állóképesség (Uimp) 6 kV ugyanezen szabvány szerint.
Schneider Electric Harmony XB4 - XB4FW34G5 -panelbe süllyesztett komplett fém LED világító nyomógomb, Ø30, 1NO, 120VAC, piros műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb
Rövidített terméknév: XB4F
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Fizikai jellemzők
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Fejtípus: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros süllyesztett
Működtető további információ: Sima lencsével
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú szakítású
Csatlakozás - kapcsok: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 110...120 V AC 50/60 Hz-en
Teljesítmény jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges impulzus-állóképesség: 6 kV IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66, IP67, IP69, IP69K
IK védettségi fokozat: IK06 IEC 50102 szerint
Üzemi hőmérséklet: -40...70 °C
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Vibráció ellenállás: 5 gn (f= 10...500 Hz) IEC 60068-2-6 szerint
