A Schneider Electric Harmony XB4 termékvonalba tartozó XB4FA42 típusú nyomógomb egy prémium minőségű, panelbe süllyesztett, fém kapcsolóelem, amely ipari alkalmazások széles körében használható. Ez a piros színű, jelöletlen, rugós visszatérésű nyomógomb kiváló minőségű anyagokból készül, és megbízható működést biztosít hosszú élettartama alatt.
A Harmony XB4FA42 kiváló minőségű krómbevonatú fém előlappal és Zamak rögzítőgyűrűvel rendelkezik, amely elegáns megjelenést és tartósságot biztosít. A kerek kialakítású, süllyesztett felületű nyomógomb átmérője 30 mm, szerelési átmérője pedig pontosan 30,5 mm. A nyomógomb 1 NC (normally closed - alaphelyzetben zárt) érintkezővel rendelkezik, amely a nyomásra megszakítja az áramkört. A kapcsolási művelet "slow-break" típusú, amely a pontos és megbízható működést garantálja. A nyomógomb beépített zárónyomású pozitív nyitással rendelkezik az IEC 60947-5-1 K függelék előírásainak megfelelően, ami fokozza a biztonságos működést kritikus környezetben.
A termék csavaros kapcsokkal szerelhető, melyek lehetővé teszik az elektromos csatlakoztatást különböző kábelméretekhez: legfeljebb 2x1,5 mm² kábelvéggel ellátott vezeték, vagy 1x0,22...2x2,5 mm² kábelvég nélküli vezeték az IEC 60947-1 szabványnak megfelelően. A nyomógomb működtetéséhez 3,5 N erő szükséges, teljes működési útja 4,3 mm, amelyből 1,5 mm megtétele után következik be az elektromos állapotváltozás. A termék meghúzási nyomatéka 0,8...1,2 Nm az IEC 60947-1 szabvány szerint.
A Harmony XB4FA42 nyomógomb kiemelkedő ellenálló képességgel bír a külső környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, valamint NEMA 13 és NEMA 4X besorolással. Emellett ellenáll a nagy nyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságból). A termék -40...+70 °C közötti üzemi és tárolási hőmérsékleten használható, ami rendkívül széles körű alkalmazhatóságot biztosít különböző ipari környezetekben.
A Schneider Electric XB4FA42 nyomógomb kiemelkedően hosszú mechanikai élettartammal rendelkezik, akár 10 millió kapcsolási ciklust is kibír. Elektromos élettartama 1 millió ciklus különböző terhelési feltételek mellett, mint például AC-15 kategóriában 2 A 230 V-on, vagy DC-13 kategóriában 0,2 A 110 V-on. A termék kiváló minőségű ezüstötvözetből (Ag/Ni) készült érintkezőkkel rendelkezik, amelyek a megbízható elektromos érintkezést biztosítják. A nyomógomb különböző szabványoknak felel meg, többek között IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14, valamint rendelkezik UL és CSA tanúsítványokkal is. A termék ellenáll a vibrációnak (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint) és a mechanikai ütéseknek (30 gn 18 ms időtartamú és 50 gn 11 ms időtartamú fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint).

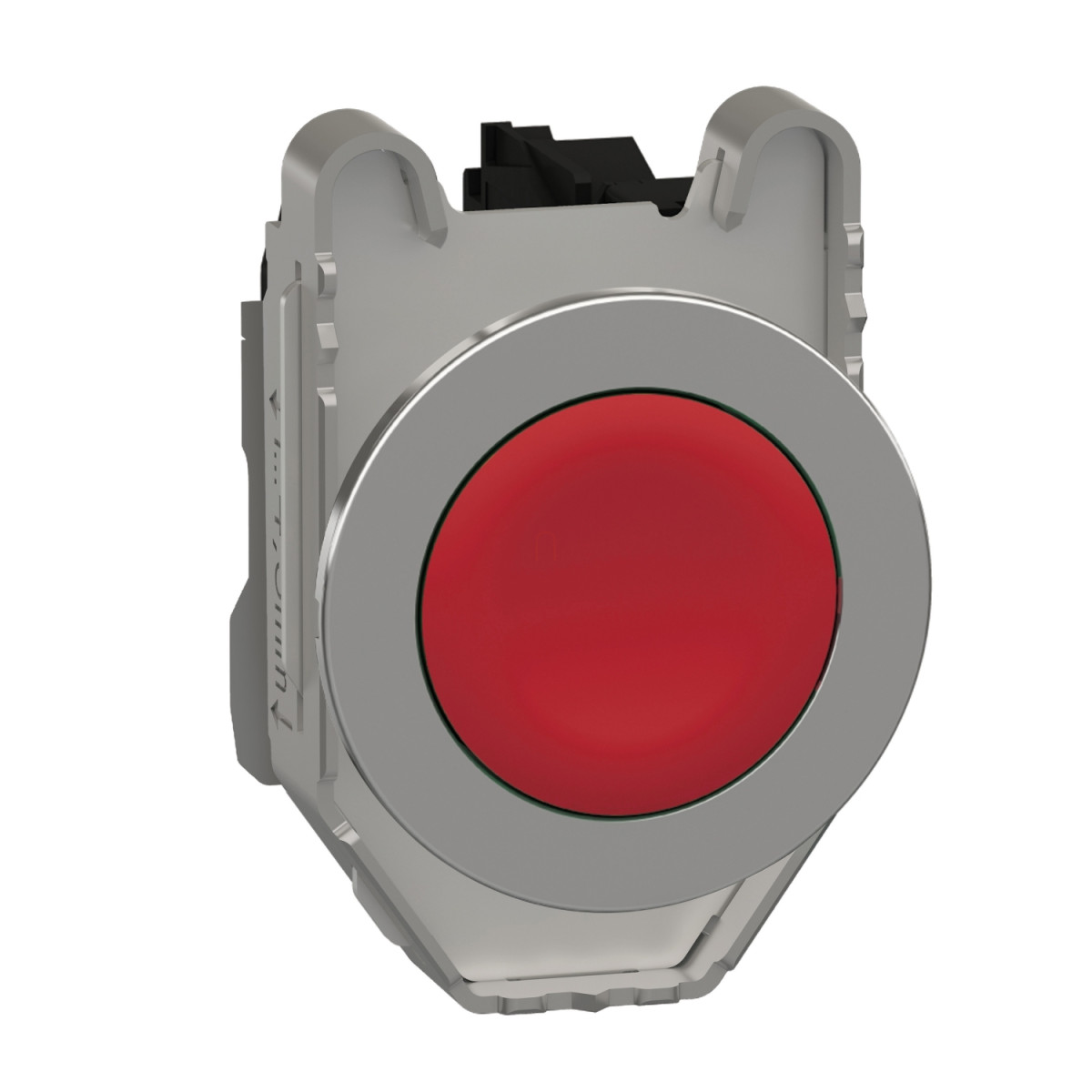

Schneider Electric Harmony XB4 - XB4FA42 -panelbe süllyesztett komplett fém nyomógomb, Ø30, visszatérő, 1NC, piros műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4F
Termék vagy alkatrész típusa: Nyomógomb
Termékkialakítás: Panelbe süllyesztett
Kompatibilis termékek: ZBYF..., ZBZF32, ZBZF33
Működtetési mód: Rugós visszatérésű
Szerelési átmérő: 30,5 mm
Fizikai jellemzők
Előlap anyaga: Króm bevonatú fém
Rögzítőgyűrű anyaga: Zamak
Jelzőegység fejének alakja: Kerek
Működtető profilja: Piros, süllyesztett, jelöletlen
Fej típusa: Süllyesztett kivitel
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Elektromos jellemzők
Kontaktusok típusa és összeállítása: 1 NC
Kontaktus működése: Lassú bontás
Kontaktus anyaga: Ezüst ötvözet (Ag/Ni)
Csatlakozások - kapcsok: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad léghőmérsékletű áramerősség [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Üzemi jellemzők
Névleges üzemi áram [Ie]:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Működtetési erő: 3,5 N NC elektromos állapotváltáskor
Működési út: 1,5 mm (NC elektromos állapotváltáskor), 4,3 mm (teljes út)
Pozitív nyitás: NC kontaktussal az IEC 60947-5-1 K függelék szerint
Mechanikai jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 1000000 ciklus különböző terhelési feltételeknél az IEC 60947-5-1 C függelék szerint
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos (kompatibilis Philips 1-es, pozidriv 1-es, lapos Ø 4 mm és lapos Ø 5,5 mm csavarhúzóval)
Rögzítési mód: Csavarokkal
Környezeti jellemzők
Védettségi fokozat (IP): IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemeltetéskor: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
