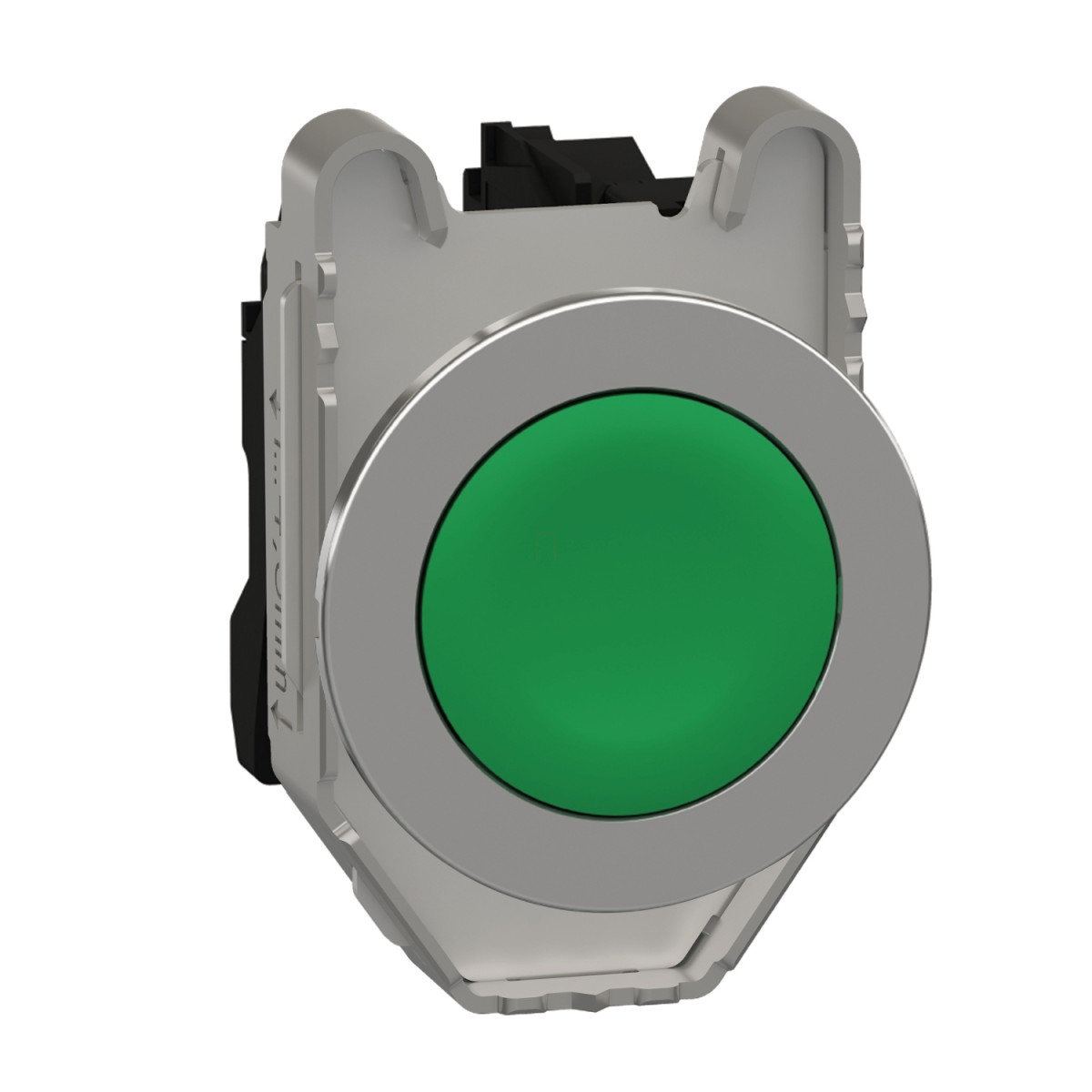

A Schneider Electric Harmony XB4 sorozatú XB4FA31 nyomógomb egy prémium minőségű ipari kapcsolóelem, amely megbízható működést biztosít a legigényesebb alkalmazási környezetekben is. Ez a zöld színű, jelöletlen, panelbe süllyeszthető nyomógomb tökéletes választás vezérlőpanelek és ipari berendezések kezelőfelületeinek kialakításához, ahol fontos a tartósság és a megbízhatóság.
A XB4FA31 modell kompakt kialakítású, 30,5 mm-es beépítési átmérővel rendelkezik, ami szabványos méretnek számít az ipari alkalmazásokban. A termék jellemzője a krómozott fém előlap és a kiváló minőségű Zamak anyagból készült rögzítőgyűrű, amelyek biztosítják a hosszú élettartamot és a professzionális megjelenést. A nyomógomb zöld, jelöletlen kivitelben készült, süllyesztett kialakítású, és rugós visszatérítéssel rendelkezik. A termék 1NO (egy záró) érintkezővel van felszerelve, ami alapvető kapcsolási funkciókat tesz lehetővé.
Műszaki szempontból a XB4FA31 nyomógomb kiemelkedő paraméterekkel rendelkezik. A működtetéshez szükséges erő 3,8 N, az érintkezők csúcsminőségű ezüst-nikkel ötvözetből (Ag/Ni) készültek. A termék névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat mellett), névleges lökőfeszültség-állósága pedig 6 kV az IEC 60947-1 szabványnak megfelelően. A termék üzemi áram értékei különböző terhelési kategóriákban: AC-15 esetén 3 A 240 V-nál, 6 A 120 V-nál, 1,2 A 600 V-nál, míg DC-13 kategóriában 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál. A hagyományos szabad levegőn mért termikus áram (Ith) 10 A.
A XB4FA31 nyomógomb rendkívüli tartóssággal rendelkezik, mechanikai élettartama eléri a 10 millió kapcsolási ciklust. Elektromos élettartama is kiemelkedő: AC-15 kategóriában 2 A terhelésnél 230 V feszültségen, vagy 3 A terhelésnél 120 V-on, illetve 4 A terhelésnél 24 V-on akár 1 millió kapcsolási ciklust is kibír (óránként 3600-nál kisebb működési gyakoriság és 0,5-ös terhelési tényező mellett). A termék védettségi szintje is figyelemre méltó: IP66, IP67, IP69, IP69K az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. Ütésállósága IK06 besorolású. A nyomógomb ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásnak 55 °C-on, 0,1 m távolságból. Működési hőmérséklet-tartománya rendkívül széles: -40°C és +70°C között használható, ami szélsőséges környezetben is megbízható működést biztosít.
Schneider Electric Harmony XB4 - XB4FA31 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Rövid terméknév: XB4F
Termék típusa: Nyomógomb
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Beépítési átmérő: 30,5 mm
Oszthatatlan eladási egység: 1
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Zöld, süllyesztett, jelöletlen
Fejrész típusa: Beépített-süllyesztett
Érintkezők típusa és összetétele: 1 NO (záró)
Érintkező működése: Lassú szakítású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok: 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz felszerelése: Beépített
Rögzítési mód: Csavarokkal
Érintkezők használata: Szabványos érintkezők
Pozitív nyitás: Nélkül
Működési adatok
Működési út: 2,6 mm (NO elektromos állapot változása), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapot változása
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti adatok
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültség-kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
