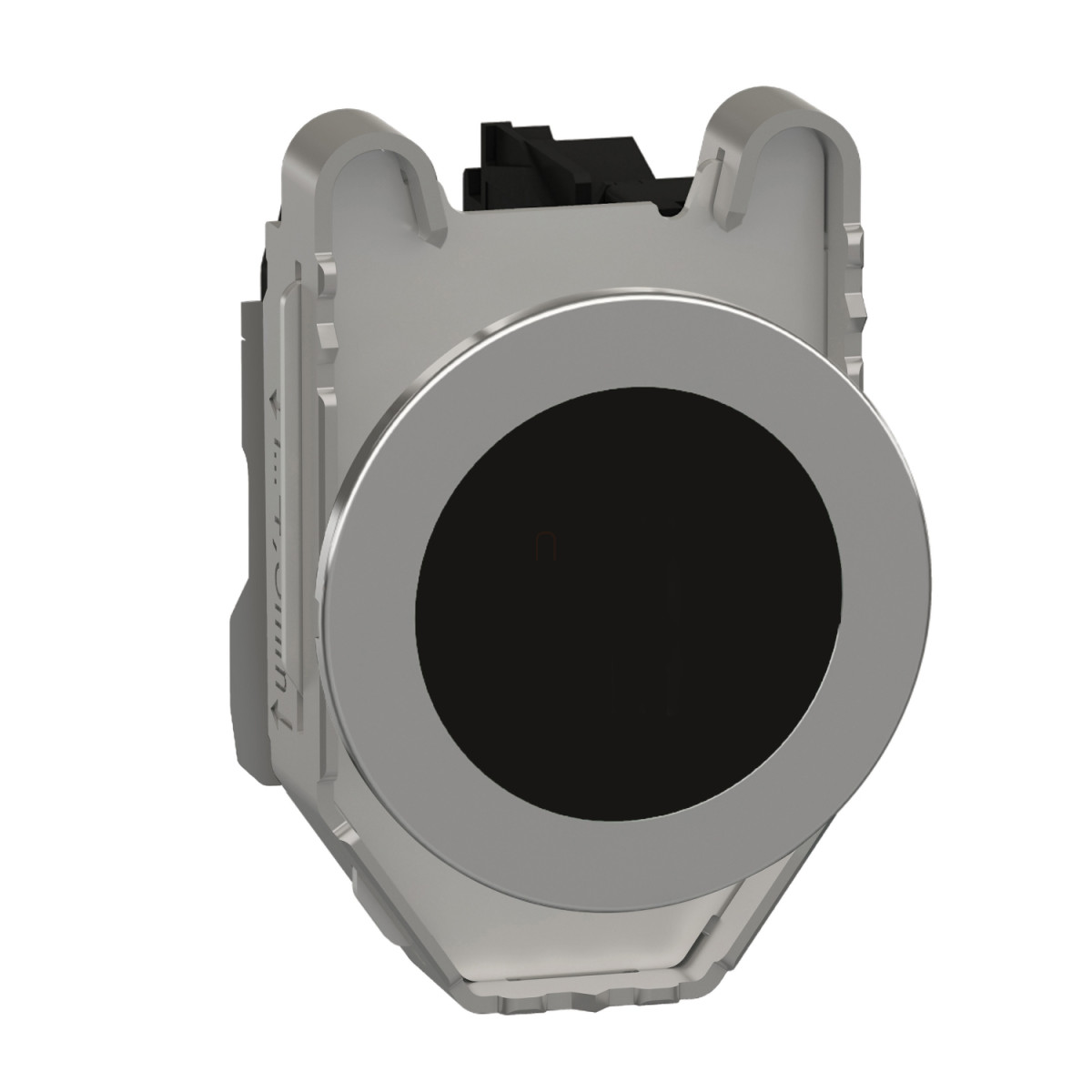

A Schneider Electric Harmony XB4FA21 egy kiváló minőségű, flush mounted típusú nyomógomb, amely ipari vezérlőrendszerekben széles körben alkalmazható. Ez a prémium kategóriás termék a Harmony XB4 termékcsalád része, mely megbízhatóságáról és tartósságáról ismert az ipari automatizálás területén.
A XB4FA21 nyomógomb fekete színű, jelölés nélküli, 30 mm-es átmérőjű, fém kivitelű kezelőszerv, mely rugós visszatérésű működést biztosít. A termék egyik kiemelkedő tulajdonsága az 1NO (egy záró) érintkezős kialakítás, amely tökéletesen alkalmas vezérlőáramkörök egyszerű indítási, leállítási vagy egyéb funkciókat ellátó kapcsolására. A krómozott fém előlap és a Zamak anyagú rögzítőgyűrű garantálja a hosszú élettartamot még extrém ipari környezetben is. A beépítési átmérő pontosan 30,5 mm, ami szabványos méret a legtöbb ipari vezérlőpanel esetében.
A XB4FA21 nyomógomb műszaki paraméterei impresszívek: a beépített kivitelű, süllyesztett kerek fej könnyen kezelhető, miközben a lassú bontású érintkezők megbízható működést biztosítanak. A termék csavaros kapcsokkal rendelkezik, amelyek kábelvég nélkül akár 2×2,5 mm² vezeték, kábelvéggel pedig 2×1,5 mm² vezeték bekötését teszik lehetővé az IEC 60947-1 szabványnak megfelelően. Az ISO n°1 (13-14) termináljelölés segíti a szerelőket a megfelelő bekötésben. A működési út 4,3 mm teljes úthossz, amelyből 2,6 mm az a távolság, ahol az NO érintkező állapotot vált. A működtetéshez szükséges erő 3,8 N.
A termék kiemelkedő védettséggel rendelkezik: IP66, IP67, IP69 és IP69K fokozatok biztosítják, hogy a nyomógomb a legmostohább ipari körülmények között is megbízhatóan működjön. Ellenáll a nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). NEMA besorolása NEMA 13 és NEMA 4X, az ütésállósága pedig IEC 50102 szerint IK06. A XB4FA21 rendkívül tartós: mechanikai élettartama 10 millió működtetési ciklus, elektromos élettartama pedig akár 1 millió ciklus különböző terhelési feltételek mellett, az IEC 60947-5-1 szabvány C függeléke szerint.
A nyomógomb villamos paraméterei szintén kimagaslóak: a hagyományos szabad levegőben mért hőáram (Ith) 10 A az IEC 60947-5-1 szerint, névleges szigetelési feszültsége (Ui) 600 V (3-as szennyezettségi fok), névleges lökőfeszültség-állósága (Uimp) pedig 6 kV az IEC 60947-1 szerint. A névleges üzemi áram (Ie) különböző értékeket vesz fel a terhelés jellegétől függően: AC-15 kategóriában 3 A 240 V-nál, 6 A 120 V-nál vagy 1,2 A 600 V-nál (A600 besorolás); DC-13 kategóriában pedig 0,1 A 600 V-nál, 0,27 A 250 V-nál vagy 0,55 A 125 V-nál (Q600 besorolás). Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet biztosít. A rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval oldható meg.
Schneider Electric Harmony XB4 - XB4FA21 -panelbe süllyesztett komplett fém nyomógomb, Ø30, visszatérő, 1NO, fekete műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Rövid terméknév: XB4F
Termék típusa: Nyomógomb
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Fekete süllyesztett, jelölés nélküli
Fej típusa: Beépített-süllyesztett
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Csatlakozások
Csatlakozók - kapcsok: Csavaros szorítókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorítókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz szerelése: Beépített
Rögzítési mód: Csavarokkal
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Működtető erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegős hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védettségi fokozat IP: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint
