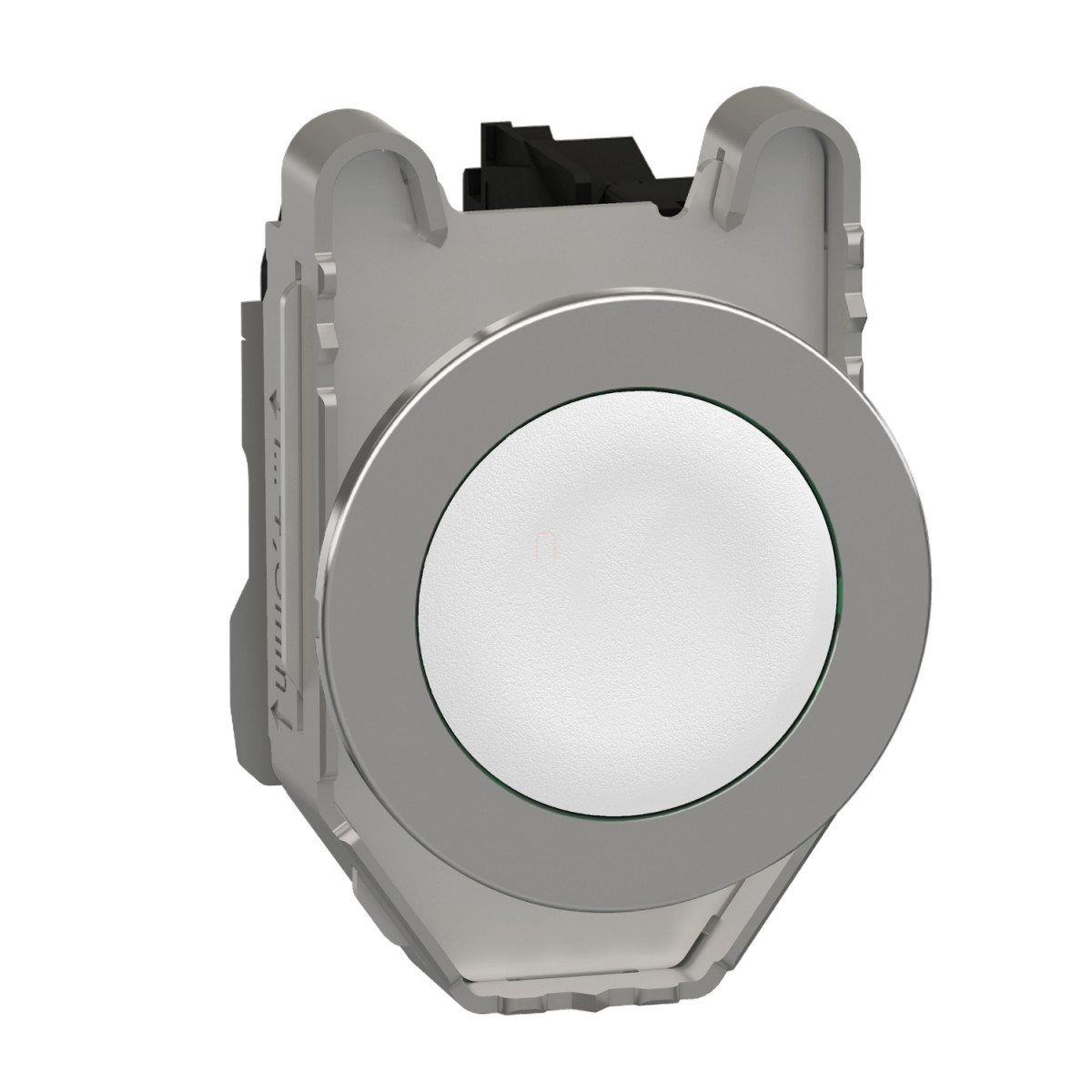

A Schneider Electric Harmony XB4 termékcsaládba tartozó XB4FA11 nyomógomb egy kiváló minőségű, ipari alkalmazásokra tervezett vezérlőeszköz. Ez a fehér színű, krómozott fém kerettel rendelkező nyomógomb tökéletes választás olyan környezetekbe, ahol a megbízhatóság és a tartósság alapvető követelmény. A termék a Harmony XB4 sorozat részeként a Schneider Electric magas minőségi sztenderdjeit képviseli az ipari automatizálás területén.
A XB4FA11 nyomógomb 30,5 mm-es szerelési átmérővel rendelkezik, ami megfelel az iparági szabványoknak, így könnyen beilleszthető a legtöbb vezérlőpanelbe. A nyomógomb rugós visszatérítéses működési elvvel készült, ami biztosítja, hogy a gomb megnyomás után automatikusan visszatérjen alapállapotába. A jelölésmentes, sima fehér felületű nyomógomb süllyesztett kivitelű, ami ergonomikus és könnyen tisztítható kialakítást biztosít. Az érintkezőkonfiguráció 1NO (egy nyitó érintkező), amely lassú bontású technológiával működik, így alkalmas különféle vezérlési feladatok ellátására.
A termék kivételes elektromos jellemzőkkel büszkélkedhet. A konvencionális szabad levegőben mért hőáram értéke 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság 6 kV. A nyomógomb különböző üzemi áramértékekkel rendelkezik a különböző alkalmazási kategóriákban: például 3 A 240 V-on, AC-15, A600 kategóriában, vagy 6 A 120 V-on ugyanezen kategóriában. DC alkalmazásokban is kiválóan teljesít, mint például 0,1 A 600 V-on DC-13, Q600 kategóriában. A mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. Az elektromos élettartama 1 millió ciklus különböző terhelési feltételek mellett, ami szintén kiemelkedő érték az iparágban.
A XB4FA11 nyomógomb környezeti ellenállóképessége is figyelemre méltó. IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és különböző intenzitású vízsugarak elleni védelmet biztosít. NEMA 13 és NEMA 4X besorolással is rendelkezik. Ellenáll akár 7000000 Pa nyomású nagynyomású mosásnak 55°C-on, 0,1 m távolságból. Működési hőmérséklet-tartománya -40°C-tól +70°C-ig terjed, ami rendkívül széles alkalmazási területet tesz lehetővé. Vibráció-ellenállása 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint ütésállósága 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullám gyorsulás mellett. A nyomógomb IK06 ütésállósági fokozattal rendelkezik az IEC 50102 szerint.
Schneider Electric Harmony XB4 - XB4FA11 -panelbe süllyesztett komplett fém nyomógomb, Ø30, visszatérő, 1NO, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Készülék rövid neve: XB4F
Termék vagy komponens típusa: Nyomógomb
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33
Keret anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 30,5 mm
Jelzőegység fejének formája: Kerek
Működtető típusa: Rugós visszatérítéses
Működtető profil: Fehér süllyesztett, jelölés nélküli
Fej típusa: Beépített-süllyesztett
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások
Csatlakozók: Csavaros csatlakozókapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros csatlakozókapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 47 mm
Szélesség: 36,6 mm
Mélység: 55 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz szerelése: Beépített
Rögzítési mód: Csavarokkal
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Elektromos jellemzők
Működtető erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N·m az IEC 60947-1 szerint
Csavarfej formája: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környező levegő tárolási hőmérséklete: -40...70 °C
Környező levegő üzemi hőmérséklete: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
