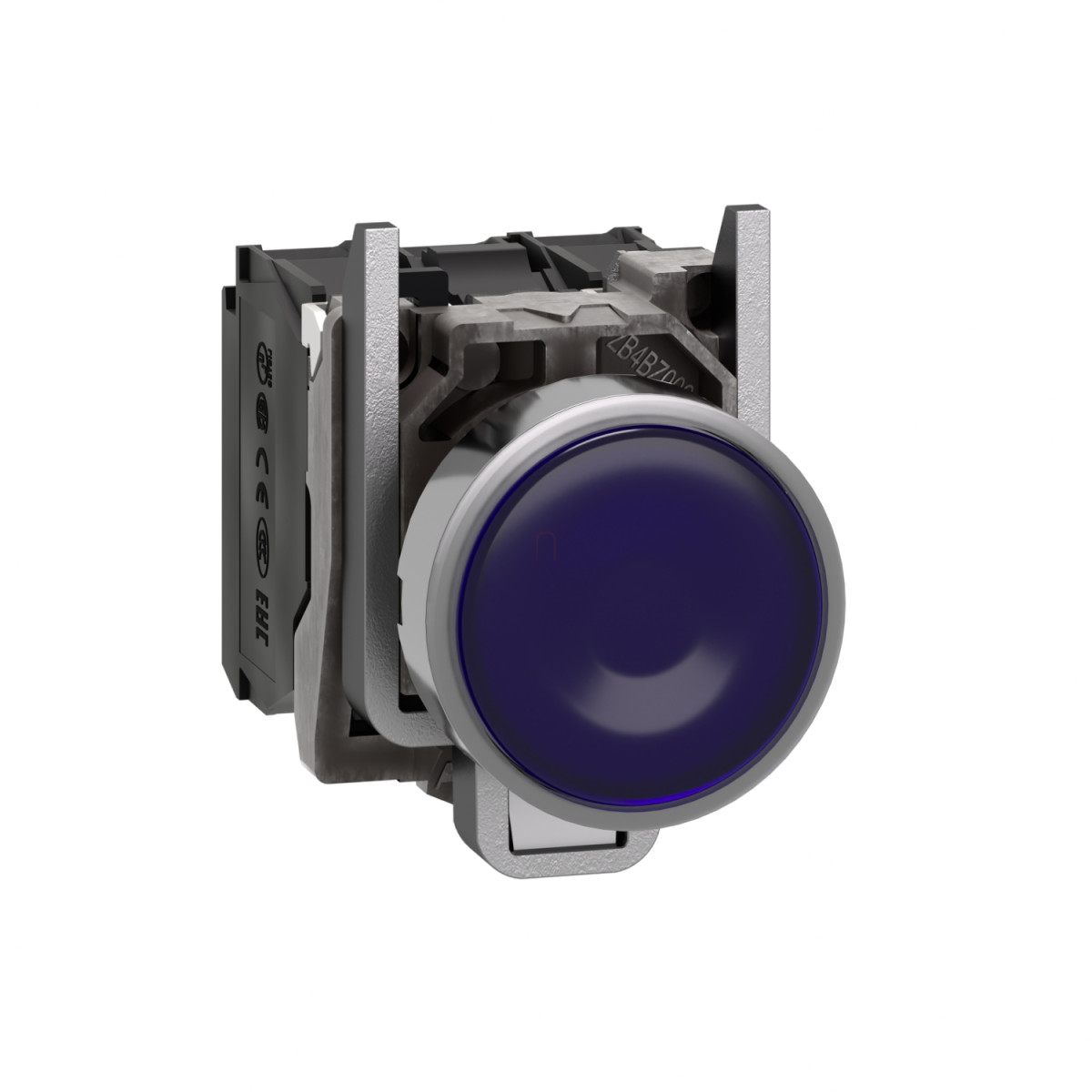

A Schneider Electric Harmony XB4BW36G5 egy kiváló minőségű, kék színű, fém házas világító nyomógomb, amely ipari alkalmazásokban nyújt megbízható teljesítményt. Ez a rugós visszatérésű, komplett termék a Harmony XB4 termékcsaládba tartozik, amely széles körben elismert robusztus kialakításáról és hosszú élettartamáról.
A XB4BW36G5 nyomógomb krómozott fém előlappal és Zamak anyagból készült rögzítőgyűrűvel rendelkezik, ami kiváló tartósságot biztosít még a legigényesebb ipari környezetekben is. Az egységet 22,5 mm átmérőjű furatba szerelheted, így kompatibilis a szabványos kezelőpanelekkel. A kerek, kék, síkfelületű nyomógomb beépített univerzális LED-del van ellátva, amely 110-120 V AC tápfeszültségen működik 50/60 Hz frekvencián, és sima lencsével rendelkezik a tiszta láthatóság érdekében. A nyomógomb tartalmaz 1 NO (záró) és 1 NC (nyitó) érintkezőt, amelyek csavaros csatlakozókkal kapcsolhatók legfeljebb 2 x 1,5 mm² keresztmetszetű (érvéghüvelyes) vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű (érvéghüvely nélküli) vezetékekhez.
Az XB4BW36G5 műszaki paraméterei lenyűgözőek. A nyomógomb mérete 47 mm magasság, 30 mm szélesség és 101 mm mélység. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet biztosít. Az eszköz működési útja 1,5 mm (NC állapotváltozás), 2,6 mm (NO állapotváltozás) és összesen 4,3 mm. A működtetéshez szükséges erő 3,5 N az NC állapotváltozáshoz és 3,8 N a teljes működtetéshez. A mechanikai élettartam lenyűgöző, 10 millió kapcsolási ciklus, míg az elektromos élettartam 1 millió ciklus különböző terhelések esetén. A nyomógomb IEC 60947-5-1 szabvány szerint vizsgált 10 A-es hagyományos szabad levegőn mért termikus áramot kezel, és akár 600 V névleges szigetelési feszültséggel rendelkezik (3-as szennyezettségi fok mellett). A névleges impulzus-állófeszültség 6 kV az IEC 60947-1 szerint. A névleges üzemi áram változik a terheléstől függően, például 6 A 120 V-on, AC-15 kategóriában, vagy 0,55 A 125 V-on, DC-13 kategóriában.
A nyomógomb környezeti tulajdonságai szintén kiemelkedőek. IP66, IP67, IP69 és IP69K védettségi besorolással rendelkezik, ami teljes por elleni védelmet és nagynyomású vízsugarak, valamint ideiglenes vízalatti bemerítés elleni védelmet jelent. NEMA 13 és NEMA 4X besorolása is van, ami szintén magas szintű védelmet biztosít. Üzemi és tárolási hőmérsékleti tartománya -40...+70 °C. Az egység IK06 ütésállósággal rendelkezik, és ellenáll akár 7000000 Pa nyomásnak 55 °C-on, 0,1 m távolságról. A termék kiváló ellenállást mutat elektromágneses zavarok és kisülések ellen is, és megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-1, UL 508, és CSA C22.2 No 14 szabványoknak. A XB4BW36G5 nyomógomb CSA, UL, BV, DNV és LROS tanúsítványokkal is rendelkezik, ami igazolja, hogy megfelel a legszigorúbb ipari előírásoknak.
Schneider Electric Harmony XB4 - XB4BW36G5 -komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 120VAC, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típus: Világító nyomógomb
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Fejrész típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Kék sík
Működtető kiegészítő információ: Sima lencsével
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú megszakítás
Csatlakozók - terminálok: Csavaros csatlakozó, <= 2 x 1,5 mm² érvéghüvelyes, IEC 60947-1 szerint
Csavaros csatlakozó, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül, IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Méretek és mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 101 mm
Terminál jelölés ISO n°1: (21-22)NC
(13-14)NO
Működési út: 1,5 mm (NC állapotváltozás)
2,6 mm (NO állapotváltozás)
4,3 mm (teljes út)
Működtetési erő: 3,5 N NC állapotváltozásnál
3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1. sz. csavarhúzóval
Kereszthornyos, kompatibilis Pozidriv 1. sz. csavarhúzóval
Hornyos, kompatibilis 4 mm lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Elektromos jellemzők
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték, IEC 60947-5-1 szerint
Konvencionális szabad levegő termikus áram: 10 A, IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok), IEC 60947-1 szerint
Névleges impulzus-állófeszültség: 6 kV, IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600, IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600, IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600, IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600, IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600, IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600, IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, különböző terhelések esetén, <3600 kapcsolás/óra, 0,5 terhelési tényező
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V és 1 mA esetén tiszta környezetben, IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V és 5 mA esetén tiszta környezetben, IEC 60947-5-4 szerint
LED jellemzők
Jelzés típusa: Folyamatos
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-ellenállás: 1 kV, IEC 61000-4-5 szerint
Tápfeszültség határok: 100...132 V AC
Védettség és szabványok
Védelem elektromos áramütés ellen: I. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06, IEC 50102 szerint
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Alkalmazandó szabványok: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, CSA C22.2 No 14, UL 508, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 5 gn (f= 2...500 Hz), IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén, IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén, IEC 60068-2-27 szerint
Gyors tranziensek elleni védelem: 2 kV, IEC 61000-4-4 szerint
Elektromágneses mezők elleni védelem: 10 V/m, IEC 61000-4-3 szerint
Elektrosztatikus kisülések elleni védelem: 6 kV kontaktkisülésnél (fém részeken), IEC 61000-4-2 szerint
8 kV légkisülésnél (szigetelő részeken), IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály, IEC 55011 szerint
