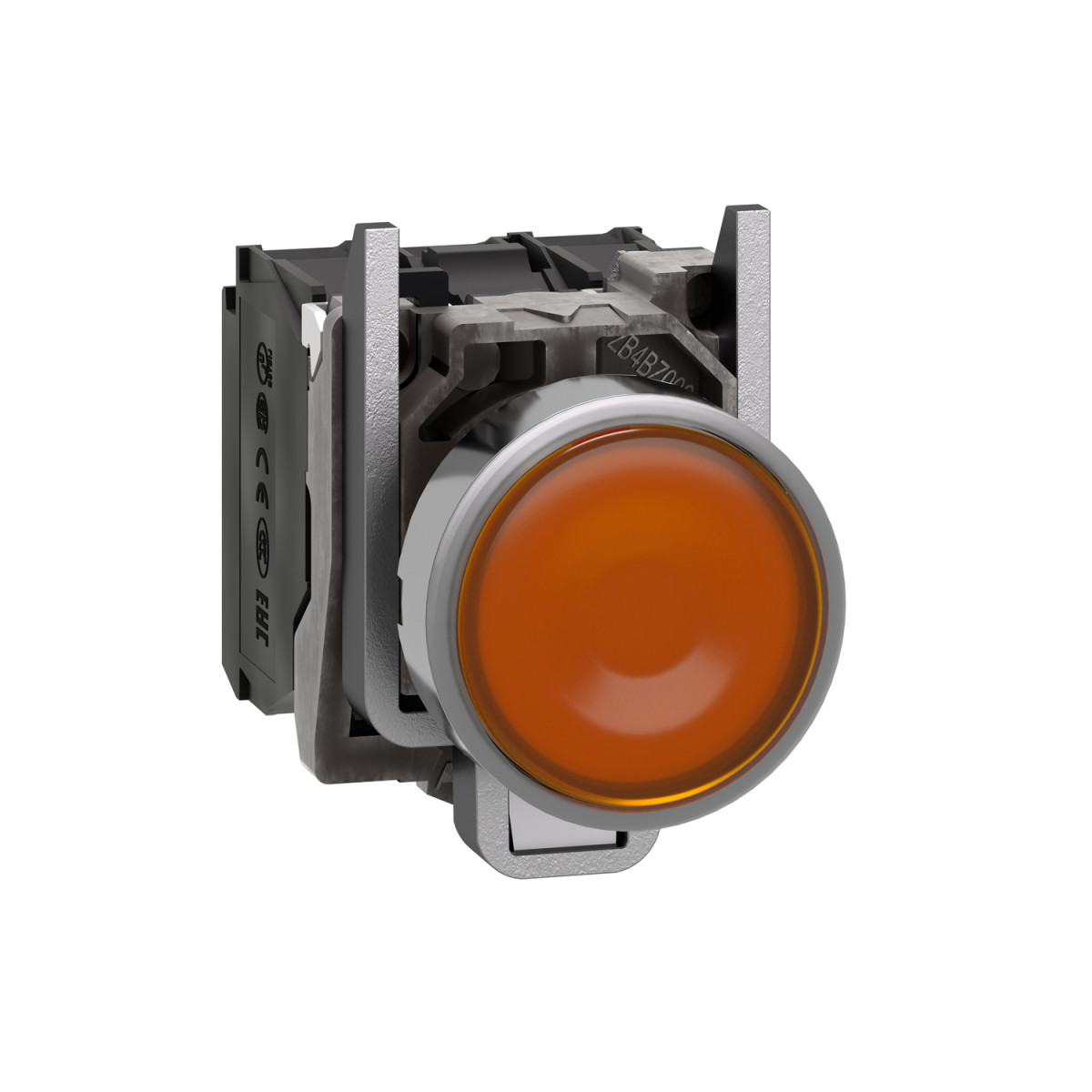

A Schneider Electric Harmony XB4 sorozat XB4BW35M5 típusszámú világító nyomógombja a vezérlőpanelek tökéletes kiegészítője, amely egyesíti a funkcionalitást és a látványos visszajelzést. Ez a narancssárga, sík kialakítású, rugós visszatérésű nyomógomb krómozott fém kerettel és Zamak rögzítőgyűrűvel rendelkezik, ami kiváló mechanikai ellenállóképességet biztosít ipari környezetben is. A 22,5 mm-es szabványos szerelőnyílásba illeszkedik, univerzális beépített LED világítással, sima lencsével.
A termék műszaki jellemzői között találjuk az 1NO+1NC érintkező-konfigurációt, ami egy nyitott és egy zárt kontaktust kínál a különböző vezérlési feladatokhoz. A csavaros kapcsokkal történő csatlakoztatás lehetővé teszi maximum 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A beépített univerzális LED fényforrás 230-240 V AC tápfeszültséget igényel 50/60 Hz frekvencián, és mindössze 14 mA áramfelvétellel működik, ami energiatakarékos megoldást jelent.
Az XB4BW35M5 impozáns műszaki paraméterekkel rendelkezik: 10 millió mechanikai kapcsolási ciklust garantál, 10 A hagyományos szabad levegőáramú termikus áramerősséggel, 600 V névleges szigetelési feszültséggel, valamint 6 kV névleges lökőfeszültség-állósággal az IEC 60947-1 szabvány szerint. Az üzemi áramerősség változik a terhelés típusa és feszültsége szerint: például AC-15 üzemmódban 3 A 240 V-nál vagy 6 A 120 V-nál. A kontaktusok speciális ezüstötvözetből (Ag/Ni) készülnek, ami biztosítja a megbízható villamos kapcsolatot és a hosszú élettartamot. A beépített LED világítás 100.000 óra élettartammal büszkélkedhet névleges feszültség és 25°C mellett, ami hosszú távon biztosítja a termék stabilitását.
A Schneider Electric XB4BW35M5 nyomógomb kiemelkedő védelmi szintekkel rendelkezik: IP66, IP67, IP69 és IP69K védettségi szintek, amelyek szélsőséges környezeti feltételek között is megbízható működést garantálnak. Ellenáll a magas nyomású mosásnak 7.000.000 Pa nyomásig 55°C hőmérsékleten, 0,1 m távolságból. A termék megfelel a legfontosabb nemzetközi szabványoknak, beleértve az IEC 60947-5-1, IEC 60947-1, UL 508 és CSA C22.2 No 14 előírásait, valamint számos nemzetközi tanúsítással rendelkezik (CSA, LROS, BV, UL, DNV). Az eszköz -40...+70 °C üzemi és tárolási hőmérséklet-tartományban használható, ami rendkívüli rugalmasságot biztosít különféle ipari környezetekben. A termék különösen ajánlott vezérlőpanelek, irányítópultok, gépvezérlések és ipari berendezések kezelőfelületeinek kialakításához, ahol fontos a vizuális visszajelzés és a megbízható működés.
Schneider Electric Harmony XB4 - XB4BW35M5 -komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, narancssárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világító nyomógomb
Rövid terméknév: XB4
Keret anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Narancssárga, sík
Működtető kiegészítő információ: Sima lencsével
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú törésű
Csatlakoztatás: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó típus: Integrált LED
Névleges tápfeszültség: 230...240 V AC 50/60 Hz-en
Áramfelvétel: 14 mA
Jelzés típusa: Állandó
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 101 mm
Működési út: 1,5 mm (NC elektromos állapot változásnál), 2,6 mm (NO elektromos állapot változásnál), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapot változásnál, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Környezeti feltételek
Védettség: IP66, IP67, IP69, IP69K
NEMA védettség: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Üzemi hőmérséklet: -40...70 °C
Tárolási hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem: I. osztály az IEC 60536 szerint
Szabványok és minősítések
Megfelel az IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4 szabványoknak
Termék minősítések: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
