A Schneider Electric Harmony XB4 termékcsaládba tartozó XB4BW34M5 egy prémium kivitelű, piros színű világító nyomógomb, amely ipari környezetben való használatra lett tervezve. Ez a 22 mm átmérőjű, fém házas vezérlőelem tökéletes választás különböző ipari alkalmazásokhoz, vezérlőpanelekhez és berendezésekhez, ahol a megbízhatóság és tartósság elengedhetetlen.
A termék elsődleges jellemzője a beépített univerzális LED világítás, amely 230-240V AC tápfeszültséggel működik 50/60 Hz frekvencián. A nyomógomb fő előnye, hogy a krómozott fém keret és a piros, sima lencse kombinációja nemcsak esztétikus megjelenést biztosít, hanem jelentősen növeli a termék élettartamát és ellenállóságát is a nehéz ipari körülmények között. Az XB4BW34M5 működtető egység rugós visszatérésű kialakítással rendelkezik, és 1NO + 1NC érintkező kombinációval van ellátva, amely sokoldalú felhasználást tesz lehetővé.
A termék műszaki specifikációi kiemelkedőek: a rögzítőgallér anyaga Zamak, a szerelési átmérő 22,5 mm, a működési úthossz pedig 4,3 mm teljes elmozdulással. Az érintkezők működtetése lassú bontású, ami megbízható kapcsolást biztosít. A csatlakoztatás csavaros kapcsokkal történik, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak el kábelvéggel az IEC 60947-1 szabványnak megfelelően, illetve 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékeket kábelvég nélkül. Az ezüst ötvözetből (Ag/Ni) készült érintkezők magas elektromos megbízhatóságot biztosítanak, az Λ < 10exp(-6) 5V és 1 mA esetén, illetve Λ < 10exp(-8) 17V és 5 mA esetén tiszta környezetben az IEC 60947-5-4 szabvány szerint.
A Schneider Electric XB4BW34M5 nyomógomb kiemelkedő védelmi besorolással rendelkezik: IP66, IP67, IP69 és IP69K védettséggel bír az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. Ez a magas szintű védettség lehetővé teszi, hogy a termék extrém környezeti körülmények között is megbízhatóan működjön, beleértve a nagy nyomású mosást (7000000 Pa 55 °C-on, 0,1 m távolságról). Használható -40...+70 °C közötti környezeti hőmérsékleten, ami rendkívül széles működési tartományt jelent. Mechanikai tartóssága 10 millió kapcsolási ciklus, elektromos élettartama pedig 1 millió ciklus különböző terhelési körülmények között.
A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1 és JIS C8201-5-1. Rendelkezik továbbá CSA, UL listed, LROS (Lloyds register of shipping), BV és DNV tanúsítványokkal is. A nyomógomb ellenáll a rezgéseknek (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint), ütésálló (30 gn 18 ms-ig és 50 gn 11 ms-ig félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint), valamint védelmet nyújt az elektromágneses zavarokkal szemben is.

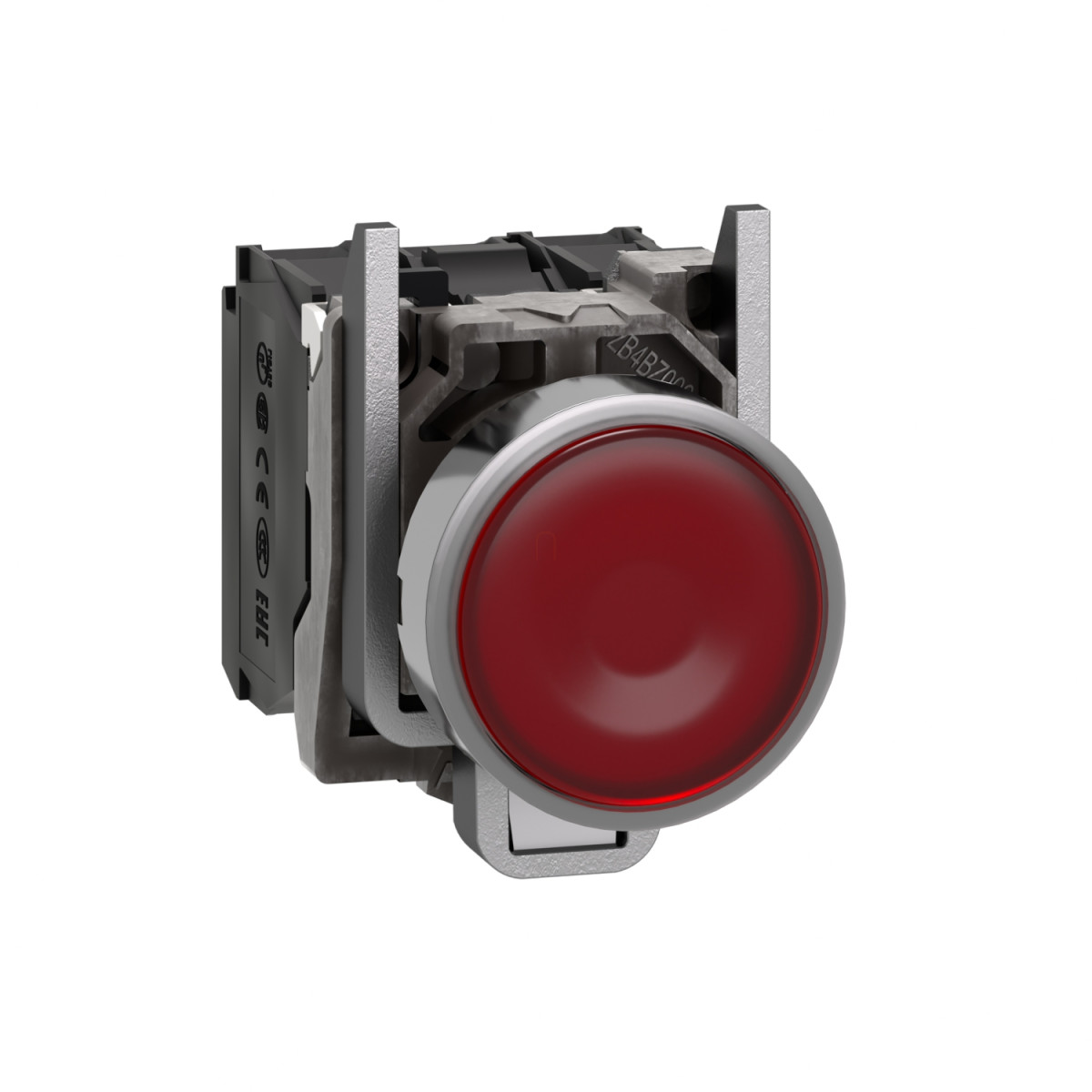

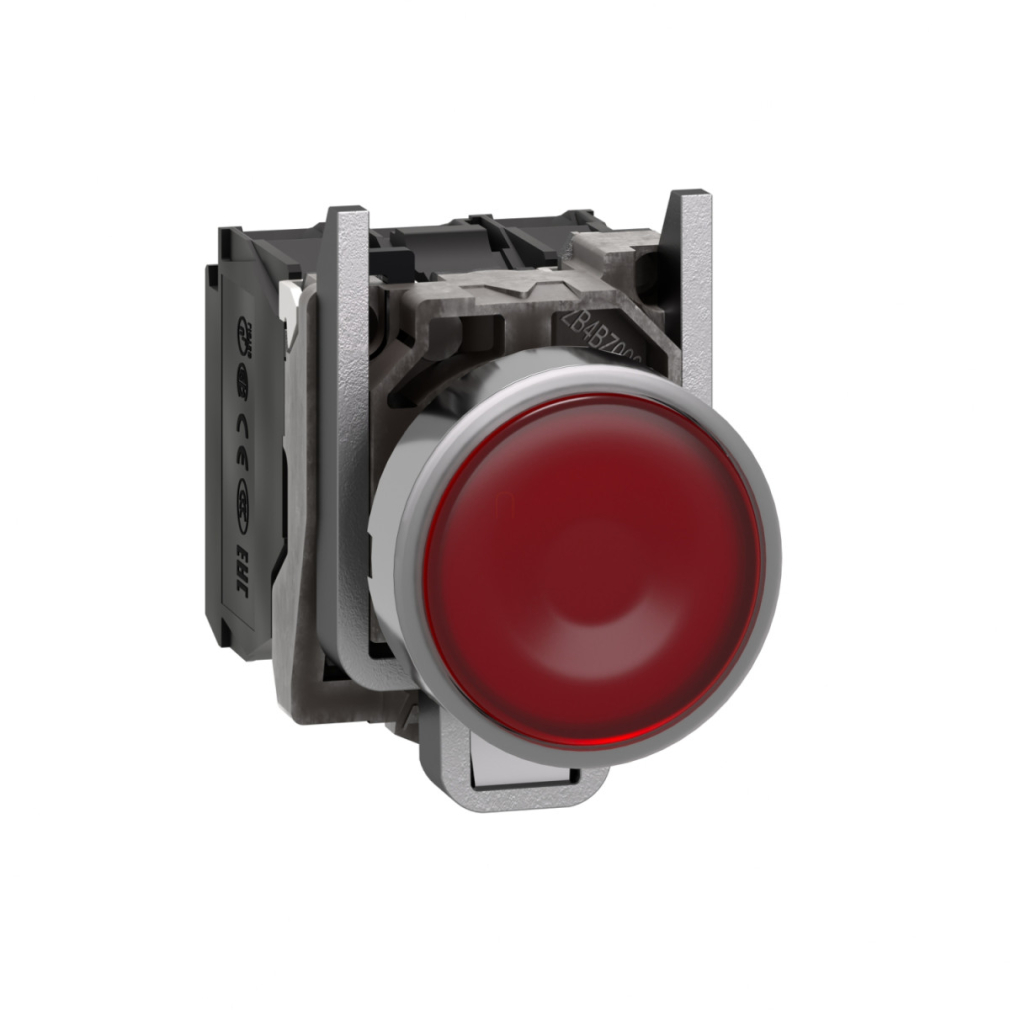

Schneider Electric Harmony XB4 - XB4BW34M5 -komplett fém LED világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, piros műszaki adatok
Általános specifikációk
Termékcsalád: Harmony XB4
Termék típusa: Világító nyomógomb
Eszköz rövidítés: XB4
Fejrész anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Szerelési átmérő: 22,5 mm
Fejrész típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtetés
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros sima
Működtető további információ: Sima lencsével
Működési úthossz: 1,5 mm (NC elektromos állapot változás), 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes elmozdulás)
Működtetési erő: 3,5 N NC elektromos állapot változás, 3,8 N
Elektromos jellemzők
Érintkezők típusa és összeállítása: 1 NO + 1 NC
Érintkező működés: Lassú bontású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 230...240 V AC 50/60 Hz
Áramfelvétel: 14 mA
Tápfeszültség határok: 195...264 V AC
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 57 mm
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Érintkezők és elektromos paraméterek
Kapcsok leírása ISO n°1: (13-14)NO, (21-22)NC
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mérhető hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Védelmi és környezeti jellemzők
IP védettség: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos áramütés elleni védelem: I. osztály az IEC 60536 szerint
Környezeti működési hőmérséklet: -40...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
