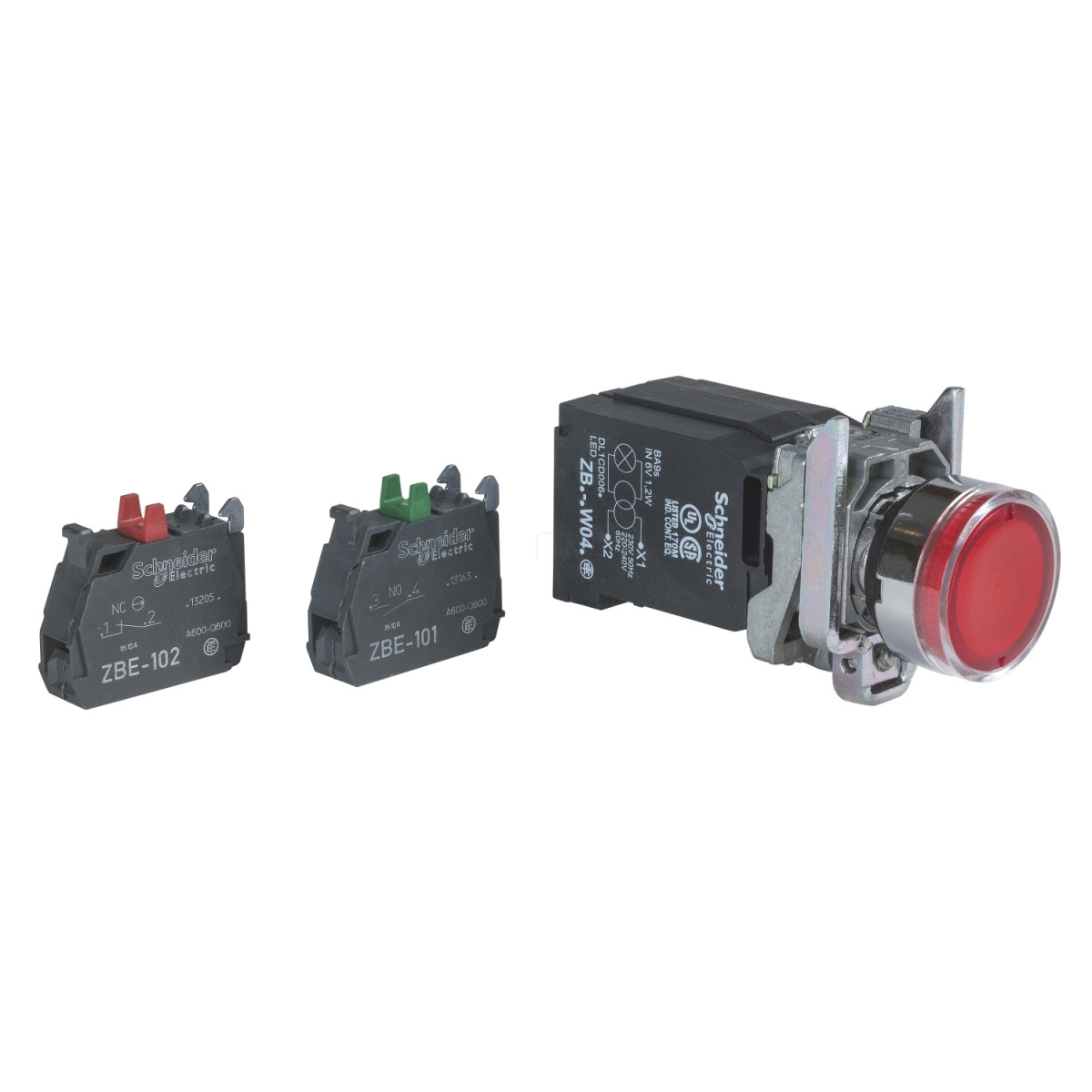

A Schneider Electric Harmony XB4BW3445 világító nyomógomb a vezérléstechnikai rendszerek megbízható és tartós eleme, amely kifejezetten ipari környezetbe terveztek. A termék a Harmony XB4 termékcsalád része, amely világszerte elismert minőségéről és tartósságáról. Ez a piros színű, rugós visszatérésű nyomógomb tökéletes választás olyan alkalmazásokhoz, ahol a kezelő számára fontos a vizuális visszajelzés.
A XB4BW3445 modell 22,5 mm-es szerelési átmérővel rendelkezik, így könnyen beépíthető a legtöbb standard ipari kapcsolószekrénybe és vezérlőpultba. A termék krómbevonatú fém előlappal és zamak rögzítőgyűrűvel készül, ami kiváló mechanikai ellenállóképességet biztosít. A nyomógomb kerek, piros színű, sík kialakítású, sima lencsével, amely izzólámpás megvilágítást kap. A világítást egy beépített 1,2 VA teljesítményű, 6 V-os transzformátor biztosítja, 220...240 V AC tápfeszültség mellett, ami kiváló láthatóságot garantál különböző fényviszonyok között is.
Ez a nyomógomb 1NO+1NC érintkezőkonfigurációval rendelkezik, ami sokoldalú alkalmazást tesz lehetővé. A lassú bontású érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami hosszú élettartamot és megbízható működést biztosít. A csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² vezetéket fogadnak be kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² vezetéket kábelvég nélkül. A termék IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik, ami kivételes védelmet nyújt por és víz ellen, lehetővé téve a használatát még a legigényesebb ipari környezetben is, ahol magas nyomású mosással tisztíthatják a berendezéseket (akár 7000000 Pa 55 °C-on, 0,1 m távolságból).
A Schneider Electric XB4BW3445 világító nyomógomb rendkívüli tartósságát a 10 millió kapcsolási ciklusra tervezett mechanikai élettartam, valamint az 1 millió kapcsolási ciklusra tervezett villamos élettartam (különböző terhelési feltételek mellett) bizonyítja. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-1, UL 508 és CSA C22.2 No 14 előírásoknak. Rendelkezik továbbá CSA, LROS, BV, UL és DNV tanúsítványokkal is. A nyomógomb kiemelkedő ellenállóképességet mutat rezgéssel szemben (5 gn, f= 2...500 Hz) és ütésállósága is figyelemre méltó (30 gn, 18 ms időtartamú, vagy 50 gn, 11 ms időtartamú félszinusz hullám gyorsulás esetén). Mindez a Schneider Electric XB4BW3445 világító nyomógombot ideális választássá teszi ipari automatizálási, folyamatirányítási és vezérléstechnikai alkalmazásokhoz, ahol a megbízhatóság és a hosszú élettartam elengedhetetlen követelmény.
Schneider Electric Harmony XB4 - XB4BW3445 -komplett fém BA9s izzós világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 230VAC, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Működési jellemzők
Fejtípus: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Piros, sík
Működtető kiegészítő információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezőműködés: Lassú bontású
Fényforrás: Izzólámpa
Izzófoglalat: BA 9s
Fényblokk tápellátása: Beépített transzformátoron keresztül 1,2 VA 6 V
Névleges tápfeszültség [Us]: 220...240 V AC, 50/60 Hz
Méretadatok
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 101 mm
Elektromos jellemzők
Kapcsokmenet: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO (21-22)NC
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtető erő: 3,5 N NC elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval, kereszt kompatibilis pozidriv 1-es csavarhúzóval, hornyos kompatibilis Ø 4 mm lapos csavarhúzóval, hornyos kompatibilis Ø 5,5 mm lapos csavarhúzóval
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Környezeti jellemzők
Védettségi szint: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi fok: IK06 az IEC 50102 szerint
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...55 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
