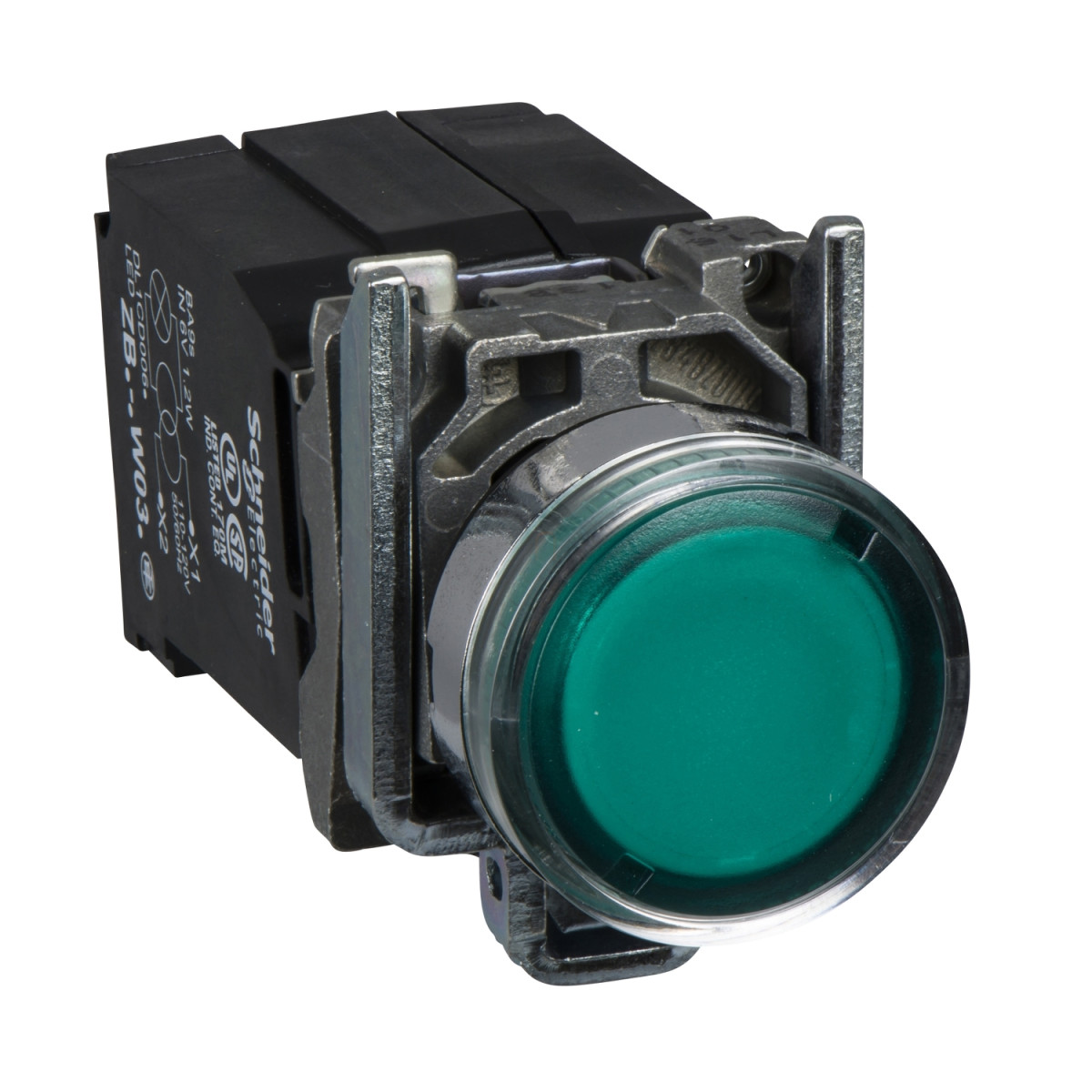

A Schneider Electric Harmony XB4BW3335 egy kiváló minőségű, zöld színű, megvilágított nyomógomb, amely ipari vezérlőpanelekbe és irányítópultokba építhető. A termék a megbízható Harmony XB4 termékcsalád része, amely világszerte elismerést szerzett robusztus kialakításával és hosszú élettartamával.
A XB4BW3335 egy komplett megoldást kínál, amely 22,5 mm átmérőjű furatba szerelhető. A nyomógomb krómozott fém kerettel és átlátszó lencsével rendelkezik, amely mögött elhelyezkedő beépített BA 9s izzó biztosítja a zöld megvilágítást. A nyomógomb rugós visszatérítésű működésű, vagyis elengedés után automatikusan alaphelyzetbe tér vissza. Kontaktus kialakítása 1NO + 1NC (egy záró és egy nyitó érintkező), amely sokoldalú felhasználást tesz lehetővé vezérlési alkalmazásokban. A világítóblokk tápellátását egy integrált 1,2 VA teljesítményű, 6V-os transzformátor biztosítja, amely 110-120V AC, 50/60 Hz hálózatról üzemel.
A termék kimagasló műszaki tulajdonságokkal rendelkezik. A rögzítőbilincs anyaga zamak ötvözet, amely tartós és stabil rögzítést biztosít. A csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékekhez használhatók kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékekhez kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A termék méretei: 47 mm magasság, 30 mm szélesség és 101 mm mélység. A termináldefiníció az ISO szabvány szerint (13-14)NO és (21-22)NC. A működési út értékei precízen meghatározottak: 1,5 mm az NC érintkező elektromos állapotváltozásához, 2,6 mm az NO érintkező elektromos állapotváltozásához, és összesen 4,3 mm a teljes út. A működtetési erő 3,5 N az NC érintkező állapotváltozásához és 3,8 N általánosan.
Harmony XB4BW3335 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Megvilágított nyomógomb
Rövid készüléknév: XB4
Keret anyaga: Krómozott fém
Rögzítőbilincs anyaga: Zamak
Szerelési átmérő: 22,5 mm
Eladási mennyiség: 1
Működés és kialakítás
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld, süllyesztett
Működtető kiegészítő információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú-szakítás
Elektromos jellemzők
Csatlakozások - sorkapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint; Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Izzó
Izzó foglalat: BA 9s
Fényblokk tápellátás: Beépített transzformátorral 1,2 VA 6 V
Névleges tápfeszültség: 110...120 V AC, 50/60 Hz
Mechanikai jellemzők
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 101 mm
Terminálok leírása ISO n°1: (13-14)NO, (21-22)NC
Működési út: 1,5 mm (NC elektromos állapotváltozás), 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Védettség és környezeti jellemzők
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-5, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
