A Schneider Electric Harmony XB4 sorozatú XB4BW3165 világító nyomógomb egy professzionális ipari vezérlőeszköz, amely robusztus kialakításával és megbízható működésével tűnik ki. Ez a fehér, fém nyomógomb ideális választás olyan alkalmazásokhoz, ahol az egyértelmű vizuális visszajelzés és a tartós működés alapvető követelmény.
A termék kiváló műszaki paraméterekkel rendelkezik: 22,5 mm-es szabványos szerelési átmérővel illeszkedik az általános kapcsolószekrényekbe és vezérlőpanelekbe. A krómozott fém előlap és a Zamak anyagú rögzítőgyűrű hosszú élettartamot biztosít még ipari környezetben is. Az XB4BW3165 nyomógomb IP66, IP67, IP69 és IP69K védettségi szintjének köszönhetően rendkívül ellenálló a por és víz behatolásával szemben, valamint akár 7000000 Pa nyomású vízsugárnak is ellenáll 55°C-on, 0,1 m távolságból. Ez alkalmassá teszi különösen nehéz környezeti feltételek melletti használatra is.
A nyomógomb rugós visszatérésű kialakítással rendelkezik, és kontaktus összetétele 1 NO + 1 NC (egy záró és egy nyitó érintkező). Működtetési ereje 3,5 N NC állapotváltáshoz és 3,8 N maximális erő. A kapcsoló eleme lassú bontású, ami biztonsági előnyöket nyújthat bizonyos alkalmazásokban. A működési út 1,5 mm az NC állapotváltáshoz, 2,6 mm az NO állapotváltáshoz, a teljes elmozdulás pedig 4,3 mm. A kapcsoló mechanikai élettartama lenyűgöző, akár 10 millió kapcsolási ciklus is lehet, ami kiváló tartósságot bizonyít.
Villamos jellemzőit tekintve a termék 250V névleges tápfeszültséggel működik, ezüst ötvözet (Ag/Ni) érintkezőkkel. Hagyományos hőáramterhelhetősége 10A az IEC 60947-5-1 szabvány szerint. Az XB4BW3165 különböző terhelési kategóriákban használható: 3A 240V-on vagy 6A 120V-on AC-15 kategóriában, valamint DC terhelésekhez is alkalmazható 0,1A 600V-on vagy 0,27A 250V-on DC-13 kategóriában. A villamossági megbízhatósági mutató igen kedvező: Λ < 10exp(-6) 5V és 1mA esetén tiszta környezetben, ami precíziós alkalmazásokhoz is megfelelővé teszi.
A világítási funkciót BA 9s foglalatba illeszthető izzóval lehet megvalósítani (az izzó nem tartozék), közvetlen táplálással, maximum 2,4W teljesítménnyel. A termékhez csavaros csatlakozókkal lehet vezetéket csatlakoztatni, legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékkel kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² vezetékkel kábelvég nélkül. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között kell hogy legyen, és többféle csavarhúzóval kompatibilisek (kereszthornyos, Philips 1-es, Pozidriv 1-es, lapos 4 mm vagy 5,5 mm). A bekötési pontok az ISO n°1 szabvány szerinti (21-22)NC és (13-14)NO jelöléssel rendelkeznek.
A Schneider Electric Harmony XB4BW3165 világító nyomógomb olyan ipari alkalmazásokhoz ideális, ahol a megbízhatóság, tartósság és a jól látható visszajelzés kritikus fontosságú. Ilyenek lehetnek például a gépi berendezések, vezérlőpultok, gyártósorok vagy automatizált rendszerek. A termék széles hőmérsékleti tartományban (-40...55°C) üzemeltethető, ami szélsőséges környezeti feltételek mellett is stabil működést biztosít.

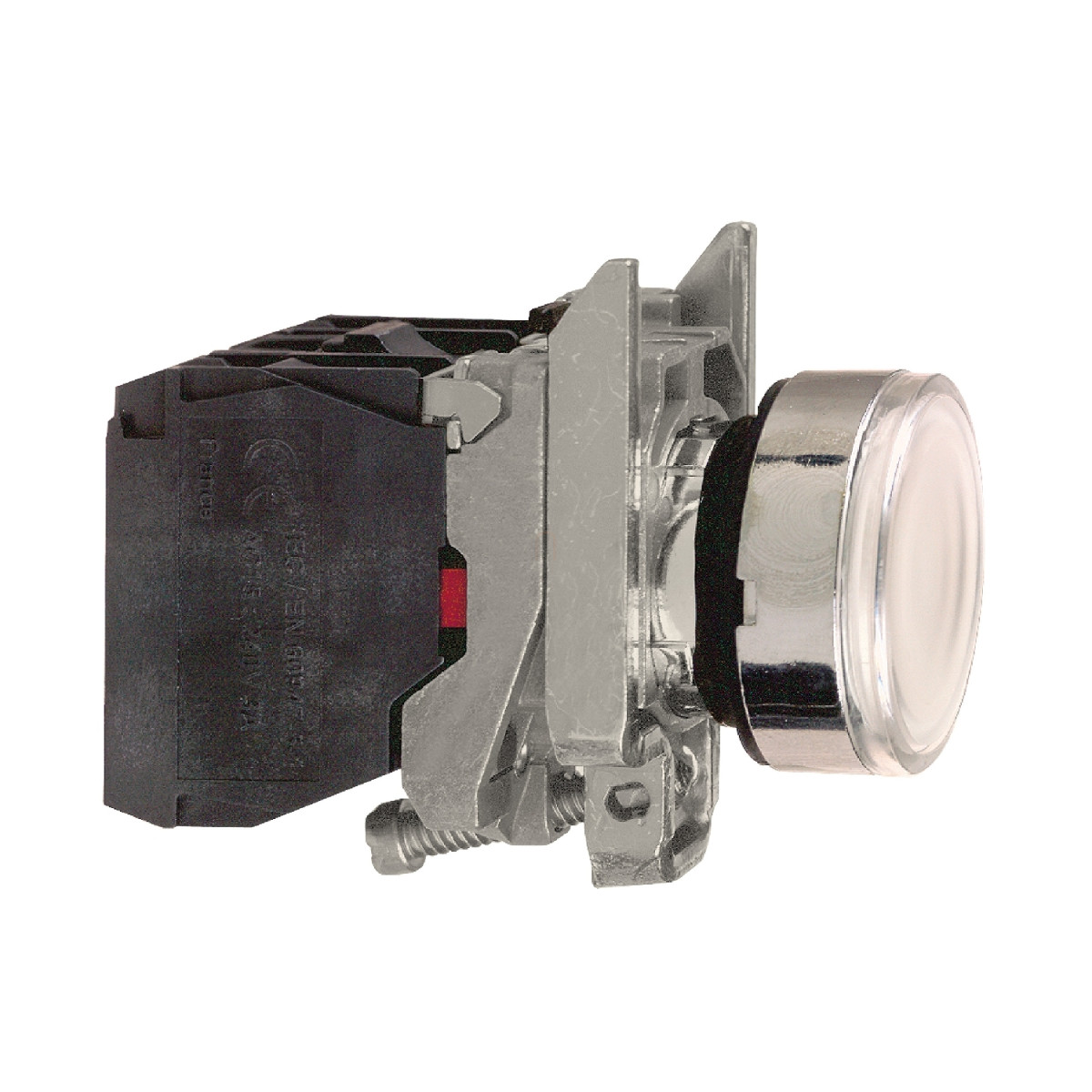

Schneider Electric Harmony XB4 - XB4BW3165 -komplett fém BA9s izzós világító nyomógomb, Ø22, visszatérő, 1NO+1NC, 250V, fehér műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb
Rövid név: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Fejforma: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Fehér síkba záródó
Működtető további információ: Sima lencsével
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontású
Csatlakozások
Csatlakozók - sorkapcsok: Csavaros sorkapocs, <= 2 x 1,5 mm² kábelvéggel IEC 60947-1 szerint
Csatlakozók - sorkapcsok: Csavaros sorkapocs, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül IEC 60947-1 szerint
Világítás
Fényforrás: Izzó nem tartozék
Izzófoglalat: BA 9s
Fényblokk tápegység: Közvetlen <2,4 W
Névleges tápfeszültség: <= 250 V
Méret és súly
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 57 mm
Működési és mechanikai jellemzők
Működési út: 1,5 mm (NC elektromos állapotváltás)
Működési út: 2,6 mm (NO elektromos állapotváltás)
Működési út: 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapotváltásnál
Működtetési erő: 3,8 N
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 Nm IEC 60947-1 szerint
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító IEC 60947-5-1 szerint
Konvencionális szabad levegős termikus áram: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 IEC 60947-5-1 szerint
Névleges üzemi áram: 6 A 120 V, AC-15, A600 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,1 A 600 V, DC-13, Q600 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,27 A 250 V, DC-13, Q600 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,55 A 125 V, DC-13, Q600 IEC 60947-5-1 szerint
Névleges üzemi áram: 1,2 A 600 V, AC-15, A600 IEC 60947-5-1 szerint
Védettség
IP védettségi fokozat: IP66 IEC 60529 szerint
IP védettségi fokozat: IP67
IP védettségi fokozat: IP69
IP védettségi fokozat: IP69K
NEMA védettségi fokozat: NEMA 13
NEMA védettségi fokozat: NEMA 4X
IK védettségi fokozat: IK06 IEC 50102 szerint
Környezeti feltételek
Védő kezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet üzemeltetéshez: -40…55 °C
Áramütés elleni védelem osztálya: I. osztály IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1
Terméktanúsítások: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Vibrációállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
