A Schneider Electric Harmony XB4 termékcsalád XB4BL42 jelzésű nyomógombja egy professzionális, ipari környezetre tervezett vezérlőelem, amely megbízható működést biztosít a legigényesebb alkalmazásokban is. Ez a komplett fém nyomógomb kiemelkedő minőségű anyagokból készült, krómbevonatú fém előlappal és Zamak rögzítőgyűrűvel rendelkezik, ami kivételes tartósságot biztosít még szélsőséges körülmények között is.

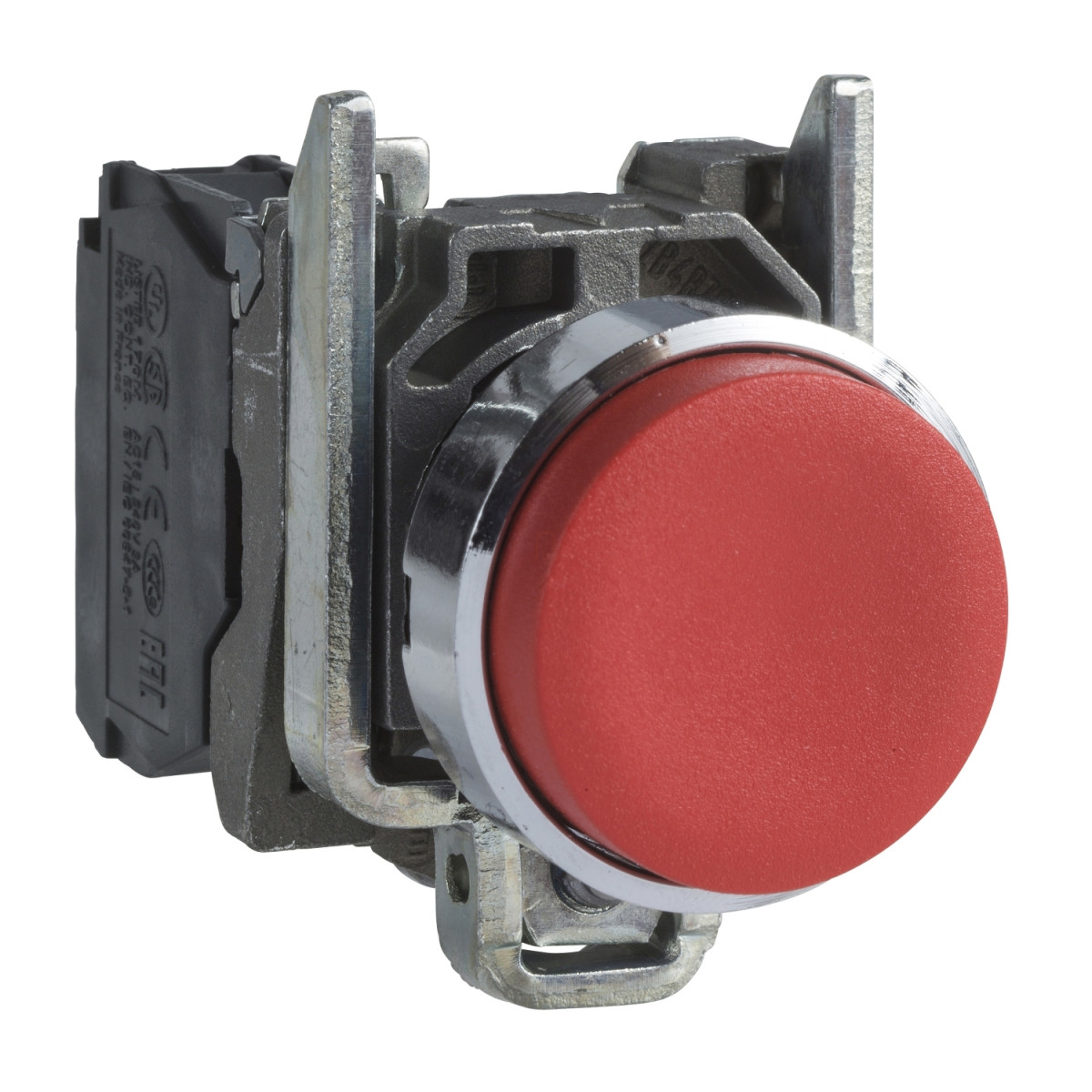

Az XB4BL42 egy piros, kiálló fejű, jelölés nélküli, rugóvisszatérítéses nyomógomb 22,5 mm-es szerelési átmérővel. A termék 1 NC (alaphelyzetben zárt) érintkezővel rendelkezik, amely lassú nyitású (slow-break) működésű, ezáltal biztosítva a megbízható elektromos kapcsolást. A nyomógomb pozitív nyitású funkcióval rendelkezik az IEC 60947-5-1 K függelék szerint, ami kulcsfontosságú biztonsági alkalmazásokban. A kapcsolóelem ezüst ötvözetből (Ag/Ni) készült, ami kiváló elektromos tulajdonságokat biztosít hosszú távon is. A termék 10 millió mechanikai működési ciklust képes teljesíteni, ami kiemelkedő életciklust jelent az ipari környezetben.
A nyomógomb kimagasló elektromos és környezeti paraméterekkel rendelkezik. 10A hagyományos termikus áramot bír el szabadlevegőn, 600V névleges szigetelési feszültséggel és 6kV impulzusfeszültség-állósággal rendelkezik. Az üzemi hőmérséklet-tartománya rendkívül széles, -40°C-től +70°C-ig terjed, ami lehetővé teszi használatát szélsőséges környezetben is. Védettsége többszörösen biztosított: IP66, IP67, IP69, IP69K, valamint NEMA 13 és NEMA 4X szabványoknak felel meg, így por, víz és nagynyomású mosás ellen is védett (7000000 Pa nyomásig 55°C-os vízsugárral szemben). Az IK06 besorolás biztosítja az ütésállóságot. A nyomógomb megfelel a szigorú vibrációs (5g) és ütésállósági (30g és 50g) teszteknek is az IEC szabványok szerint.
A termék univerzális alkalmazhatóságát segíti, hogy csatlakoztatása többféle módon történhet: csavaros kapcsokkal akár 2x1,5 mm² keresztmetszetű vezetékkel kábelvéggel vagy 1x0,22...2x2,5 mm² keresztmetszetű vezetékkel kábelvég nélkül. A termékhez különböző nemzetközi tanúsítványok tartoznak (CSA, LROS, BV, UL, DNV), így világszerte használható a legkülönfélébb ipari környezetekben. Az XB4BL42 nyomógomb ideális választás vezérlőpanelekhez, gépekhez, ipari berendezésekhez, ahol megbízható működésre, hosszú élettartamra és a szélsőséges körülményekkel szembeni ellenállásra van szükség.
Schneider Electric Harmony XB4 - XB4BL42 -komplett fém nyomógomb, Ø22, kiálló, visszatérő, 1NC, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4
Termék vagy komponens típusa: Nyomógomb
Előlap anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatérítéses
Működtető profilja: Piros, kiálló, jelölés nélküli
Fej típusa: Standard
Érintkező típusa és összetétele: 1 NC
Érintkező működése: Lassú nyitású
Csatlakoztatás
Csatlakozók: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel, IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül, IEC 60947-1 szerint
Méretek
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 57 mm
Kapcsok leírása ISO n°1: (21-22)NC
Műszaki specifikációk
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők felhasználása: Standard érintkezők
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC elektromos állapot változása)
4,3 mm (teljes út)
Működési erő: 3,5 N NC elektromos állapot változásához
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m, IEC 60947-1 szerint
Elektromos paraméterek
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték, IEC 60947-5-1 szerint
Hagyományos szabad levegőn mért termikus áram [Ith]: 10 A, IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3. szennyezettségi fok), IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV, IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
3 A 240 V, AC-15, A600, IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600, IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600, IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600, IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600, IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600, IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültségi kategória: I. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K, IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06, IEC 50102 szerint
Vibrációs ellenállás: 5 gn (f = 2...500 Hz), IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) félszinuszos gyorsulásra, IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra, IEC 60068-2-27 szerint
