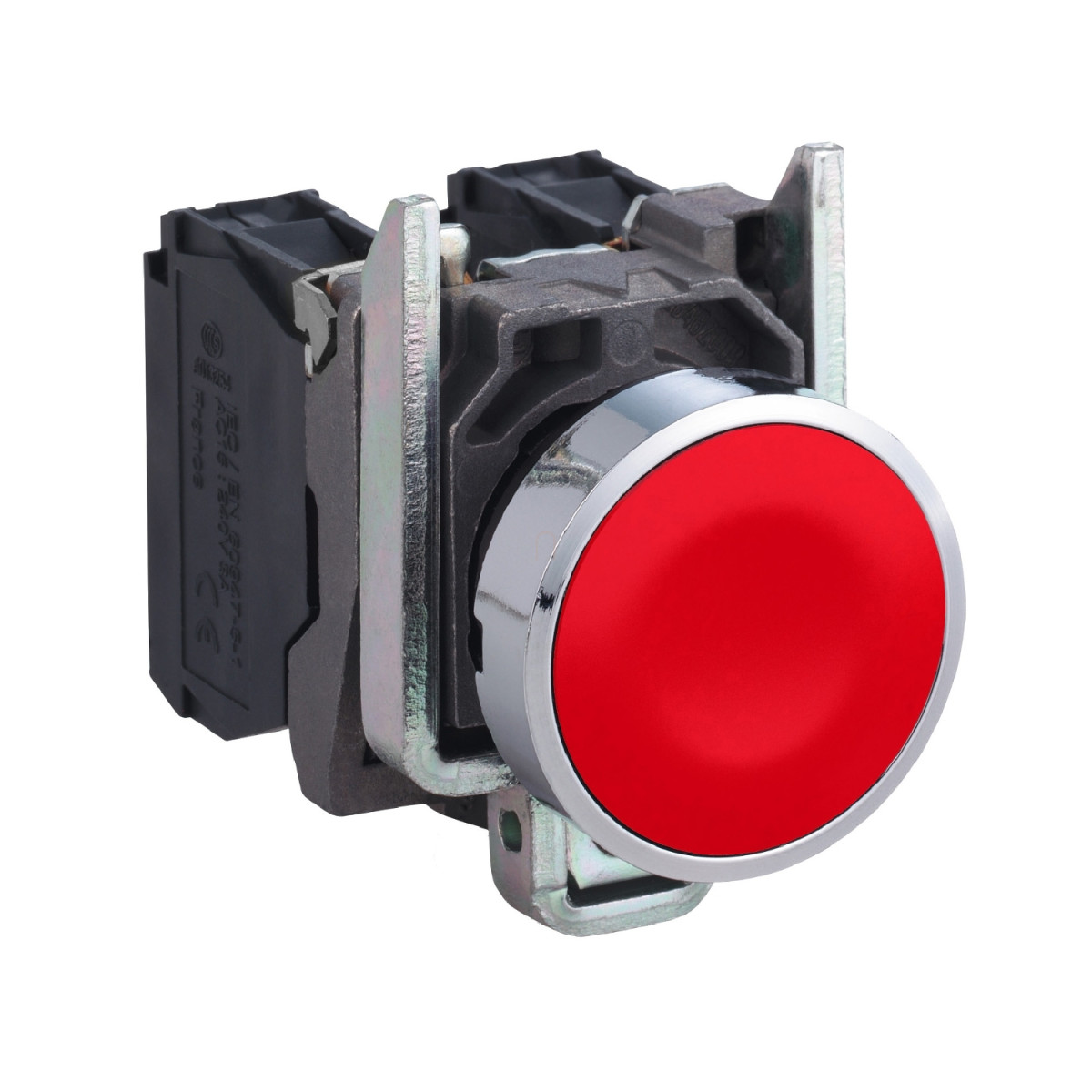

A Schneider Electric Harmony XB4BA45 egy kiváló minőségű, komplett fém nyomógomb, amely ipari automatizálási és vezérlési rendszerekben alkalmazható. Ez a professzionális kivitelű, piros színű nyomógomb a Harmony XB4 termékcsalád része, amely megbízhatóságáról és strapabíró kialakításáról ismert az iparban.
A XB4BA45 nyomógomb 22,5 mm-es szabványos szerelőnyílásba illeszthető, így könnyen integrálható meglévő rendszerekbe vagy új vezérlőpanelekbe. A termék krómozott fém előlappal és Zamak anyagból készült rögzítőgyűrűvel rendelkezik, amelyek hosszú élettartamot és kiváló mechanikai szilárdságot biztosítanak még a legmostohább ipari környezetben is. A piros, jelöletlen, süllyesztett működtetőfej kerek kialakítású és rugóvisszatéréses működési elvvel rendelkezik, ami azt jelenti, hogy a gomb elengedésekor automatikusan visszatér alaphelyzetbe. A nyomógomb 1NO+1NC (1 nyitó és 1 záró) érintkezőkonfigurációval rendelkezik, amely lassan bontó működésű.
A XB4BA45 csavarkötéses csatlakozókapcsokkal van felszerelve, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak érvéghüvellyel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetéket érvéghüvely nélkül, az IEC 60947-1 szabványnak megfelelően. A nyomógomb ISO n°1 (13-14)NO érintkezőkiosztással rendelkezik. Működési útja 4,3 mm teljes elmozdulással, ebből 2,6 mm a NO érintkező elektromos állapotváltozásához szükséges. A működtetési erő 3,8 N a NO érintkező állapotváltásához.
A termék kiemelkedő műszaki tulajdonságai közé tartozik a 10 millió ciklusos mechanikai élettartam, valamint a kiváló környezeti védettség: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. Ellenáll a 7000000 Pa nyomású nagynyomású mosásnak 55 °C-on, 0,1 m távolságból. A XB4BA45 extrém körülmények közötti használatra is alkalmas, működési hőmérséklet-tartománya -40...+70 °C között van, ugyanez vonatkozik a tárolási hőmérséklet-tartományra is. A termék megfelel az IK06 ütésállósági fokozatnak az IEC 50102 szabvány szerint.
Villamossági paraméterek tekintetében a XB4BA45 10 A konvencionális szabad levegőn mérhető hőárammal rendelkezik az IEC 60947-5-1 szabvány szerint. Névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat), impulzus-állósági feszültsége pedig 6 kV az IEC 60947-1 szabvány szerint. A nyomógomb alkalmazható többféle áramkörben: 3 A 240 V-nál vagy 6 A 120 V-nál AC-15, A600 kategóriában; illetve 0,1 A 600 V-nál, 0,27 A 250 V-nál vagy 0,55 A 125 V-nál DC-13, Q600 kategóriában. Az érintkezők ezüstötvözetből (Ag/Ni) készültek, és kiváló elektromos megbízhatósággal rendelkeznek tiszta környezetben: Λ < 10exp(-6) 5 V és 1 mA mellett, illetve Λ < 10exp(-8) 17 V és 5 mA mellett. Elektromos élettartama akár 1 millió ciklus különböző terhelési feltételek mellett.
Schneider Electric Harmony XB4 - XB4BA45 -komplett fém nyomógomb, Ø22, visszatérő, 1NO+1NC, piros műszaki adatok
Fő jellemzők
Eszköz rövid neve: XB4
Termék vagy komponens típusa: Nyomógomb
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Értékesítési egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatérő
Működtető profil: Piros süllyesztett, jelöletlen
Fej típusa: Standard
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassan bontó
Csatlakozások - kapcsok: Csavarkötéses csatlakozókapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavarkötéses csatlakozókapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Kiegészítő információk
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 52 mm
Kapcsok leírása ISO n°1: (13-14)NO
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapotváltozás)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Villamos paraméterek
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn mérhető hőáram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség-kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
IP69 az IEC 60529 szerint
IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Tanúsítványok
Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Mechanikai tesztek
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
