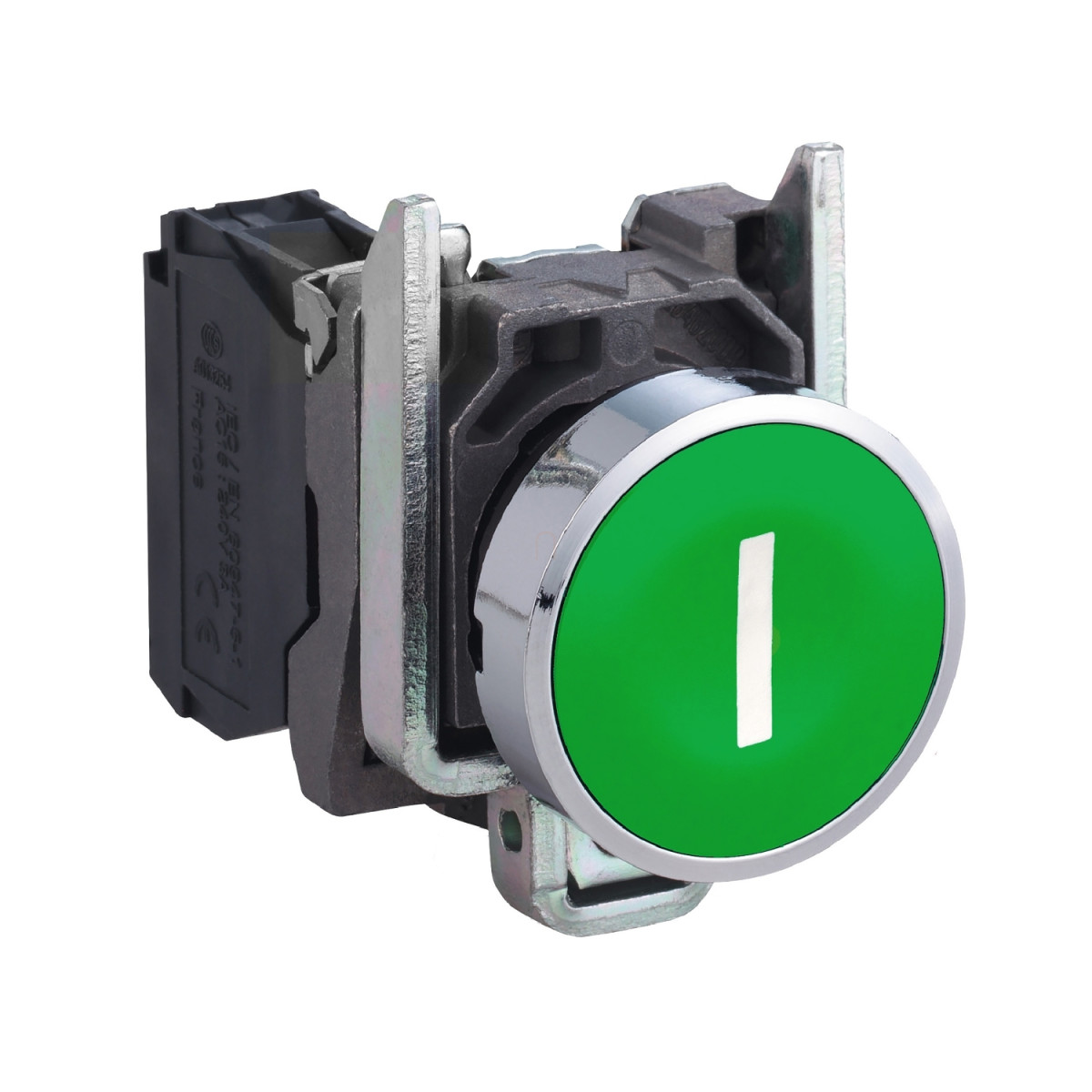

A Schneider Electric Harmony XB4BA3311 egy prémium minőségű, zöld színű, fém nyomógomb, amely része a népszerű Harmony XB4 termékcsaládnak. Ez a 22 mm-es átmérőjű, süllyesztett kialakítású kezelőelem ideális választás ipari környezetben történő alkalmazásra, ahol megbízható, tartós és jól látható kezelőelemekre van szükség. A termék jellegzetessége a fehér "I" jelölés a zöld nyomógombon, valamint a rugós visszatérítésű működtetés és az 1NO (egy záró) érintkező kialakítás.
A Harmony XB4BA3311 kiváló anyagminőséget kínál: a keret krómozott fémből, míg a rögzítő gallér Zamak ötvözetből készül, amely biztosítja a hosszú élettartamot még nehéz ipari környezetben is. A nyomógomb kerek formájú, standard fejkialakítással rendelkezik. Az elektromos csatlakoztatás csavaros kapcsokkal történik, amelyek lehetővé teszik legfeljebb 2 x 1,5 mm² vezeték bekötését kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² vezeték bekötését kábelvég nélkül. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami biztosítja a kiváló elektromos vezetőképességet és kopásállóságot.
A Schneider Electric XB4BA3311 nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik. A termék magassága 47 mm, szélessége 30 mm, mélysége 52 mm. Az érintkezők lassú bontású működésűek, és az ISO n°1 (13-14)NO szabványnak megfelelő kiosztásúak. A működtetéshez szükséges erő 3,8 N az érintkező elektromos állapotának megváltoztatásához. Az üzemi út 2,6 mm az NO érintkező állapotának megváltoztatásához, míg a teljes út 4,3 mm. A mechanikai élettartam rendkívül magas, 10 millió működtetési ciklus, ami igazolja a termék kivételesen hosszú élettartamát. A nyomógomb rögzítési nyomatéka 0,8-1,2 Nm között van az IEC 60947-1 szabványnak megfelelően. Az XB4BA3311 kiemelkedő védelmi tulajdonságokkal rendelkezik: ellenáll a nagynyomású mosásnak (7000000 Pa, 55 °C-on, 0,1 m távolságról).
A nyomógomb elektromos paraméterei is figyelemre méltóak. A konvencionális szabad levegőben történő hőáram értéke 10 A az IEC 60947-5-1 szerint. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. A Schneider Electric XB4BA3311 különböző terhelési kategóriákban különböző névleges üzemi áramokkal használható: 3 A 240 V-nál, AC-15, A600 kategóriában; 6 A 120 V-nál, AC-15, A600 kategóriában; 0,1 A 600 V-nál, DC-13, Q600 kategóriában; 0,27 A 250 V-nál, DC-13, Q600 kategóriában; 0,55 A 125 V-nál, DC-13, Q600 kategóriában; 1,2 A 600 V-nál, AC-15, A600 kategóriában. A termék elektromos élettartama is kiemelkedő, akár 1 millió kapcsolási ciklus különböző terhelési kategóriákban.
Schneider Electric Harmony XB4 - XB4BA3311 -komplett fém nyomógomb, Ø22, visszatérő, 1NO, fehér, "I" műszaki adatok
Alapvető tulajdonságok
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4
Termék vagy komponens típusa: Nyomógomb
Keret anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profilja: Zöld süllyesztett, I (fehér)
Fej típusa: Standard
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok
Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Méretek
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 52 mm
Kapocs leírás ISO n°1: (13-14)NO
Teljesítmény
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos paraméterek
Konvencionális szabad levegőben történő hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Működési adatok
Működési út: 2,6 mm (NO elektromos állapotváltozás)
Teljes út: 4,3 mm
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Elektromos élettartam: 1000000 ciklus különböző terhelési kategóriákban
Környezeti paraméterek
Védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Környezeti hőmérséklet tartomány tároláskor: -40...70 °C
Környezeti hőmérséklet tartomány működéskor: -40...70 °C
Tanúsítványok
CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, IEC 60947-5-5, JIS C8201-1
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
