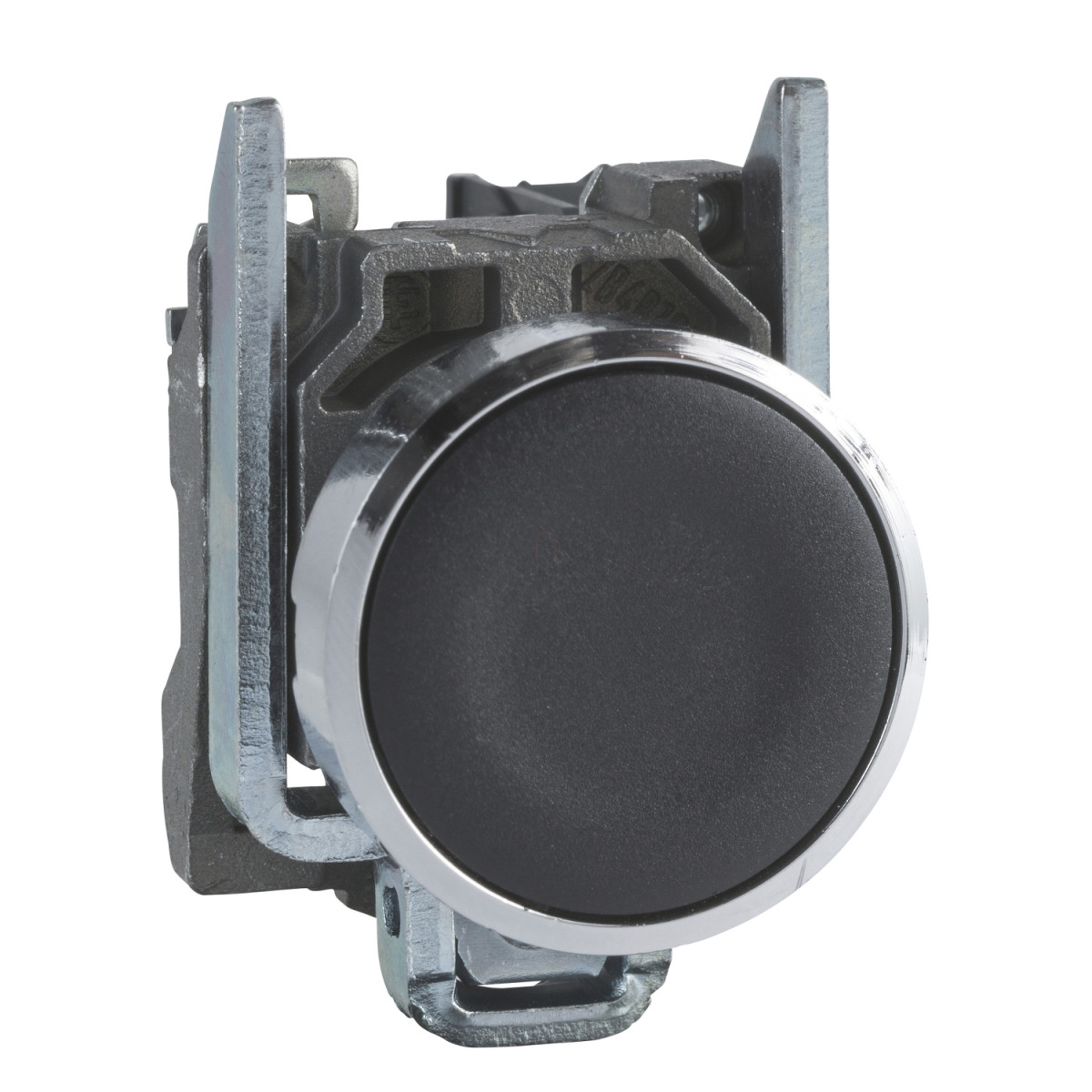

A Schneider Electric Harmony XB4 sorozatú XB4BA22 nyomógomb egy professzionális, ipari környezetben használható vezérlőelem, amely kiemelkedő megbízhatóságával és tartósságával tűnik ki a piacon. Ez a fekete, sima felületű, jelöletlen nyomógomb ideális választás gyártósorok, ipari berendezések és automatizált rendszerek vezérléséhez, ahol fontos a precíz működés és a hosszú élettartam.
A termék 22,5 mm-es szerelőnyíláson keresztül rögzíthető, krómozott fém előlapja és Zamak anyagú rögzítőgyűrűje kiváló mechanikai védelmet biztosít. A kerek kialakítású, fekete, sima felületű működtetőegység rugós visszatérítésű, így a benyomás után automatikusan alaphelyzetbe áll vissza. A kapcsolási funkcióját egy alaphelyzetben zárt (NC) érintkező biztosítja, amely lassú nyitású működéssel rendelkezik. A csatlakoztatás csavaros sorkapcsokkal történik, amelyekhez maximum 2 x 1,5 mm² keresztmetszetű, érvéghüvelyes vezeték, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű, érvéghüvely nélküli vezeték csatlakoztatható az IEC 60947-1 szabványnak megfelelően.
Az XB4BA22 nyomógomb műszaki paraméterei kivételesen magas minőségről árulkodnak. A 47 mm magasságú, 30 mm szélességű és 52 mm mélységű eszköz kiemelkedő ellenállóképességgel rendelkezik a környezeti behatásokkal szemben. Figyelemre méltó tulajdonsága, hogy 7000000 Pa nyomású mosóval is tisztítható 55 °C-on, 0,1 méter távolságból. A standard érintkezőkkel ellátott nyomógomb működési útja 1,5 mm (az NC érintkező villamos állapotváltozásáig), a teljes működési út pedig 4,3 mm. A működtetéshez szükséges erő 3,5 N az NC érintkező állapotváltozásához. A mechanikai élettartama rendkívüli, akár 10 millió kapcsolási ciklus, amely ipari környezetben is hosszú távú használatot tesz lehetővé. A rögzítésnél a javasolt meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabványnak megfelelően.
A termék villamos paraméterei között kiemelendő a 600 V névleges szigetelési feszültség (3-as szennyezettségi fokozat mellett, IEC 60947-1 szerint), a 6 kV névleges lökőfeszültség állóság (IEC 60947-1 szerint), valamint a 10 A hagyományos szabad levegőben mért termikus áram (IEC 60947-5-1 szerint). Az üzemi áramértékek különböző kapcsolási kategóriákban: AC-15, A600 típusnál 3 A (240 V), 6 A (120 V) és 1,2 A (600 V); DC-13, Q600 típusnál pedig 0,1 A (600 V), 0,27 A (250 V) és 0,55 A (125 V). A villamos élettartam akár 1 millió kapcsolási ciklus is lehet különböző terhelési feltételek mellett. Az érintkezőanyag ezüst ötvözet (Ag/Ni), a rövidzárlat elleni védelem pedig 10 A-es gG típusú olvadóbiztosítóval valósítható meg az IEC 60947-5-1 szabvány szerint.
Schneider Electric Harmony XB4 - XB4BA22 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4
Termék típus: Nyomógomb
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Működtető egység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fekete, sima, jelöletlen
Fej típusa: Standard
Villamos jellemzők
Érintkezők típusa és összetétele: 1 NC
Érintkező működése: Lassú nyitású
Csatlakozások: Csavaros sorkapcsok, <= 2 x 1,5 mm² érvéghüvelyes vezetékkel IEC 60947-1 szerint
Csatlakozások: Csavaros sorkapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélküli vezetékkel IEC 60947-1 szerint
Kapcsok jelölése ISO n°1: (11-12)NC
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító IEC 60947-5-1 szerint
Konvencionális termikus áram: 10 A IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség: 6 kV IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V, AC-15, A600 IEC 60947-5-1 szerint
Névleges üzemi áram: 6 A 120 V, AC-15, A600 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,1 A 600 V, DC-13, Q600 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,27 A 250 V, DC-13, Q600 IEC 60947-5-1 szerint
Névleges üzemi áram: 0,55 A 125 V, DC-13, Q600 IEC 60947-5-1 szerint
Névleges üzemi áram: 1,2 A 600 V, AC-15, A600 IEC 60947-5-1 szerint
Mechanikai jellemzők
Méretek: 47 mm magasság, 30 mm szélesség, 52 mm mélység
Működési út: 1,5 mm (NC érintkező villamos állapotváltozás)
Működési út: 4,3 mm (teljes út)
Működtető erő: 3,5 N NC érintkező állapotváltozáshoz
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m IEC 60947-1 szerint
Védettség és környezeti feltételek
IP védettségi fokozat: IP66 IEC 60529 szerint
IP védettségi fokozat: IP67
IP védettségi fokozat: IP69
IP védettségi fokozat: IP69K
NEMA védettségi fokozat: NEMA 13
NEMA védettségi fokozat: NEMA 4X
IK védettségi fokozat: IK06 IEC 50102 szerint
Környezeti működési hőmérséklet: -40...70 °C
Tárolási hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály IEC 60536 szerint
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-1, CSA C22.2 No 14, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Ellenállóképesség
Vibráció állóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás IEC 60068-2-27 szerint
Nagy nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
