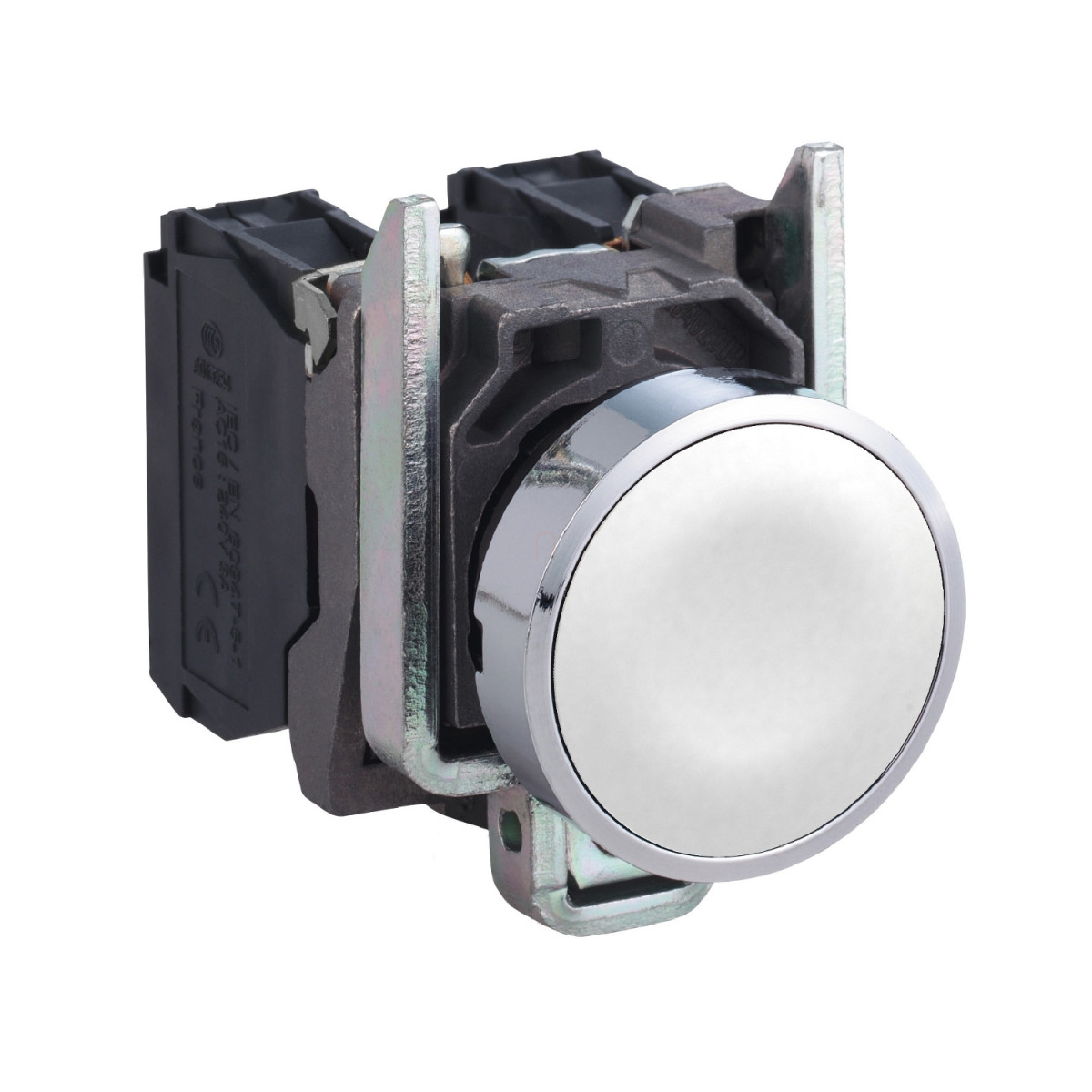

A Schneider Electric Harmony XB4 termékcsaládjába tartozó XB4BA11 típusú nyomógomb az ipari automatizálás és vezérlés területén alkalmazott minőségi alkatrész. Ez a fehér színű, jelölés nélküli, krómozott fém kerettel ellátott nyomógomb rövid utas, rugós visszatérésű működtetéssel rendelkezik, így ideális választás olyan alkalmazásokhoz, ahol a gyors, határozott kapcsolást igénylő vezérlések szükségesek.
A termék kivitelezése és felépítése professzionális környezetbe tervezve készült. A nyomógomb fejrésze kerek kialakítású, fehér színű, süllyesztett felülettel, jelölés nélküli kivitelben. A 22,5 mm-es szerelési átmérővel rendelkező eszköz könnyen telepíthető szabványos kivágásokba. A bezel anyaga krómozott fém, amely tartósságot és elegáns megjelenést biztosít, míg a rögzítőgyűrű zamak ötvözetből készült a nagyobb mechanikai szilárdság érdekében. A termék kompakt méretei (47 mm magasság, 30 mm szélesség és 52 mm mélység) lehetővé teszik a helytakarékos beépítést, miközben az 1NO kontaktus konfiguráció (egy záró érintkező) megbízható működést garantál az ipari környezetben.
A Schneider Electric XB4BA11 nyomógomb műszaki paraméterei lenyűgözőek. A 10 millió működési ciklust biztosító mechanikai élettartam kiemelkedő a kategóriájában, az elektromos élettartam pedig 1 millió ciklus AC-15 kategóriában. A nyomógomb működtetési ereje 3,8 N, az összes működtetési út 4,3 mm, amelyből 2,6 mm-nél következik be a kontaktus állapotának megváltozása. A termék csavaros csatlakozókkal rendelkezik, amelyek akár 2 x 1,5 mm² keresztmetszetű kábelvéggel ellátott vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű kábelvég nélküli vezetékekhez is használhatók az IEC 60947-1 szabványnak megfelelően. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kitűnő elektromos vezetőképességet biztosít. A készülék 10A-es hagyományos szabad levegőn mérhető termikus áramot kínál az IEC 60947-5-1 szabvány szerint, míg a névleges szigetelési feszültség 600V (3-as szennyezettségi fokozat), összhangban az IEC 60947-1 előírásaival.
A terméket számos védettségi tulajdonság jellemzi, amelyek szélsőséges környezeti feltételek mellett is megbízható működést biztosítanak. Az IP66, IP67, IP69 és IP69K védettségi osztályok garantálják a por és víz elleni tökéletes védelmet, míg az IK06 mechanikai ütésállóság (IEC 50102 szerint) a fizikai behatásokkal szembeni ellenállást biztosítja. A termék kiemelkedő ellenállással rendelkezik magas nyomású mosással szemben (7000000 Pa 55 °C-on, 0,1 m távolságból). Működési hőmérséklet-tartománya -40...+70 °C, amely a legtöbb ipari környezetben történő alkalmazást lehetővé teszi. Az XB4BA11 vibráció-ellenállása 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén, megfelelve az IEC 60068-2-27 szabvány előírásainak.
Schneider Electric Harmony XB4 - XB4BA11 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Eszköz rövid neve: XB4
Termék típus: Nyomógomb
Keret anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típus: Rugós visszatérésű
Működtető profil: Fehér süllyesztett, jelölés nélküli
Fej típus: Standard
Elektromos jellemzők
Kontaktus típus és összetétel: 1 NO
Kontaktus működés: Lassú nyitású
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Kapcsok leírása ISO n°1: (13-14)NO
Csavar fej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hasított kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hasított kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegőn mérhető termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Működési jellemzők
Működési út: 2,6 mm (NO elektromos állapotváltás)
4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltás
Mechanikai élettartam: 10000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Megfelel a következő szabványoknak: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Mechanikai tulajdonságok
Magasság: 47 mm
Szélesség: 30 mm
Mélység: 52 mm
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
