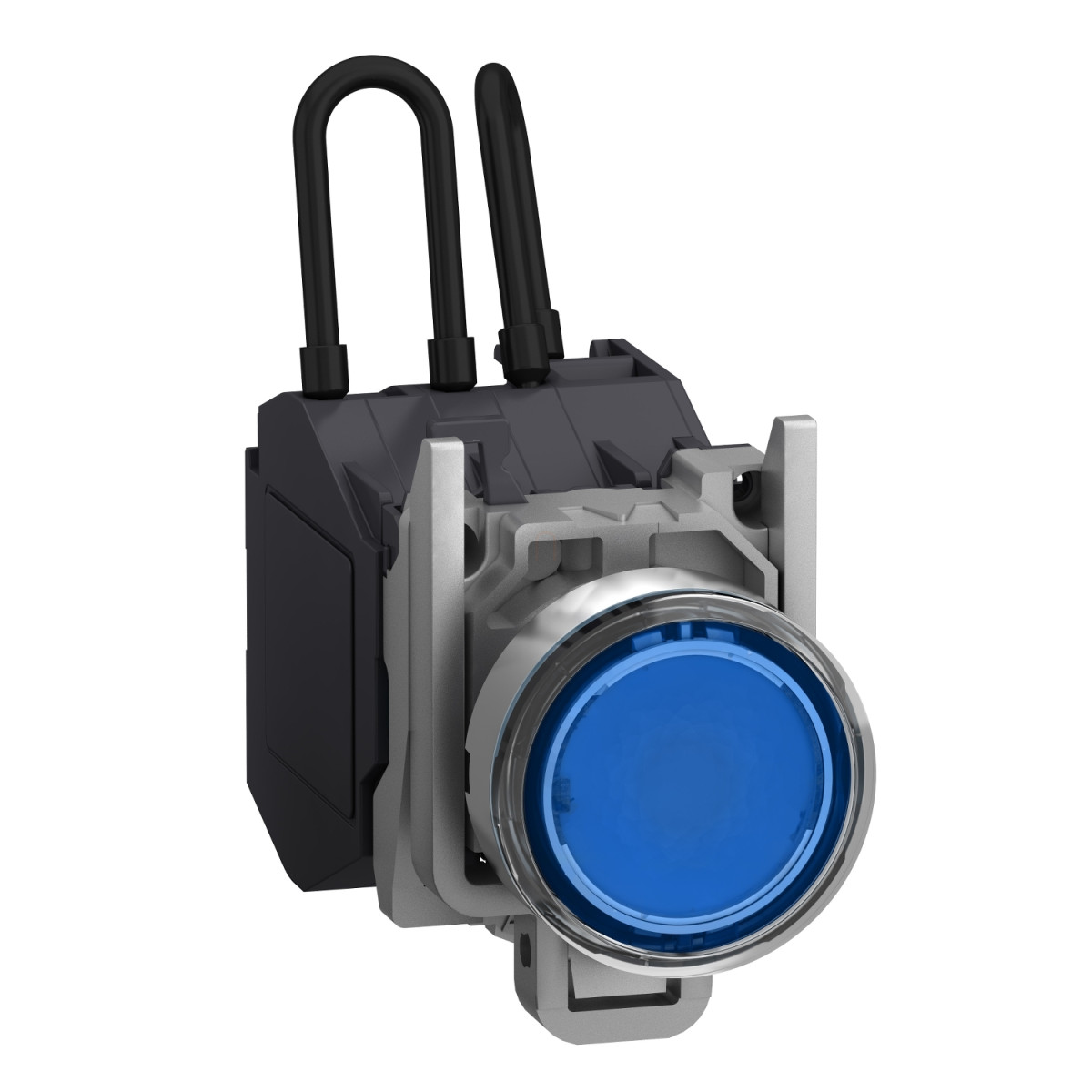

A Schneider Electric Harmony XB4BW26BM5GEX push-to-test (nyomva tesztelhető) jelzőlámpa a Harmony XB4 termékcsalád kiváló minőségű, ATEX minősítéssel rendelkező tagja, amelyet kifejezetten robbanásveszélyes környezetben történő használatra terveztek. Ez a komplett, integrált LED-es jelzőlámpa ideális választás ipari vezérlőpanelekbe történő beépítésre, ahol a biztonság és a megbízhatóság elsődleges szempont.
A termék kék színű jelzéssel rendelkezik, és 24-254V AC/DC tápfeszültséggel működik, ami rendkívül rugalmas felhasználást tesz lehetővé különböző ipari környezetekben. A szilikongumi bevonatú (booted) kialakítás fokozott védelmet biztosít a nedvesség és por ellen, amit az IP66-os védettségi szint is garantál az IEC 60529 szabvány szerint. Az ATEX robbanásbiztos minősítés (Ex tb IIIC Db, Ex db eb mb IIC Gb, II 2 GD) lehetővé teszi a termék használatát a 21-22-es porzónákban és az 1-2-es gázzónákban, ami kritikus fontosságú lehet vegyipari, olajipari vagy más robbanásveszélyes környezetben.
Műszaki szempontból a XB4BW26BM5GEX jelzőlámpa 22 mm-es szabványos rögzítési átmérővel rendelkezik, ami megfelel az IEC 60947-1 szabványnak. A termék krómbevonatú fém előlappal és Zamak rögzítőgyűrűvel készül, ami tartósságot és professzionális megjelenést biztosít. A jelzőlámpa 1 NO (normally open) érintkezővel rendelkezik, és slow-break (lassú bontású) működésű. A működési adatok között említésre méltó a 3,962 N működtetési erő, valamint a jelentős, 5 millió ciklusos mechanikai élettartam, ami hosszú távú, megbízható működést garantál.
A termék beépítési mélysége 58 mm, teljes méretei pedig 30 mm (magasság) x 46,2 mm (szélesség) x 72 mm (mélység), ami kompakt kialakítást tesz lehetővé még korlátozott hellyel rendelkező vezérlőpanelekben is. A csatlakozás csavaros kapcsokkal történik, melyek 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak be kábelvéggel, vagy 1 x 2,5 mm² keresztmetszetűt kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A javasolt meghúzási nyomaték 0,8-1,2 Nm.
A Schneider Electric XB4BW26BM5GEX jelzőlámpa névleges szigetelési feszültsége (Ui) 415 V, konvencionális szabad levegőn mért termikus árama (Ith) pedig 10 A. A jelzés típusa állandó (steady), a beépített LED fényforrás rendkívül hosszú, 100.000 órás élettartammal rendelkezik. A termék működési hőmérséklet-tartománya -20°C és +75°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. Túlfeszültség kategóriája I, az IEC 60536 szabványnak megfelelően. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009 és IEC 60079-31:2009 előírásokat, valamint rendelkezik INERIS 04ATEX9004U tanúsítvánnyal.
Schneider Electric Harmony XB4 - ATEX DG - XB4BW26BM5GEX - komplett nyomógombos LED tesztlámpa, Ø22, 24VAC/DC, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Push-to-test jelzőlámpa
Rövid termékazonosító: XB4
Előlap anyaga: Krómozott fém
Kiegészítő információk
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Magasság: 30 mm
Szélesség: 46,2 mm
Mélység: 72 mm
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési központ: >= 30 x 40 mm (tartópanel) - vastagság: 1-6 mm
Beépítési mélység: 58 mm
Jelölések: Ex tb IIIC Db, Ex db eb mb IIC Gb, II 2 GD
Jelzőegység fejének alakja: Kerek
Nyomógomb/lencse színe: Kék
Kiegészítő információ a működtetőről: Védőburkolattal ellátott (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Pozitív nyitás: Nincs
Működési út: 1,657 mm (kapcsolási pont), 4,622 mm (állapotváltási pont), 4,452 mm (teljes út)
Működtetési erő: 3,962 N
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - csatlakozók: Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, csavaros kapcsok, 1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8-1,2 Nm az IEC 60947-1 szerint
[Ui] névleges szigetelési feszültség: 415 V
[Ith] konvencionális szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
[Ie] névleges üzemi áram: 1,9 A 380 V-nál, AC, A600 az IEC 60947-5-1 szerint; 3 A 240 V-nál, AC, A600 az IEC 60947-5-1 szerint; 6 A 120 V-nál, AC, A600 az IEC 60947-5-1 szerint; 0,27 A 250 V-nál, DC, Q300 az IEC 60947-5-1 szerint; 0,55 A 125 V-nál, DC, Q300 az IEC 60947-5-1 szerint; 2,87 A 24 V-nál, DC, Q300 az IEC 60947-5-1 szerint
Jelzés típusa: Állandó
Fényforrás: Integrált LED
[Us] névleges tápfeszültség: 24...254 V AC/DC
Áramfelvétel: 2...10 mA
Élettartam: 100000 h
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -20…75 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
Por zóna: 21-22-es zóna
Gáz zóna: 1-2-es zóna
