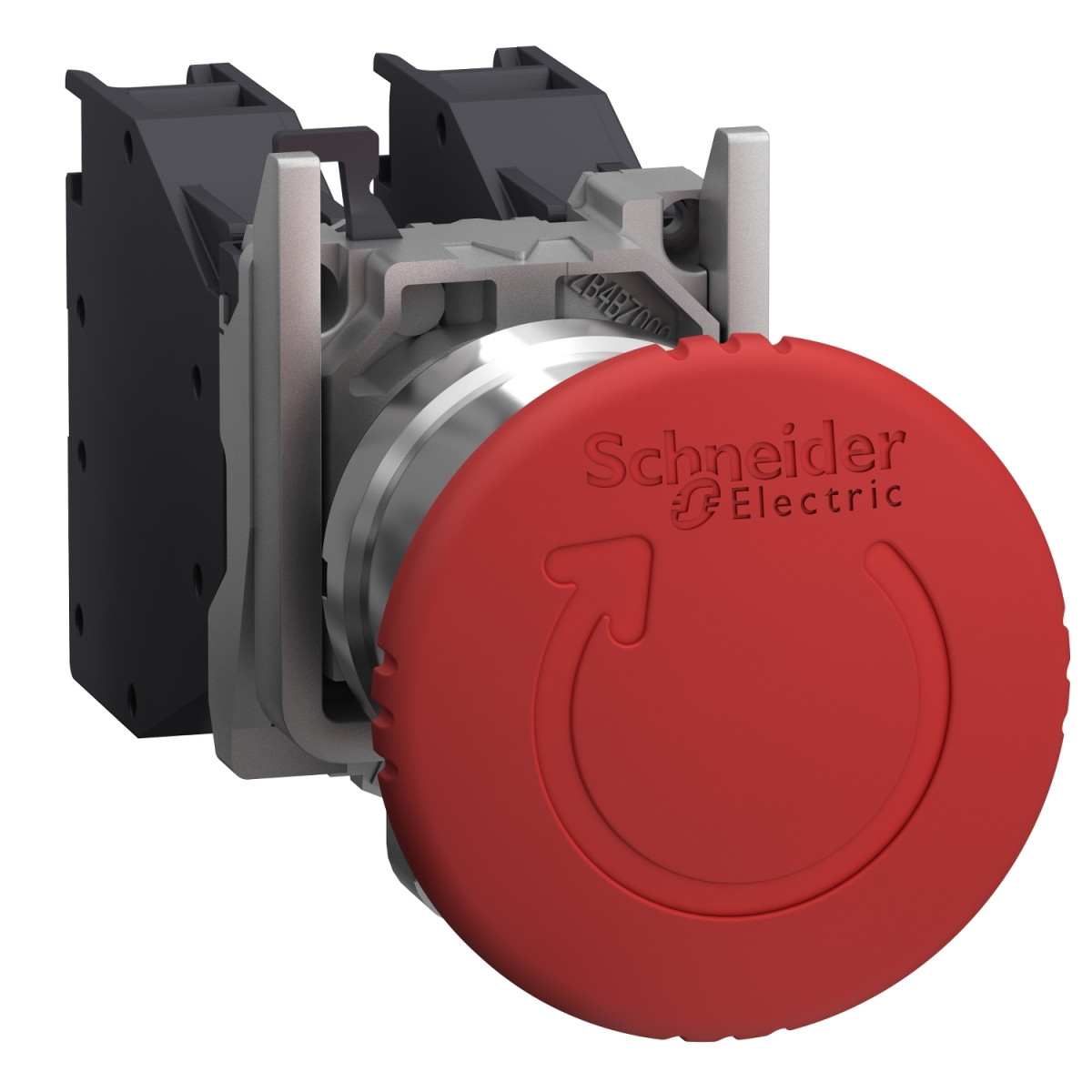

A Schneider Electric Harmony XB4BS8445GEX egy robbanásveszélyes környezetbe tervezett, komplett vészleállító nyomógomb, amely maximális biztonságot és megbízhatóságot kínál ipari alkalmazásokhoz. Ez a TURN TO RELEASE típusú vészleállító gomb piros, gomba alakú kezelőfejjel rendelkezik, amely 40 mm átmérőjű, így vészhelyzetben könnyen észrevehető és működtethető.
A XB4BS8445GEX modell a Harmony XB4 termékcsalád része, amely világszerte elismert minőséget képvisel az ipari vezérlőeszközök piacán. A nyomógomb krómozott fém előlappal és Zamak rögzítő gyűrűvel készül, ami tartósságot és ellenállóképességet biztosít a zordon ipari körülmények között is. A nyomógomb 22 mm-es szabványos szerelőfuratba illeszthető, 1-6 mm vastagságú panelre szerelhető, és 58 mm beépítési mélységgel rendelkezik, így különféle vezérlőpultokba, kapcsolószekrényekbe könnyen beépíthető. A rögzítési pontok távolsága legalább 30 x 40 mm kell legyen a megfelelő szereléshez.
Ez a vészleállító gomb speciálisan robbanásveszélyes környezetben való használatra készült, amit az Ex tb IIIC Db, Ex db eb IIC Gb és II 2 GD jelölések tanúsítanak. Gázzóna (Zone 1-2) és porzóna (Zone 21-22) területeken egyaránt alkalmazható. A termék IP65 védelmi szinttel rendelkezik az IEC 60529 szabvány szerint, ami teljeskörű por elleni védelmet és erős vízsugár elleni védelmet biztosít. A XB4BS8445GEX vészleállító működési elve a kioldáshoz forgatást igényel (Turn to release), ami megakadályozza a véletlen visszaállítást, ezzel is növelve a biztonságot. A kezelő mechanikai reteszeléssel és ravaszműködtetéssel rendelkezik.
A XB4BS8445GEX 1 NO + 1 NC érintkező konfigurációval érkezik, amely megfelel a legtöbb ipari alkalmazás követelményeinek. Az érintkezők lassú bontású típusúak, és pozitív nyitással rendelkeznek az IEC 60947-5-1 szabvány K melléklete szerint. Ez biztosítja, hogy az érintkezők megbízhatóan nyissanak még összehegedés esetén is, ami kritikus biztonsági szempontból. Az eszköz kiemelkedő, 5.000.000 ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál. A csatlakozás csavaros sorkapcsokkal történik, amelyek 2 x 1,5 mm² vezetékek bekötését teszik lehetővé érvéghüvellyel, vagy 1 x 2,5 mm² vezeték bekötését érvéghüvely nélkül. A javasolt meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabvány szerint.
A XB4BS8445GEX kimagasló villamos paraméterekkel rendelkezik: 10A hagyományos szabad levegőn való termikus áramerősség, 415V névleges szigetelési feszültség, valamint különböző névleges üzemi áramértékek: 1,9A 380V AC-nél, 3A 240V AC-nél, 6A 120V AC-nél (A600 kategória szerint), illetve 0,27A 250V DC-nél, 0,55A 125V DC-nél, 2,87A 24V DC-nél (Q300 kategória szerint) az IEC 60947-5-1 szabványnak megfelelően. A termék -20°C és +65°C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklete -40°C és +70°C között van. A XB4BS8445GEX vészleállító számos nemzetközi szabványnak megfelel, köztük az IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, valamint a vonatkozó UL, ANSI/ISA és CSA szabványoknak. A termék INERIS 04ATEX9004U tanúsítvánnyal rendelkezik, amely igazolja megfelelőségét a robbanásveszélyes környezetben való használatra.
Schneider Electric Harmony XB4 - ATEX DG - XB4BS8445GEX -komplett vészkapcs. 40mm fej, Ø22, 1NO+1NC, forgatásra kioldó, piros műszaki adatok
Alapadatok
Termékcsalád: Harmony XB4
Termék típus: Komplett vészleállító nyomógomb
Rövid készüléknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Oszthatatlansági egység: 1
Porzóna: Zone 21 - 22
Gázzóna: Zone 1 - 2
Működtetés típusa: Ravaszműködtetés és mechanikus reteszelés
Visszaállítás: Forgatás a kioldáshoz
Működtető profilja: Piros gomba Ø 40 mm
Érintkezők típusa és összetétele: 1 NO + 1 NC
Méretek és kiegészítő adatok
Szélesség: 46.2 mm
Magasság: 30 mm
Mélység: 119.5 mm
Eszköz szerelése: Szerelőfurat - átmérő: 22.5 mm +/- 0.2 mm (IEC 60947-1 szerint)
Rögzítési közép: >= 30 x 40 mm (tartópanel) - vastagság: 1…6 mm
Beépítési mélység: 58 mm
Jelölések: Ex tb IIIC Db, Ex db eb IIC Gb, II 2 GD
Jelzőegység fejformája: Kerek
Érintkező működése: Lassú bontás
Érintkezők felhasználása: Standard
Pozitív nyitás: IEC 60947-5-1 K melléklet szerint
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - kapcsok: Csavaros sorkapcsok, 2 x 1.5 mm² érvéghüvellyel (IEC 60947-1 szerint), Csavaros sorkapcsok, 1 x 2.5 mm² érvéghüvely nélkül (IEC 60947-1 szerint)
Meghúzási nyomaték: 0.8…1.2 N.m (IEC 60947-1 szerint)
Villamos adatok
Hagyományos szabad levegőn való termikus áramerősség: 10 A (IEC 60947-5-1 szerint)
Névleges szigetelési feszültség: 415 V
Névleges üzemi áram: 1.9 A 380 V-nál, AC, A600 (IEC 60947-5-1 szerint), 3 A 240 V-nál, AC, A600 (IEC 60947-5-1 szerint), 6 A 120 V-nál, AC, A600 (IEC 60947-5-1 szerint), 0.27 A 250 V-nál, DC, Q300 (IEC 60947-5-1 szerint), 0.55 A 125 V-nál, DC, Q300 (IEC 60947-5-1 szerint), 2.87 A 24 V-nál, DC, Q300 (IEC 60947-5-1 szerint)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti léghőmérséklet: -40…70 °C
Üzemi környezeti léghőmérséklet: -20…65 °C
IP védettségi szint: IP65 (IEC 60529 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-1, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
