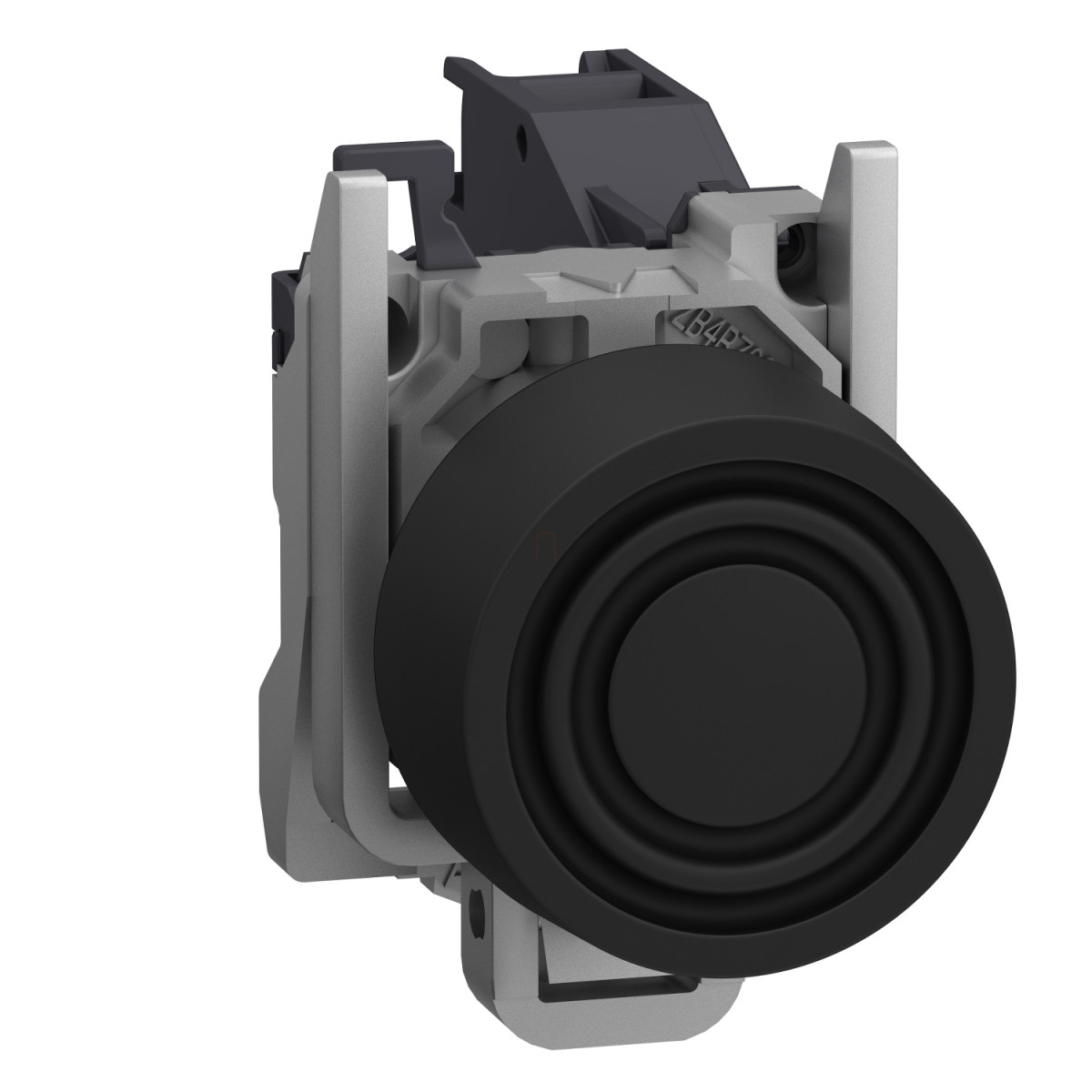

A Schneider Electric Harmony XB4 sorozatú XB4BPS21GEX komplett nyomógomb egy kivételes minőségű ipari vezérlőeszköz, amely speciálisan robbanásveszélyes környezetben történő használatra lett tervezve. Ez a fekete, kiálló típusú nyomógomb ATEX minősítéssel rendelkezik, így tökéletes választás olyan területeken, ahol potenciálisan robbanásveszélyes gázok vagy porok lehetnek jelen.
A termék kialakításának egyik különlegessége a színezett szilikon védősapka, amely nemcsak extra védelmet biztosít a nyomógomb számára, hanem megkönnyíti a használatát is a zord ipari környezetben. A krómozott fém előlap és a Zamak rögzítőgyűrű biztosítja a hosszú élettartamot és a stabil működést még intenzív használat mellett is. A 22 mm-es szerelési átmérőnek köszönhetően könnyen beépíthető a szabványos vezérlőpanelekbe. Az XB4BPS21GEX nyomógomb egy normál nyitott (1NO) érintkezővel rendelkezik, és rugós visszatérítésű működési mechanizmussal van ellátva, amely biztosítja a megbízható kapcsolást.
A készülék kimagasló műszaki paraméterekkel büszkélkedhet. IP66-os védettségének köszönhetően kiválóan ellenáll a por és a víz behatolásának. A termék -20°C és +75°C közötti hőmérséklettartományban működtethető, ami széleskörű alkalmazhatóságot biztosít különböző ipari környezetekben. Az XB4BPS21GEX nyomógomb 10 A-es konvencionális szabad levegős termikus áramerősséggel és 415 V névleges szigetelési feszültséggel rendelkezik. A névleges üzemi áram változik a feszültségszinttől és az alkalmazási területtől függően: váltakozó áramnál A600 besorolással 1,9 A (380 V), 3 A (240 V) vagy 6 A (120 V), míg egyenáramnál Q300 besorolással 0,27 A (250 V), 0,55 A (125 V) vagy 2,87 A (24 V) értékkel bír, az IEC 60947-5-1 szabvány szerint.
Az XB4BPS21GEX különösen alkalmas robbanásveszélyes zónákban való használatra, beleértve a Zóna 1-2 gázzónákat és a Zóna 21-22 porzónákat. A termék ATEX minősítéssel rendelkezik (INERIS 04ATEX9004U), és megfelel a vonatkozó nemzetközi szabványoknak, beleértve az IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009 szabványokat, valamint az UL és CSA megfelelőségi előírásokat is. A jelölések (Ex tb IIIC Db, II 2 GD, Ex db eb IIC Gb) egyértelműen mutatják a termék alkalmazhatóságát különböző veszélyes területeken. A termék kiemelkedő mechanikai tartósságát az 5 millió kapcsolási ciklus jelzi, ami hosszú élettartamot biztosít még intenzív használat esetén is.
Schneider Electric Harmony XB4 - ATEX DG - XB4BPS21GEX -komplett nyomógomb, Ø22, beépített védősapkás, 1NO, fekete műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Komplett nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Porzóna: 21-es és 22-es zóna
Gázzóna: 1-es és 2-es zóna
Működtető mechanizmus típusa: rugós visszatérítésű
Működtető profil: fekete, kiálló
Működtető további információ: Védősapkás (színezett szilikon)
Érintkező típus és összetétel: 1 NO
Kiegészítő jellemzők
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 72 mm
Eszköz szerelése: Rögzítőfurat - átmérő: 22,5 mm +/- 0,2 mm, az IEC 60947-1 szabványnak megfelelően
Rögzítési pont: >= 30 x 40 mm (tartólemez) - vastagság: 1...6 mm
Beépítési mélység: 58 mm
Jelölések: Ex tb IIIC Db, II 2 GD, Ex db eb IIC Gb
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú bontás
Pozitív nyitás: Nincs
Működési út: 1,657 mm (kapcsolási pont), 4,622 mm (állapotváltási pont), 4,452 mm (teljes út)
Működtetési erő: 3,962 N
Mechanikai élettartam: 5 000 000 ciklus
Csatlakozások, sorkapcsok
Csavaros sorkapocs: 2 x 1,5 mm² vezetékkel, az IEC 60947-1 szabványnak megfelelően
Csavaros sorkapocs: 1 x 2,5 mm² vezeték nélkül, az IEC 60947-1 szabványnak megfelelően
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szabványnak megfelelően
Konvencionális szabad levegős termikus áramerősség: 10 A az IEC 60947-5-1 szabványnak megfelelően
Névleges szigetelési feszültség: 415 V
Névleges üzemi áram: 1,9 A 380 V AC, A600 az IEC 60947-5-1 szabványnak megfelelően
Névleges üzemi áram: 3 A 240 V AC, A600 az IEC 60947-5-1 szabványnak megfelelően
Névleges üzemi áram: 6 A 120 V AC, A600 az IEC 60947-5-1 szabványnak megfelelően
Névleges üzemi áram: 0,27 A 250 V DC, Q300 az IEC 60947-5-1 szabványnak megfelelően
Névleges üzemi áram: 0,55 A 125 V DC, Q300 az IEC 60947-5-1 szabványnak megfelelően
Névleges üzemi áram: 2,87 A 24 V DC, Q300 az IEC 60947-5-1 szabványnak megfelelően
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -20...75 °C
IP védelmi fokozat: IP66 az IEC 60529 szabványnak megfelelően
Szabványok
Megfelelőségi szabványok: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-1, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
