A Schneider Electric Harmony XB4 termékcsaládba tartozó XB4BPS11GEX nyomógomb egy kiváló minőségű ipari vezérlőelem, amelyet kifejezetten robbanásveszélyes környezetben történő használatra terveztek. Az ATEX D tanúsítvánnyal rendelkező nyomógomb tökéletes választás olyan ipari alkalmazásokhoz, ahol fokozott biztonsági követelményeknek kell megfelelni.

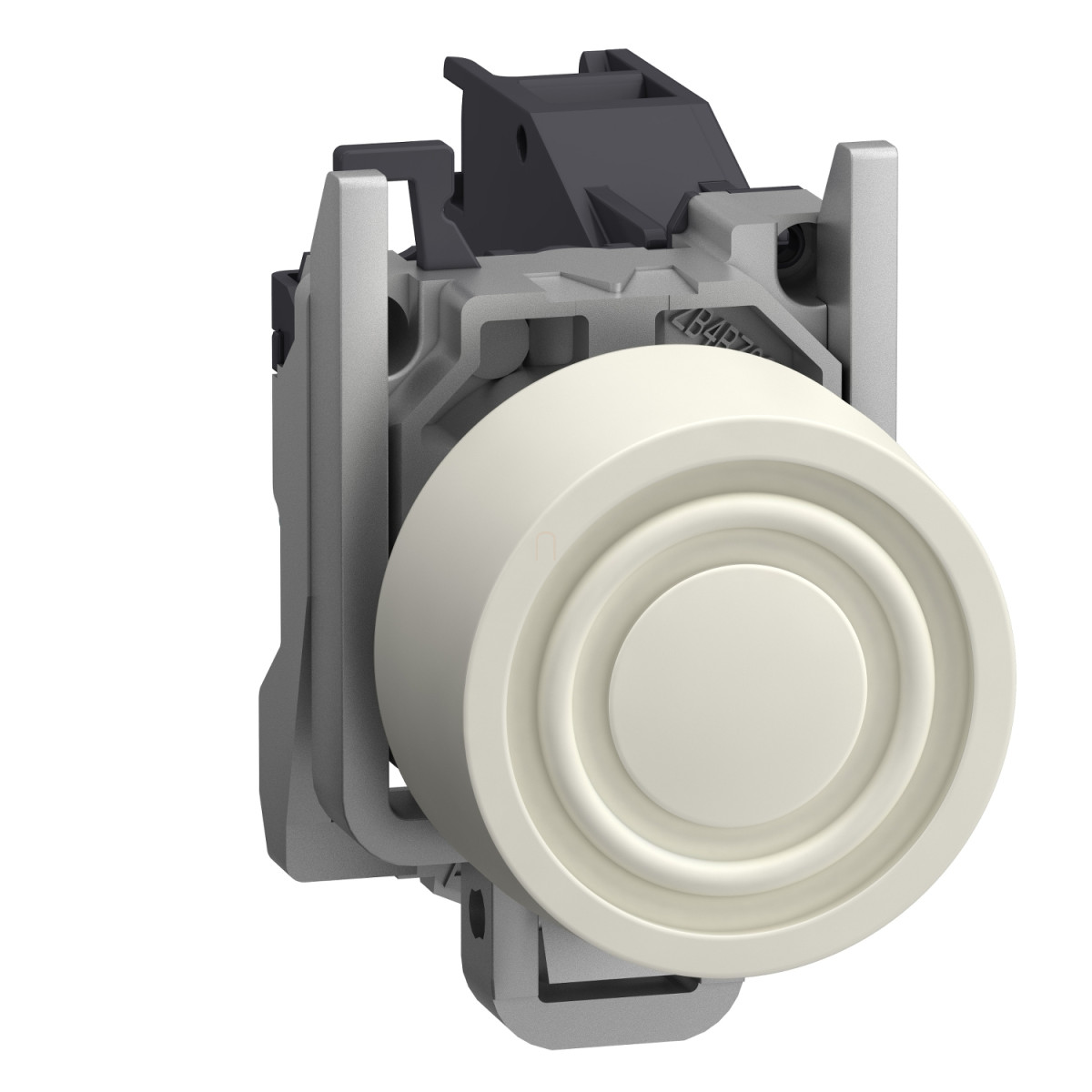

A fehér, kiálló nyomógomb szilikonos védősapkával (booted) rendelkezik, ami extra védelmet biztosít a por és nedvesség ellen. A krómbevonatú fém előlap és a Zamak anyagból készült rögzítőgyűrű tartósságot és professzionális megjelenést kölcsönöz a terméknek. A 22 mm-es beépítési átmérő iparági szabvány, így könnyen integrálható a legtöbb vezérlőpanelbe. A XB4BPS11GEX nyomógomb 1NO (egy záró) érintkezővel rendelkezik, ami az alapvető kapcsolási funkciók megvalósítására teszi alkalmassá.
Az IP66-os védettségi szint biztosítja, hogy a kapcsoló tökéletesen védett legyen por és erős vízsugár ellen, így ideális választás mostoha környezeti feltételek mellett is. A robbanásveszélyes területeken való használhatóságot az Ex tb IIIC Db, Ex db eb IIC Gb és II 2 GD jelölések garantálják, amelyek szerint a termék használható a 21-22-es porövezeti és 1-2-es gázövezeti zónákban. A műszaki specifikációk között különösen figyelemre méltó az 5 millió működtetési ciklust biztosító mechanikai élettartam, valamint a 10A-es konvencionális szabad levegőn mért hőáram és a 415V-os névleges szigetelési feszültség.
A XB4BPS11GEX nyomógomb rugós visszatérítésű (spring return) működési móddal rendelkezik, ami azt jelenti, hogy a gomb elengedésekor automatikusan visszaáll alaphelyzetbe. A működtetési erő 3,962 N, a működési út pedig 1,657 mm-től (bekapcsolási pont) 4,622 mm-ig (állapotváltási pont) terjed, a teljes elmozdulás pedig 4,452 mm. A nyomógomb csatlakoztatása csavaros kapcsokkal történik, amelyek 2 x 1,5 mm² kábelvéggel vagy 1 x 2,5 mm² kábelvég nélkül használhatók az IEC 60947-1 szabványnak megfelelően. A rögzítési nyomaték 0,8-1,2 Nm között kell legyen. A termék üzemi hőmérséklet-tartománya -20°C és +75°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között. A Schneider Electric XB4BPS11GEX nyomógomb számos nemzetközi szabványnak megfelel, többek között az IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009 előírásainak, valamint rendelkezik INERIS 04ATEX9004U tanúsítvánnyal.
Schneider Electric Harmony XB4 - ATEX DG - XB4BPS11GEX -komplett nyomógomb, Ø22, beépített védősapkás, 1NO, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Eladás oszthatatlan egységenként: 1
Porövezeti zóna: 21-22-es zóna
Gázövezeti zóna: 1-2-es zóna
Működtető típusa: rugós visszatérítésű
Működtető profilja: Fehér, kiálló
Működtető kiegészítő információ: Védősapkás (színes szilikon)
Érintkezők típusa és összetétele: 1 NO
Kiegészítő adatok
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 72 mm
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (hordozó panel) - vastagság: 1…6 mm
Beépítési mélység: 58 mm
Jelölések: Ex tb IIIC Db, Ex db eb IIC Gb, II 2 GD
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú bontás
Pozitív nyitás: Nincs
Működési út: 1,657 mm (bekapcsolási pont), 4,622 mm (állapotváltási pont), 4,452 mm (teljes elmozdulás)
Működtetési erő: 3,962 N
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - kapcsok
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Konvencionális szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 415 V
Névleges üzemi áram: 1,9 A 380 V-nál, AC, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 6 A 120 V-nál, AC, A600 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,27 A 250 V-nál, DC, Q300 az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,55 A 125 V-nál, DC, Q300 az IEC 60947-5-1 szerint
Névleges üzemi áram: 2,87 A 24 V-nál, DC, Q300 az IEC 60947-5-1 szerint
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -20…75 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-1, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
