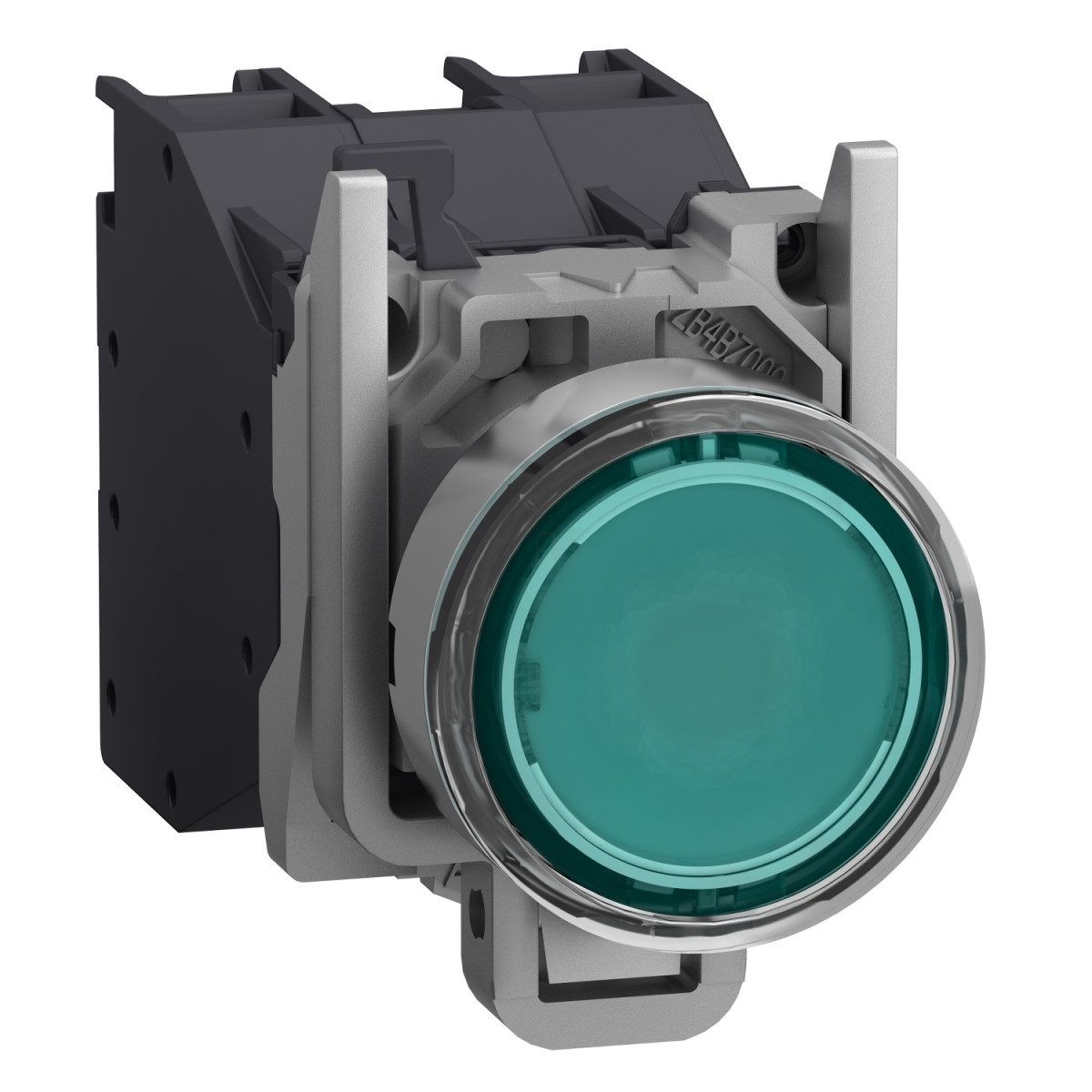

A Schneider Electric Harmony XB4 - ATEX D sorozatú XB4BP383BM5GEX komplett világító nyomógomb ideális választás olyan ipari környezetben, ahol robbanásveszélyes területeken kell biztonságos vezérlési megoldásokat alkalmazni. Ez a prémium minőségű, ATEX minősítéssel rendelkező eszköz különösen alkalmas gáz zóna 1-2 és por zóna 21-22 besorolású területeken történő használatra, amit a megfelelő jelölések (Ex db eb mb IIC Gb, II 2 GD, Ex tb IIIC Db) is igazolnak.
A termék kiemelkedő műszaki tulajdonságokkal rendelkezik. A zöld színű, lapos (flush) kialakítású működtető gomb átlátszó szilikonból készült védősapkával (booted) van ellátva, ami extra védelmet biztosít a por és nedvesség ellen, hozzájárulva az IP66-os védettséghez. A nyomógomb 22 mm-es standard átmérővel rendelkezik, ami megfelel az IEC 60947-1 szabványnak, így könnyen beépíthető a legtöbb ipari vezérlőpanelbe. A krómbevonatú fém keret és a zamak anyagú rögzítőgyűrű tartós használatot tesz lehetővé még a legmostohább ipari környezetben is.
Az XB4BP383BM5GEX modell rugós visszatérésű (spring return) működtetővel és 1 NO (záró) érintkezővel rendelkezik. Az eszköz működési paraméterei kifejezetten lenyűgözőek: 1,657 mm-es kapcsolási pont, 4,622 mm-es állapotváltozási pont, valamint 4,452 mm teljes út mellett mindössze 3,962 N működtetési erőt igényel. A termék akár 5 millió kapcsolási ciklust is kibír, ami rendkívüli mechanikai tartósságot jelent. A beépített LED világítás 24-254 V AC/DC tápfeszültség-tartományban működik, 2-10 mA áramfelvétel mellett, és lenyűgöző 100 000 órás élettartammal rendelkezik.
A csatlakozás csavaros kapcsokkal történik, amelyek alkalmasak 2 x 1,5 mm² keresztmetszetű vezetékek bekötésére kábelvéggel, illetve 1 x 2,5 mm² vezeték bekötésére kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően. A 0,8-1,2 Nm meghúzási nyomaték biztosítja a stabil elektromos csatlakozást. A készülék 10 A konvencionális szabad levegőben mérhető termikus áramerősséggel, 415 V szigetelési feszültséggel, valamint különböző szabványoknak megfelelő névleges üzemi áramértékekkel rendelkezik: AC A600 kategóriában 1,9 A (380 V), 3 A (240 V), 6 A (120 V); valamint DC Q300 kategóriában 0,27 A (250 V), 0,55 A (125 V), 2,87 A (24 V). Az eszköz -20°C és +75°C közötti üzemi hőmérséklet-tartományban használható, ami kitűnő rugalmasságot biztosít különböző környezeti feltételek mellett.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP383BM5GEX -komplett világító nyomógomb, Ø22, védősapkás, 1NO, 24-240VAC/DC, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett világító nyomógomb
Rövid eszköznév: XB4
Keret anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Por zóna: 21-22 zóna
Gáz zóna: 1-2 zóna
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld, sík felületű
Működtető további információ: Védősapkás (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Kiegészítő adatok
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 72 mm
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel) - vastagság: 1…6 mm
Beépítési mélység: 58 mm
Jelölés: Ex db eb mb IIC Gb, II 2 GD, Ex tb IIIC Db
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú bontás
Pozitív nyitás: Nincs
Működési út: 1,657 mm (kapcsolási pont), 4,622 mm (állapotváltozási pont), 4,452 mm (teljes út)
Működtetési erő: 3,962 N
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - kapcsok
Csatlakozás típusa: Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Konvencionális szabad levegőben mérhető termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 415 V
Névleges üzemi áram [Ie]: 1,9 A 380 V-nál, AC, A600 az IEC 60947-5-1 szerint
3 A 240 V-nál, AC, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC, A600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC, Q300 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC, Q300 az IEC 60947-5-1 szerint
2,87 A 24 V-nál, DC, Q300 az IEC 60947-5-1 szerint
Jelzés
Jelzés típusa: Folyamatos
Fényforrás: Beépített LED
Névleges tápfeszültség [Us]: 24...254 V AC/DC
Áramfelvétel: 2...10 mA
Élettartam: 100000 óra
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -20…75 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, IEC 60079-7:2009, EN/IEC 60079-18:2009, IEC 60079-31:2009, UL 60079-0, UL 60079-18, UL 60079-31, ANSI/ISA 12.12.01, CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
