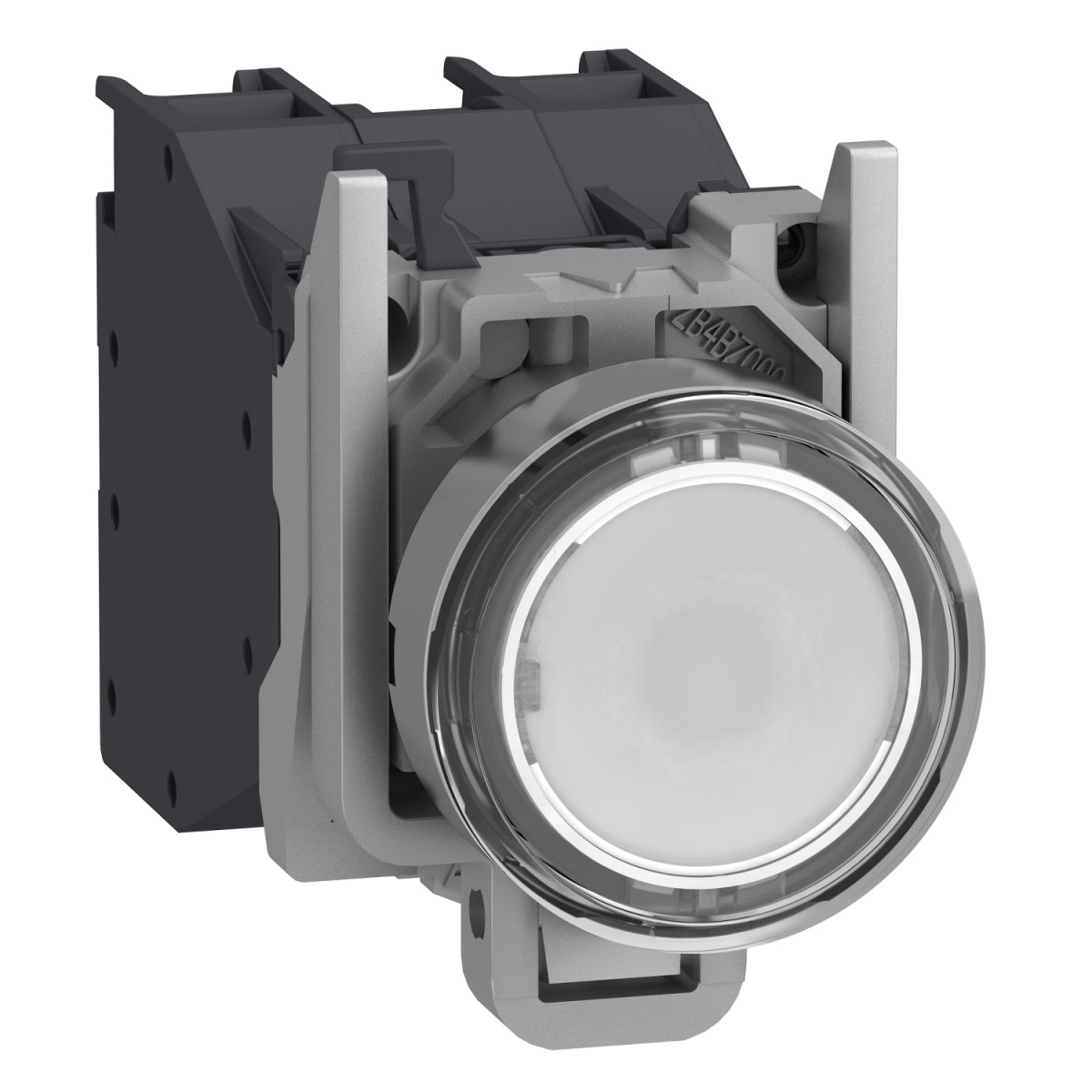

A Schneider Electric XB4BP183BM5GEX típusú komplett világító nyomógomb a megbízható Harmony XB4 termékcsaládba tartozó, speciálisan robbanásveszélyes környezetbe tervezett vezérlőelem. Az ATEX D minősítésű készülék kiválóan alkalmazható olyan ipari környezetben, ahol különösen fontos a biztonság és a hosszú távú megbízhatóság, például vegyipari létesítményekben, olajfinomítókban vagy egyéb robbanásveszélyes zónákban.
A termék fehér, süllyesztett, rugós visszatérésű nyomógombbal rendelkezik, amit átlátszó szilikon védősapka (booted) véd a külső behatásoktól. A krómozott fém előlap és a Zamak rögzítőgyűrű kiváló minőséget és tartósságot biztosít még a legzordabb ipari környezetben is. A 22 mm-es szabványos beépítési átmérőnek köszönhetően könnyen beilleszthető a legtöbb vezérlőpultba vagy kapcsolótáblába. Az eszköz IP66-os védettségi szintje garantálja a por- és vízbehatolás elleni védelmét, így nedves, poros környezetben is megbízhatóan működik.
Műszaki szempontból a XB4BP183BM5GEX modell 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, és széles tápfeszültség-tartománnyal (24...254V AC/DC) használható. A beépített LED állandó fényjelzést biztosít, áramfelvétele mindössze 2-10 mA. A nyomógomb működési ereje 3,962 N, a működési úthossza pedig precízen meghatározott: 1,657 mm (érintkezési pont), 4,622 mm (állapotváltási pont) és 4,452 mm (teljes út). A termék rendkívül strapabíró, mechanikai élettartama eléri az 5 millió kapcsolási ciklust, míg a beépített LED akár 100.000 óra élettartammal is rendelkezik.
A nyomógomb robbanásveszélyes környezetben való használhatóságát a megfelelő tanúsítványok és jelölések igazolják: II 2 GD, Ex tb IIIC Db, Ex db eb mb IIC Gb. Használható 1-es és 2-es gázzónában, valamint 21-es és 22-es porzónában. A termék megfelel a vonatkozó IEC, UL és ANSI/ISA szabványoknak, valamint rendelkezik INERIS 04ATEX9004U tanúsítvánnyal. Az eszköz csavaros sorkapcsokkal szerelhető, amelyek 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak kábelvéggel, vagy 1 x 2,5 mm² keresztmetszetű vezetéket kábelvég nélkül. A Schneider Electric XB4BP183BM5GEX modell ideális választás bármely ipari alkalmazás számára, ahol a biztonság, a megbízhatóság és a robbanásveszélyes környezetben való használhatóság alapvető követelmény.
Schneider Electric Harmony XB4 - ATEX DG - XB4BP183BM5GEX -komplett világító nyomógomb, Ø22, védősapkás, 24-240V, 2NO, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett világító nyomógomb
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Működtetés típusa: Rugós visszatérésű
Működtető profilja: Fehér, süllyesztett
Működtető kiegészítő információ: Védősapkás (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Méretek és szerelés
Szélesség: 46,2 mm
Magasság: 30 mm
Mélység: 72 mm
Eszköz szerelése: Rögzítőfurat - átmérő: 22,5 mm +/- 0,2 mm az IEC 60947-1 szabványnak megfelelően
Rögzítési középpont: >= 30 x 40 mm (tartópanel) - vastagság: 1…6 mm
Beépítési mélység: 58 mm
Tanúsítványok és jelölések
Jelölés: II 2 GD
Ex tb IIIC Db
Ex db eb mb IIC Gb
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Érintkező működése: Lassú szakadás
Pozitív nyitás: Nincs
Működési út: 1,657 mm (kapcsolódási pont)
4,622 mm (állapotváltási pont)
4,452 mm (teljes út)
Működtetési erő: 3,962 N
Mechanikai élettartam: 5000000 ciklus
Elektromos jellemzők
Csatlakozások - kapcsok: Csavaros sorkapcsok, 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros sorkapcsok, 1 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Konvencionális szabad levegőáramú termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 415 V
Névleges üzemi áram [Ie]: 1,9 A 380 V, AC, A600 esetén az IEC 60947-5-1 szerint
3 A 240 V, AC, A600 esetén az IEC 60947-5-1 szerint
6 A 120 V, AC, A600 esetén az IEC 60947-5-1 szerint
0,27 A 250 V, DC, Q300 esetén az IEC 60947-5-1 szerint
0,55 A 125 V, DC, Q300 esetén az IEC 60947-5-1 szerint
2,87 A 24 V, DC, Q300 esetén az IEC 60947-5-1 szerint
Jelzés típusa: Állandó
Fényforrás: Beépített LED
Névleges tápfeszültség [Us]: 24...254 V AC/DC
Áramfelvétel: 2...10 mA
Élettartam: 100000 óra
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -20…75 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009
IEC 60079-7:2009
EN/IEC 60079-18:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-18
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 No 213
Terméktanúsítványok: INERIS 04ATEX9004U
