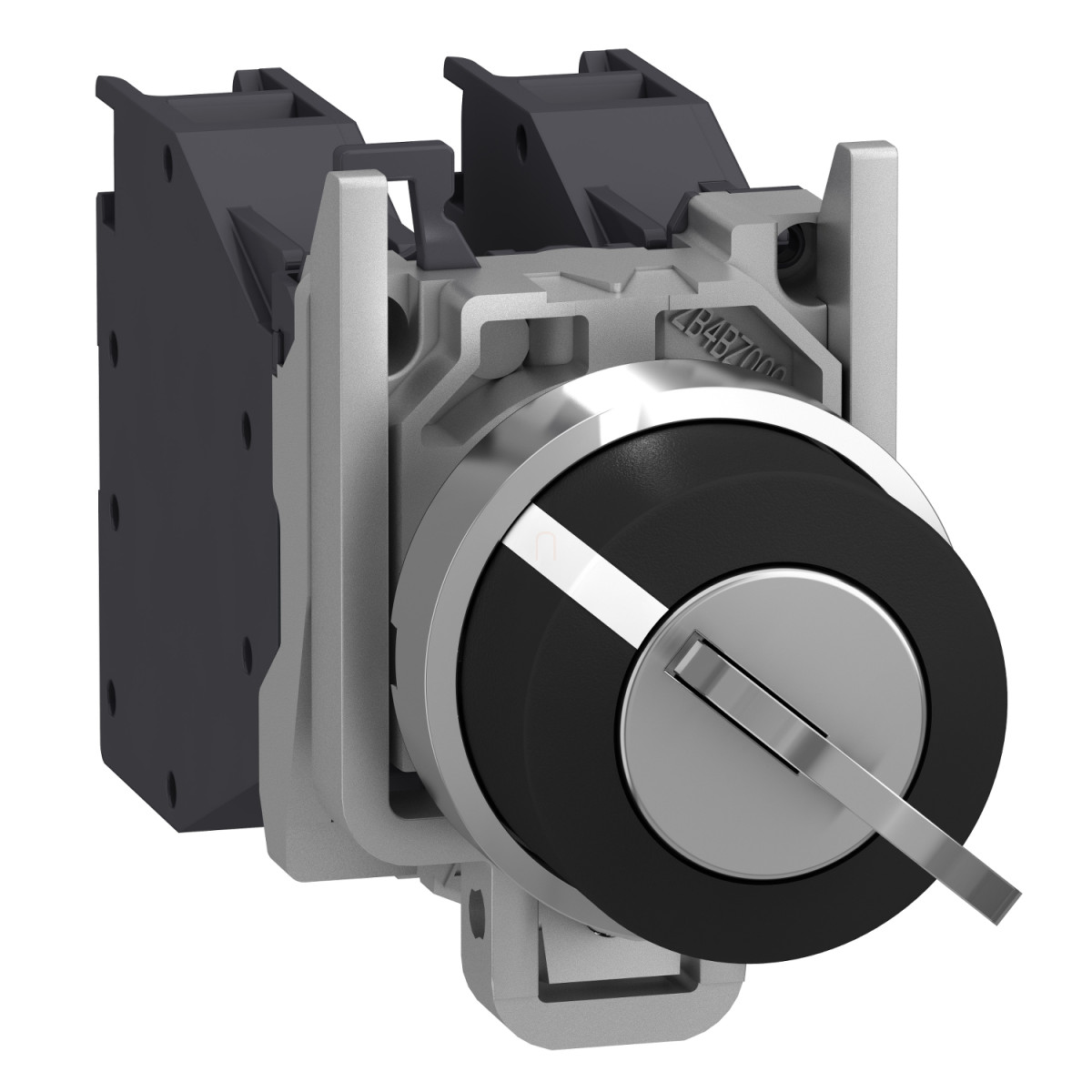

A Schneider Electric Harmony XB4BG41GEX egy komplett választókapcsoló, amely a Harmony XB4 termékcsalád tagja és robbanásveszélyes környezetben való használatra tervezték. Ez a speciális kivitelű kulcsos kapcsoló 455-ös kulcsszámmal rendelkezik, amely fokozott biztonságot nyújt az illetéktelen működtetés ellen, mivel a kulcs bármely pozícióban eltávolítható.
A XB4BG41GEX két pozícióval rendelkezik, amelyek között 90°-os elfordulással lehet váltani, és a kapcsoló "stay put" kivitelű, tehát az adott pozícióban marad a kulcs elfordítása után. A termék robbanásveszélyes környezetben való használatra minősített, amit a jelölések is bizonyítanak: Ex tb IIIC Db, Ex db eb IIC Gb, valamint II 2 GD. Ezek a jelölések igazolják, hogy a készülék por zónában (Zone 21-22) és gáz zónában (Zone 1-2) egyaránt használható. A kapcsolót az INERIS 04ATEX9004U tanúsítvány szerint hitelesítették.
Műszaki szempontból a XB4BG41GEX kapcsoló 1 NO érintkezővel rendelkezik, amely slow-break működésű. A kontakt terhelhetősége figyelemre méltó: 10 A hagyományos termikus áram, valamint különböző üzemi áramok a feszültség függvényében (1,9 A 380 V AC-nél, 3 A 240 V AC-nél, 6 A 120 V AC-nél A600 kategória szerint; illetve 0,27 A 250 V DC-nél, 0,55 A 125 V DC-nél, 2,87 A 24 V DC-nél Q300 kategória szerint). A névleges szigetelési feszültség 415 V.
A kapcsoló konstrukciója rendkívül masszív: a kezelőelem feje kerek alakú, a keret anyaga krómozott fém, míg a rögzítőgyűrű zamak ötvözetből készült. A termék IP66 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljeskörű por elleni védelmet és erős vízsugár elleni védelmet biztosít. Beépítési átmérője 22 mm, míg a rögzítőfurat ajánlott mérete 22,5 mm (22,3 mm +0,4/0 tűréssel). A kapcsoló fix panelba történő szereléséhez a panel vastagsága 1 és 6 mm között lehet.
A termék méretei kompaktak: 46,2 mm széles, 30 mm magas és 110 mm mély, a beépítési mélység 58 mm. Csatlakozása csavaros sorkapcsokkal történik, amelyek 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak be kábelvéggel, vagy 1 x 2,5 mm² keresztmetszetű vezetéket kábelvég nélkül. A javasolt meghúzási nyomaték 0,8-1,2 Nm.
A XB4BG41GEX kapcsoló -20°C és +75°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklettartománya pedig -40°C és +70°C között van. A mechanikai élettartama kiemelkedő, 5 millió kapcsolási ciklus. A termék megfelel számos nemzetközi szabványnak, köztük: IEC 60079-0:2009, EN/IEC 60079-1:2009, IEC 60079-7:2009, IEC 60079-31:2009, valamint az UL és CSA vonatkozó előírásainak is.
Schneider Electric Harmony XB4 - ATEX DG - XB4BG41GEX -komplett választókapcsoló, Ø22, 2 állású, 455 kulcsos műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Komplett választókapcsoló
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Szerelési átmérő: 22 mm
Eladási egység: 1 db
Por zóna: Zone 21 - 22
Gáz zóna: Zone 1 - 2
Működtető típusa: stay put (adott állásban maradó)
Működtető profil: kulcsos kapcsoló
Kulcs száma: 455
Érintkezők típusa és összetétele: 1 NO
Méretek
Szélesség: 46.2 mm
Magasság: 30 mm
Mélység: 110 mm
Beépítési mélység: 58 mm
Szerelési információk
Eszköz szerelése: Rögzítőfurat - átmérő: 22.5 mm +/- 0.2 mm az IEC 60947-1 szabványnak megfelelően
Rögzítési központ: >= 30 x 40 mm (tartópanel) - vastagság: 1...6 mm
Jelölések
Ex tb IIIC Db
Ex db eb IIC Gb
II 2 GD
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető helyzetének információi: 2 pozíció 90°
Kulcs kivételi helyzet: Bármely pozícióban
Érintkező működése: Slow-break (lassú bontás)
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nélkül
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - sorkapcsok
Csavaros sorkapcsok, 2 x 1.5 mm² kábelvéggel az IEC 60947-1 szabványnak megfelelően
Csavaros sorkapcsok, 1 x 2.5 mm² kábelvég nélkül az IEC 60947-1 szabványnak megfelelően
Meghúzási nyomaték: 0.8...1.2 N.m az IEC 60947-1 szabványnak megfelelően
Elektromos adatok
[Ith] hagyományos szabad levegő termikus áram: 10 A az IEC 60947-5-1 szabványnak megfelelően
[Ui] névleges szigetelési feszültség: 415 V
[Ie] névleges üzemi áram:
1.9 A 380 V, AC, A600 az IEC 60947-5-1 szabványnak megfelelően
3 A 240 V, AC, A600 az IEC 60947-5-1 szabványnak megfelelően
6 A 120 V, AC, A600 az IEC 60947-5-1 szabványnak megfelelően
0.27 A 250 V, DC, Q300 az IEC 60947-5-1 szabványnak megfelelően
0.55 A 125 V, DC, Q300 az IEC 60947-5-1 szabványnak megfelelően
2.87 A 24 V, DC, Q300 az IEC 60947-5-1 szabványnak megfelelően
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -20...75 °C
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően
Szabványok
IEC 60079-0:2009
EN/IEC 60079-1:2009
IEC 60079-7:2009
IEC 60079-31:2009
UL 60079-0
UL 60079-1
UL 60079-31
ANSI/ISA 12.12.01
CSA C22.2 No 213
Tanúsítványok
INERIS 04ATEX9004U
