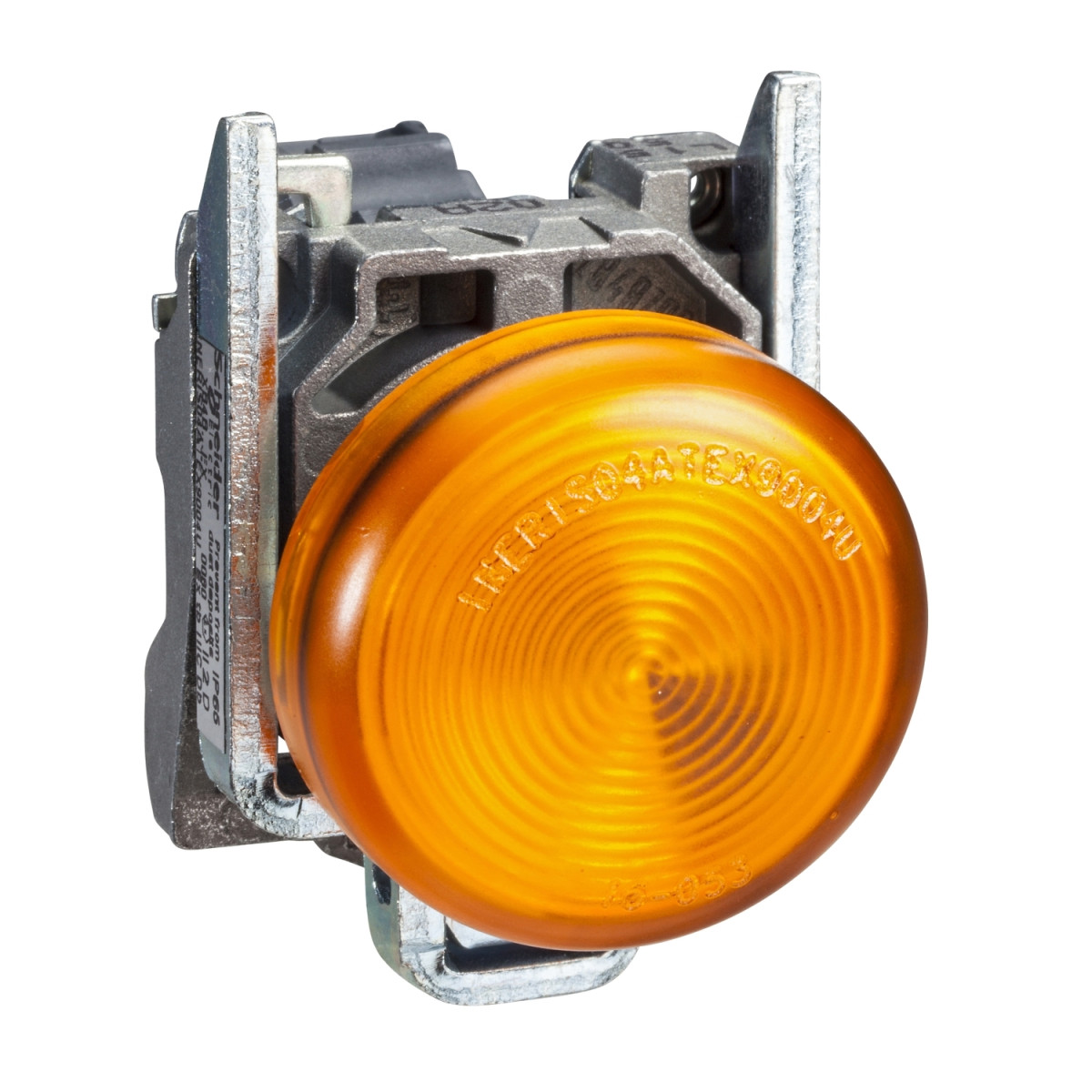

A Schneider Electric Harmony XB4BVG5EX egy kiváló minőségű kerek jelzőlámpa, amely a Harmony XB4 termékcsalád része. Ez a komplett jelzőlámpa kifejezetten ipari környezetbe tervezték, amit a robosztus kialakítás és az IP65-ös védettség is jelez. A 22 mm-es szerelési átmérőjével standard méretű szerelőnyílásokba illeszthető, így könnyen integrálható különböző vezérlőpanelekbe és ipari berendezésekbe.
A XB4BVG5EX jelzőlámpa narancs színű, beépített LED fényforrással rendelkezik, amely stabil, folyamatos fényt biztosít. Az egység 110-120 V AC tápfeszültséggel működik, 50/60 Hz-es hálózati frekvencián. A tápfeszültség megengedett tartománya 100-132 V AC. A beépített LED áramfelvétele mindössze 14 mA, ami energiatakarékos működést biztosít. Különösen figyelemreméltó a hosszú, 100 000 órás élettartam, amely jelentősen csökkenti a karbantartási igényt és növeli a berendezés megbízhatóságát.
Az XB4BVG5EX jelzőlámpa különleges tulajdonsága az ATEX tanúsítvány, amely lehetővé teszi robbanásveszélyes környezetben való használatát. A termék Ex tb IIIC jelöléssel rendelkezik, és a 21-22-es porrobbanásveszélyes zónákban alkalmazható. Az INERIS 04ATEX9004U tanúsítvány és a 94/9/EC ATEX irányelv szerinti megfelelőség biztosítja a biztonságos használatot. A bezel anyaga krómbevonatú fém, míg a rögzítőgyűrű Zamak ötvözetből készül, ami biztosítja a tartósságot. A termék standard fejkialakítású, és síklencsével van ellátva.
A műszaki paraméterek tekintetében kiemelkedő a lámpa ellenállóképessége: 7000000 Pa nyomású vízsugár ellen védett 55°C-on, 0,1 m távolságból. Az IK05 ütésállósági fokozat és az IP65-ös védettség további biztonságot nyújt a por és víz behatolása ellen. A NEMA 13 és NEMA 4X védettségi szabványoknak is megfelel. A szerelési mélység 43 mm, a rögzítőközpont legalább 30 x 40 mm méretű támasztópanelt igényel. A csatlakozás csavaros kapcsokkal történik, amely lehetővé teszi 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvég nélkül, vagy ≤ 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvéggel, az IEC 60947-1 szabványnak megfelelően.
A termék kiváló elektromos tulajdonságokkal rendelkezik: 250 V névleges szigetelési feszültség (Ui) 3-as szennyezettségi fokozattal, 4 kV névleges impulzusállóság (Uimp), valamint 1 kV túlfeszültség-állóság az IEC 61000-4-5 szerint. A működési hőmérséklettartománya -20…60°C, tárolási hőmérséklettartománya pedig -40...70°C. A jelzőlámpa nagy megbízhatóságát a szigorú tesztelés biztosítja: ellenáll az 5 gn amplitúdójú rezgésnek 12...500 Hz frekvenciatartományban, valamint a 30 gn (18 ms) és 50 gn (11 ms) félszinuszos gyorsulású ütéseknek. Elektromágneses zavartűrése is kiváló, így ipari környezetben is megbízhatóan működik. A Schneider Electric XB4BVG5EX ATEX jelzőlámpa ideális választás olyan ipari alkalmazásokhoz, ahol robbanásveszélyes por jelenlétével kell számolni, és hosszú távú, megbízható működésre van szükség.
Schneider Electric Harmony XB4 - ATEX D - XB4BVG5EX -kerek jelzőlámpa Ø 22 - IP65 - sárga - LED - 120 V - ATEX műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett jelzőlámpa
Készülék rövid neve: XB4
Előlap anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Fejkialakítás: Standard
Szerelési átmérő: 22 mm
Porzóna: 21-22-es zóna
Jelölés: Ex tb IIIC
További információk: Síklencsével
Kiegészítő jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Eszköz felszerelése: 22,5 mm átmérőjű rögzítőfurat 22,3 +0,4/0
Rögzítési középpont: >= 30 x 40 mm (támasztópanel)
Beépítési mélység: 43 mm
Jelzőegység-fej alakja: Kerek
Sapka/működtető vagy lencse színe: Narancs
Csatlakozók: Csavaros szorítókapocs, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozók: Csavaros szorítókapocs, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzusállóság [Uimp]: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Fényforrás: Beépített LED
Fényforrás színe: Narancs
Névleges tápfeszültség [Us]: 110...120 V AC 50/60 Hz
Tápfeszültség határok: 100…132 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség-állóság: 1 kV az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -20…60 °C
Túlfeszültségi kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 12...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém alkatrészeken) az IEC 61000-4-2 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 8 kV szabad levegőben (szigetelő alkatrészeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
