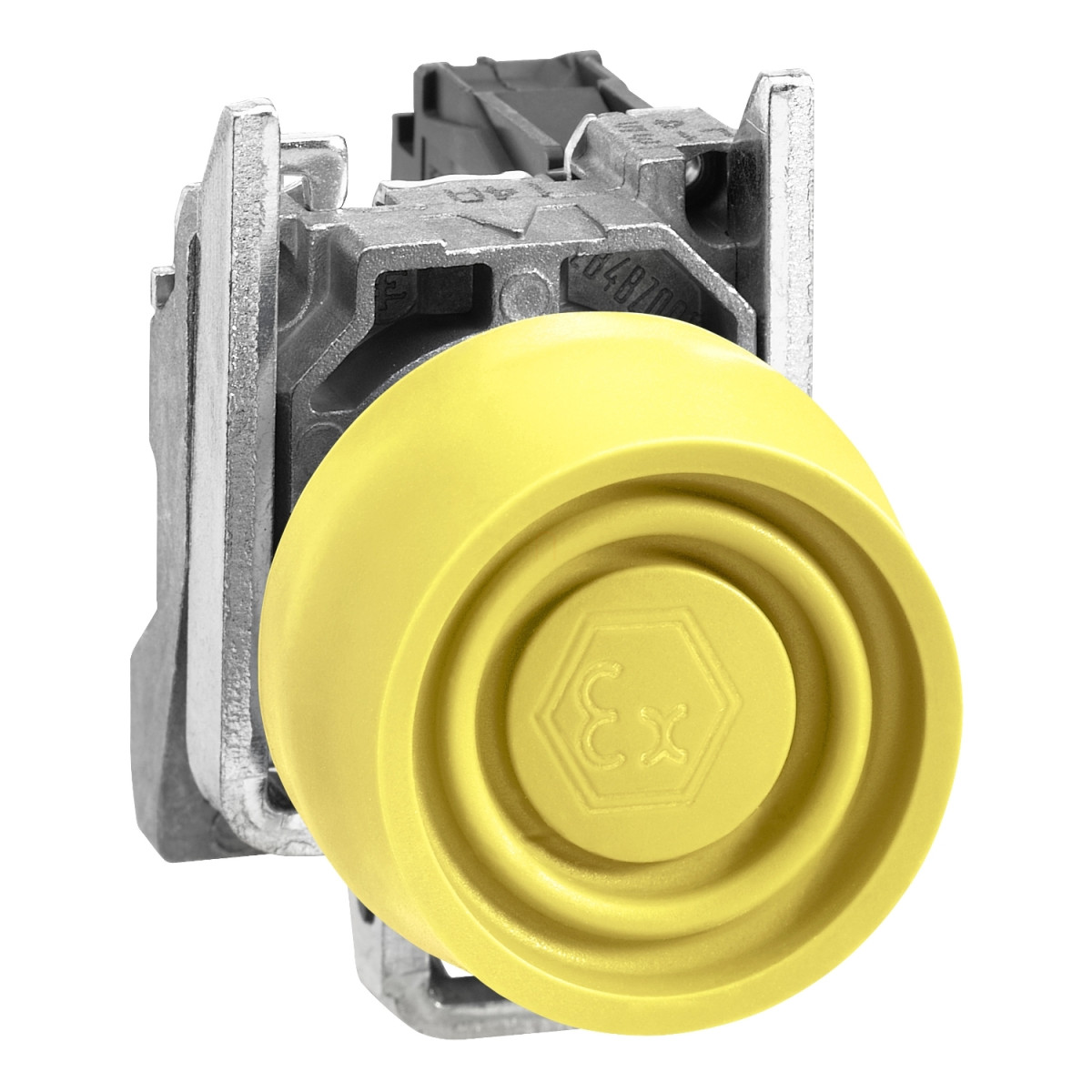

A Schneider Electric Harmony XB4BPS51EX egy kiváló minőségű, robusztus kivitelű sárga nyomógomb, amely specifikusan ATEX környezetbe terveztek. Ez a komplett nyomógomb kiemelkedő megbízhatóságot és biztonságot kínál veszélyes, porrobbanásveszélyes területeken való használatra, amit az Ex tb IIIC jelölés is tanúsít, megfelelve a 94/9/EC ATEX direktívának és az IEC szabványoknak.
A Harmony XB4 termékcsalád részeként ez a 22 mm átmérőjű, rugós visszatérésű nyomógomb standard fejkialakítással és 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik. A sárga, kiemelkedő kezelőfelület színes szilikonborítással (booted) van ellátva, ami növeli a láthatóságot és a biztonságot. A termék különösen alkalmas Zone 21-22 porrobbanásveszélyes területeken történő alkalmazásra, ahol kritikus fontosságú a megbízhatóság és a robbanásvédelem. Az INERIS 04ATEX9004U tanúsítvány garantálja a termék megfelelőségét a legszigorúbb biztonsági előírásoknak is.
A nyomógomb műszaki jellemzői lenyűgözőek: 7000000 Pa nagynyomású mosással szembeni ellenállás 55°C-on, 0,1 m távolságból; 5 millió mechanikai működési ciklus; és kimagasló elektromos megbízhatóság (Λ < 10exp(-6) tiszta környezetben 5V, 1 mA mellett). A beépítési mélység 43 mm, a rögzítőfurat átmérője 22,5 mm (22,3 mm +0,4/0), teljes működési útja 4,3 mm, míg az elektromos állapot változásához szükséges út 2,6 mm. A működtetéshez szükséges erő 3,8 N. A termék IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, valamint megfelel a NEMA 13 és NEMA 4X szabványoknak, így rendkívül ellenálló a por és nedvesség behatolásával szemben, valamint ellenáll a nagynyomású vízsugárnak is.
A Schneider Electric XB4BPS51EX nyomógomb csatlakoztatása csavaros kapcsokkal történik, amelyek lehetővé teszik 2 x 1,5 mm² vezeték csatlakoztatását érvéghüvellyel vagy 1 x 0,22...2 x 2,5 mm² vezeték csatlakoztatását érvéghüvely nélkül. A csavarok meghúzási nyomatéka 0,8...1,2 Nm. Az eszköz kiváló vibrációállósággal (5 gn, f=2...500 Hz) és ütésállósággal (30 gn 18 ms-ig vagy 50 gn 11 ms-ig) rendelkezik. A termék alkalmas különböző üzemi körülményekhez, működési hőmérséklet-tartománya -40...+70°C, a tárolási hőmérséklet-tartomány szintén -40...+70°C. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fok mellett), a névleges lökőfeszültség-állóság pedig 6 kV.
Schneider Electric Harmony XB4 - ATEX D - XB4BPS51EX -sárga nyomógomb Ø 22 - visszatérő - 1 NO - ATEX műszaki adatok
Általános jellemzők
Terméktípus: Komplett nyomógomb
Termékcsalád: Harmony XB4
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejkialakítás: Standard
Szerelési átmérő: 22 mm
Porzóna: Zone 21 - 22
Működtető típusa: Rugós visszatérésű
Működtető profilja: Sárga, kiemelkedő
Működtető kiegészítő információ: Szilikonborításos (színes)
Érintkező típus és összetétel: 1 NO
Részletes specifikációk
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
Eszköz rögzítése: Rögzítőlyuk - átmérő: 22,5 mm (22,3 +0,4/0) az IEC 60947-1 szabványnak megfelelően
Rögzítési középpont: >= 30 x 40 mm (szerelőpanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú bontás
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 5000000 ciklus
Elektromos paraméterek
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 Nm az IEC 60947-1 szerint
Csavarfej forma: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Hagyományos szabad levegőáramlás mellett mérhető termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Környezeti feltételek
Védettségi fokozat: IP66, IP67, IP69, IP69K
NEMA védettség: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség-kategória: I az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U, GL, DNV
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
