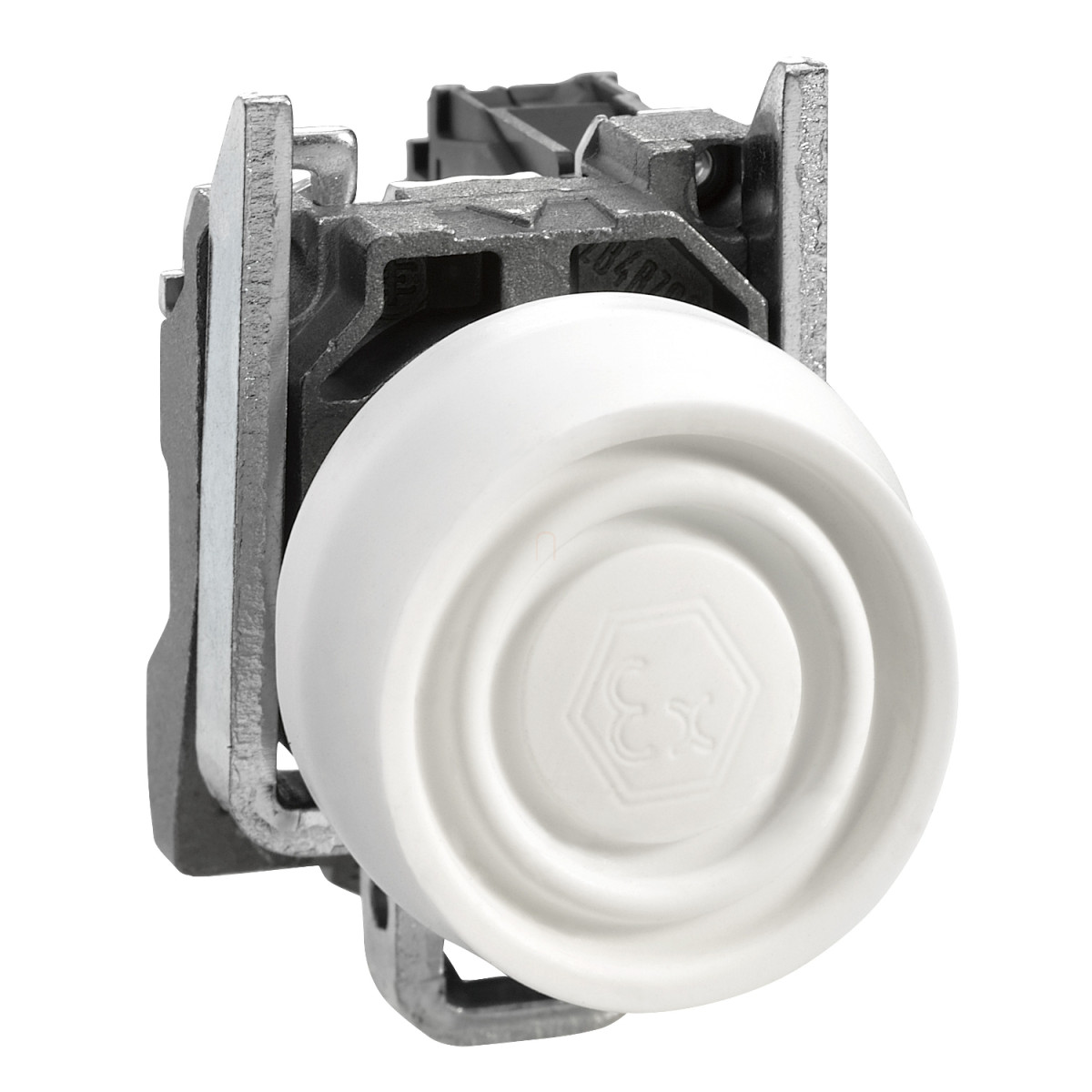

Schneider Electric Harmony XB4 - ATEX D - XB4BPS11EX -komplett nyomógomb, Ø22, fém, 1NO, fehér, színes védőspkával műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett nyomógomb
Rövid készüléknév: XB4
Előlapkeret anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejkialakítás típusa: Standard
Szerelési átmérő: 22 mm
Oszthatatlan egységenkénti értékesítés: 1
Porzóna: 21-es, 22-es zóna
Működtető típusa: rugós visszatérésű
Működtető kialakítása: Fehér, kiemelkedő
Működtető kiegészítő információ: Védőburkolattal ellátott (színes szilikon)
Érintkezők típusa és összetétele: 1 NO
Kiegészítő jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Készülék szerelése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szabvány szerint
Rögzítési közép: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkező működés: Lassú-megszakítás
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 5000000 ciklus
Csatlakozás
Csatlakozás - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelelvéggel, az IEC 60947-1 szabványnak megfelelően
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelelvég nélkül, az IEC 60947-1 szabványnak megfelelően
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szabványnak megfelelően
Elektromos jellemzők
Rövidzárlati védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szabványnak megfelelően
Konvencionális szabad levegőn mért hőáram: 10 A az IEC 60947-5-1 szabványnak megfelelően
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szabványnak megfelelően
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szabványnak megfelelően
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szabványnak megfelelően, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szabványnak megfelelően
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültségi kategória: I az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványok: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: DNV, GL, INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulási hullámformára az IEC 60068-2-27 szabványnak megfelelően, 50 gn (időtartam = 11 ms) félszinuszos gyorsulási hullámformára az IEC 60068-2-27 szabványnak megfelelően
