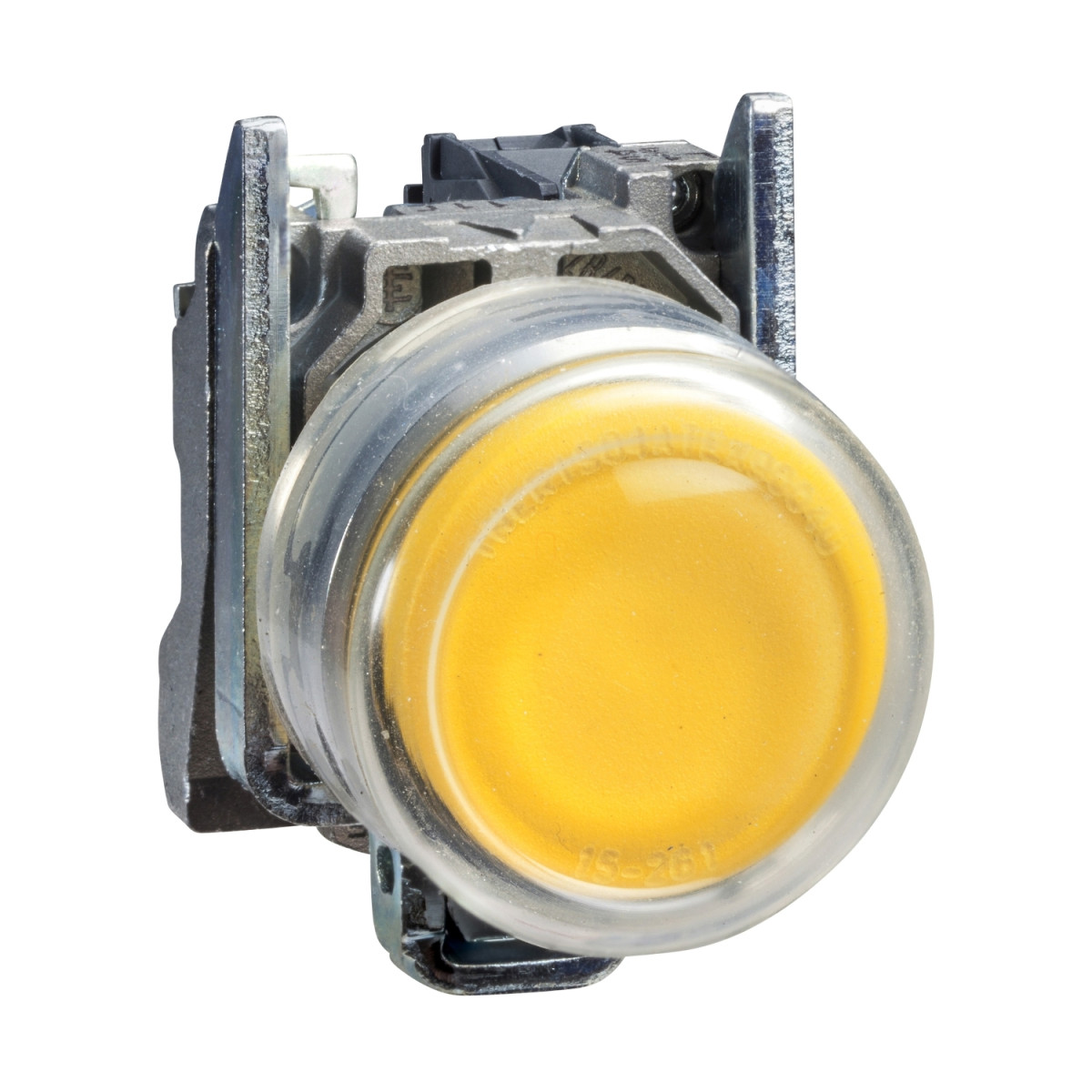

A Schneider Electric Harmony XB4BP583M5EX egy komplett világító nyomógomb, amely robbanásveszélyes környezetben való használatra is alkalmas az ATEX minősítésének köszönhetően. Ez a sárga, flush kivitelű, 22 mm átmérőjű nyomógomb ideális választás ipari környezetben, különösen olyan területeken, ahol porrobbanás veszélye állhat fenn (21-22-es zóna).
A termék különleges tulajdonsága a rugós visszatérítésű működtetés és a védőburkolat (átlátszó szilikon), amely növeli a nyomógomb védettségét és élettartamát. A kapcsolóérintkező kialakítása 1 NO (záró), ami ideálisan használható vezérlő alkalmazásokban. A terméket 230 V AC tápfeszültségre tervezték, így közvetlenül csatlakoztatható a hálózati feszültségre. A krómozott fém keret és a Zamak rögzítőgyűrű nem csak esztétikus megjelenést, hanem tartós kivitelt is biztosít.
A Harmony XB4BP583M5EX műszaki paraméterei lenyűgözőek: ellenáll 7000000 Pa nagynyomású mosásnak 55°C-on 0,1 m távolságból, ami különösen hasznos olyan környezetben, ahol rendszeres tisztítás szükséges. A készülék beépítési méretei precízen meghatározottak: 22,5 mm átmérőjű furaton keresztül történik a szerelés, a minimális rögzítési távolság 30 x 40 mm. A nyomógomb beépítési mélysége 43 mm, ami tervezéskor fontos szempont lehet. A működtetés slow-break típusú, működési útja 2,6 mm (amikor az NO érintkező állapotot vált), míg a teljes út 4,3 mm. A működtetési erő 3,8 N az NO érintkező állapotváltásához.
A termék rendkívüli mechanikai tartósságot kínál, 5000000 kapcsolási ciklust garantálva. Az elektromos csatlakoztatás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² kábelérrel vagy 1 x 0,22...2 x 2,5 mm² vezetékkel használhatók kábelvég nélkül, az IEC 60947-1 szabvány szerint. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között ajánlott.
A csavarfej kialakítása sokoldalú: kompatibilis kereszthornyú (Phillips 1-es és Pozidriv 1-es), valamint lapos (4 mm és 5,5 mm) csavarhúzókkal is. Az érintkezők anyaga ezüstötvözet (Ag/Ni), amely kiváló vezetőképességet és hosszú élettartamot biztosít. Rövidzárlat elleni védelemként 10 A-es gG típusú biztosíték használata ajánlott. Az IEC 60947-5-1 szabvány szerinti hagyományos szabad levegőn mérhető termikus áram (Ith) értéke 10 A. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat), míg a névleges lökőfeszültség-állóság (Uimp) 6 kV az IEC 60947-1 szerint.
Schneider Electric Harmony XB4 - ATEX D - XB4BP583M5EX -sárga világító nyomógomb - Ø 22 - 240 V - ATEX műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett világító nyomógomb
Eszköz rövidnév: XB4
Keret anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Porzóna: 21-22-es zóna
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Sárga, süllyesztett
Működtető kiegészítő információ: Védőburkolattal ellátott (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Kiegészítő információk
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
Eszköz felszerelése: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Rögzítési mód: Egyszeres csavar: 0,8...1,2 N.m
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú bontású
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozás)
Teljes út: 4,3 mm
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai tartósság: 5000000 ciklus
Csatlakozás - terminálok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szerint
Hagyományos szabad levegős termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Világítás jellemzők
Jelzés típusa: Állandó
Fényforrás: Integrált LED
Névleges tápfeszültség: 230 V AC 50/60 Hz
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Környezeti jellemzők
Védettségi szint: IP65 az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi szint: IK05 az IEC 50102 szerint
Működési hőmérséklet: -40...70°C
Tárolási hőmérséklet: -40...70°C
Túlfeszültség kategória: I az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
