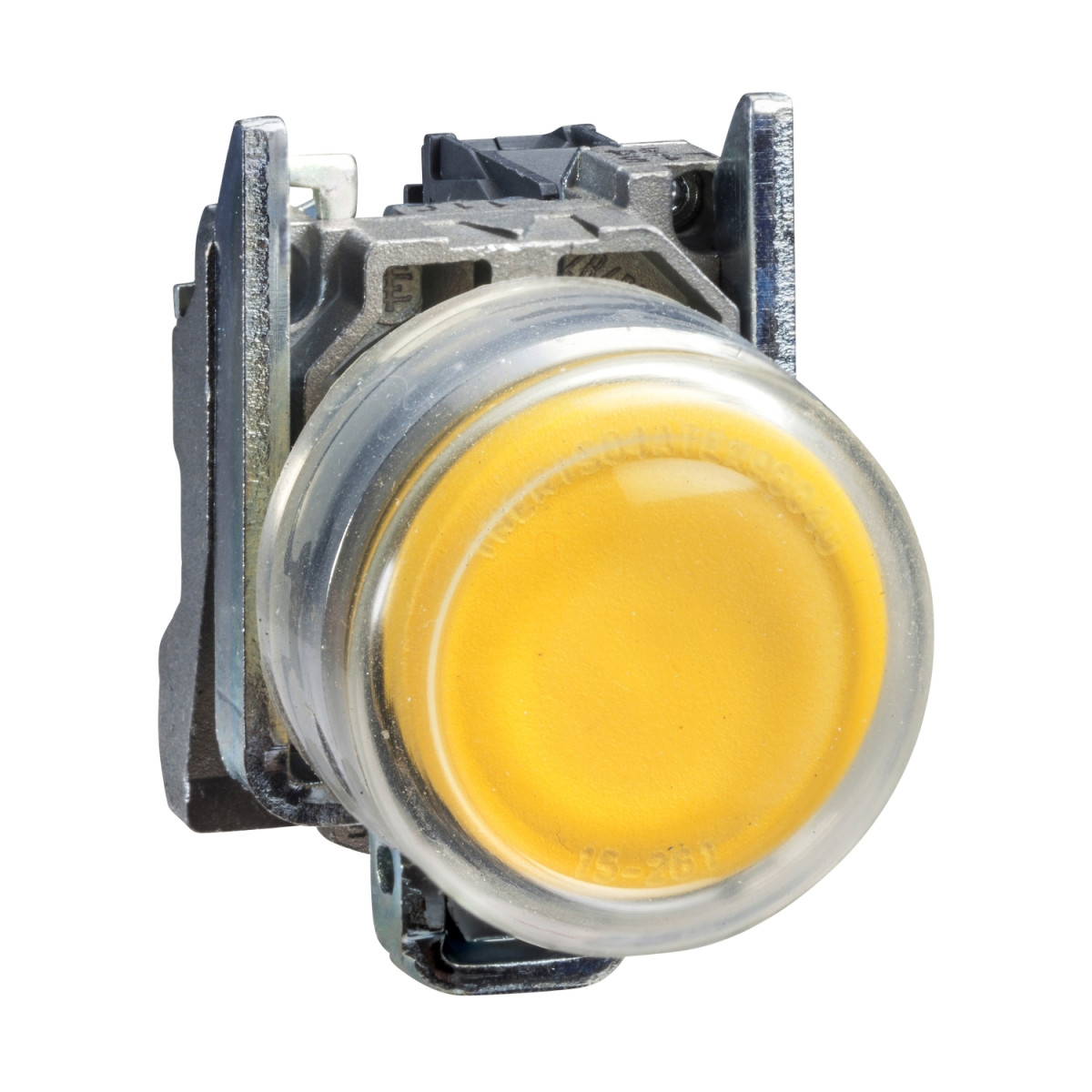

A Schneider Electric Harmony XB4BP583BG5EX egy komplett, megvilágított nyomógomb, amely kifejezetten robbanásveszélyes környezetben történő használatra készült, és ATEX tanúsítvánnyal rendelkezik. Ez a sárga színű, 22 mm átmérőjű nyomógomb ideális választás olyan ipari alkalmazásokhoz, ahol a magas szintű biztonság és megbízhatóság alapvető követelmény.
A Harmony XB4 termékkategória részeként ez a nyomógomb krómozott fém előlappal és Zamak rögzítőgyűrűvel rendelkezik, ami kiváló tartósságot biztosít még a legmostohább ipari körülmények között is. A sárga színű, síkba illeszkedő működtető felület átlátszó szilikon védőburkolattal ("booted") van ellátva, ami védi a belső alkatrészeket a szennyeződésektől és folyadékoktól. A termék IP65 védettségi szinttel rendelkezik, és ellenáll a nagy nyomású mosásnak is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). A nyomógomb 21-es és 22-es porvédelmi zónákban használható, és Ex tb IIIC jelöléssel rendelkezik.
Műszaki szempontból a XB4BP583BG5EX nyomógomb rugós visszatérésű működtetővel és 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik. Tápfeszültsége 24-120V AC/DC között lehet, ami rendkívüli rugalmasságot biztosít a különböző vezérlési alkalmazásokban. A beépített LED-es megvilágítás folyamatos fényt biztosít, így a nyomógomb állapota könnyen észlelhető még gyenge fényviszonyok között is. A LED várható élettartama 100 000 óra névleges feszültségen és 25°C-os hőmérsékleten.
A termék szerelése és telepítése egyszerű: 22,5 mm átmérőjű rögzítőfuratot igényel (ajánlott: Ø 22,5 mm, elfogadható: Ø 22,3 mm +0,4/0 az IEC 60947-1 szabvány szerint). A támasztópanelen legalább 30 x 40 mm-es rögzítési távolság szükséges. A nyomógomb egyetlen csavarral rögzíthető 0,8-1,2 Nm nyomatékkal, beépítési mélysége pedig 43 mm. Az érintkezők csavaros kapcsokkal csatlakoztathatók, maximum 2 x 1,5 mm² keresztmetszetű kábelvéggel vagy 1 x 0,22...2 x 2,5 mm² kábelvég nélkül. A kapcsok meghúzási nyomatéka 0,8-1,2 Nm.
A Harmony XB4BP583BG5EX kiemelkedő mechanikai és elektromos tartósságot kínál: mechanikai élettartama 5 millió működési ciklus. Az elektromos tartóssága 1 millió ciklus különböző terhelési feltételek mellett, például AC-15 üzemmódban 2A/230V, 3A/120V vagy 4A/24V terhelésnél, illetve DC-13 üzemmódban 0,2A/110V vagy 0,5A/24V terhelésnél, max. 3600 ciklus/óra működési frekvenciával és 0,5 terhelési tényezővel. A nyomógomb üzemelési működési ereje 3,8 N, teljes úthossza pedig 4,3 mm, amiből 2,6 mm szükséges az NO érintkező állapotának megváltoztatásához.
Harmony XB4BP583BG5EX műszaki adatok
Általános tulajdonságok
Termékkategória: Harmony XB4
Termék típusa: Komplett megvilágított nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Porzóna: 21-es és 22-es zóna
Működtető tulajdonságok
Működtető típusa: Rugós visszatérésű
Működtető profilja: Sárga, síkba illeszkedő
Működtető kiegészítő információ: Védőburkolatos (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Mechanikai és szerelési jellemzők
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Eszköz szerelése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (támasztópanel)
Rögzítési mód: Egyetlen csavar: 0,8...1,2 N.m
Beépítési mélység: 43 mm
Elektromos jellemzők
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú megszakítás
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapot változás)
Működési út (teljes): 4,3 mm
Működtetési erő: 3,8 N NO elektromos állapot változás
Tartóssági adatok
Mechanikai tartósság: 5000000 ciklus
Csatlakozás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Világítási tulajdonságok
Jelzés típusa: Folyamatos
Fényforrás: Integrált LED
Névleges tápfeszültség: 24...120 V AC/DC 50/60 Hz
Tápfeszültség határértékek: 19,2...132 V DC / 21,6...132 V AC
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Védettség
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
