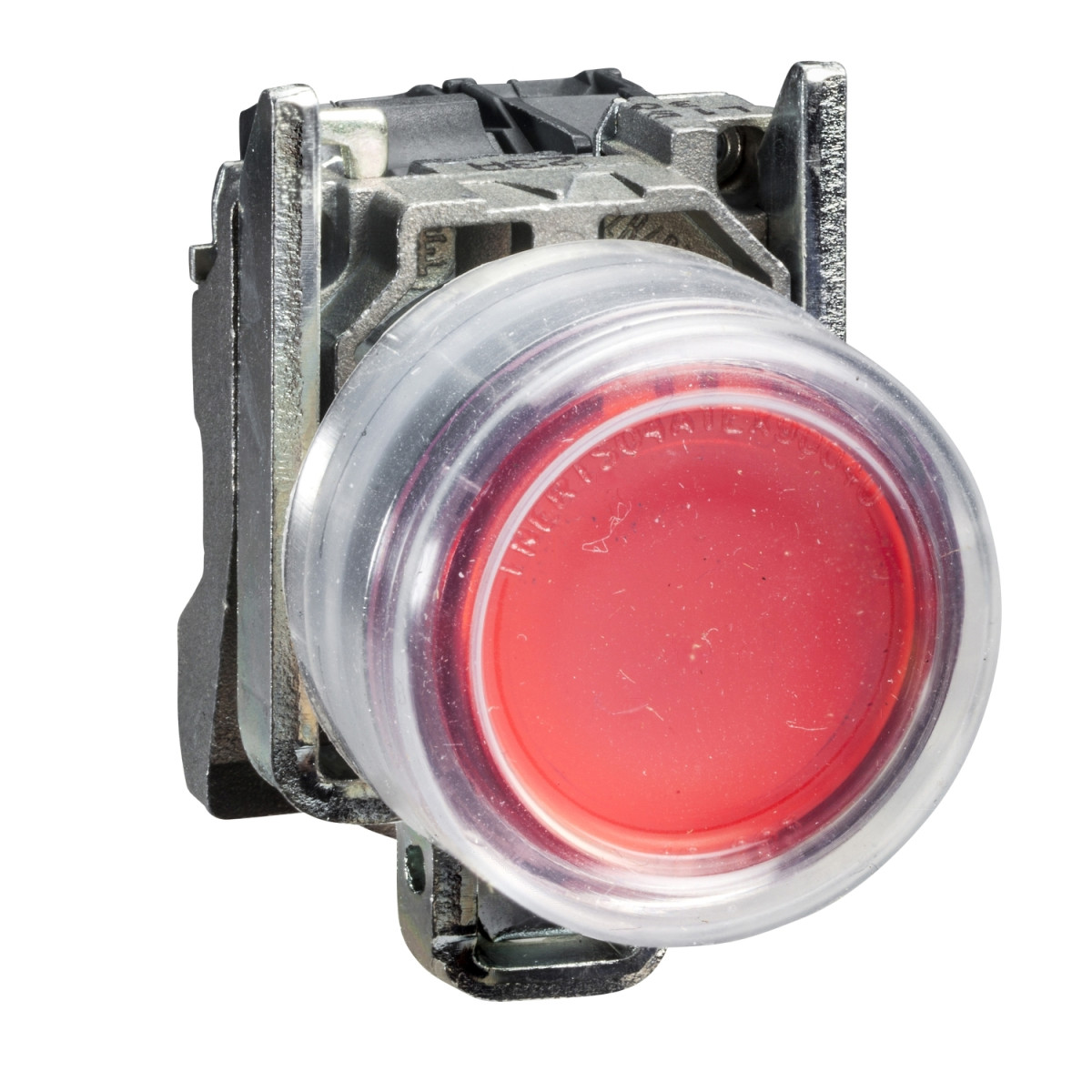

A Schneider Electric Harmony XB4 termékcsaládba tartozó XB4BP483M5EX egy kiváló minőségű, komplett világító nyomógomb, amely kifejezetten ipari környezetbe készült. Ez a robusztus, krómozott fém házas kapcsoló tökéletes választás olyan alkalmazásokhoz, ahol megbízható működésre és hosszú élettartamra van szükség, különösen poros környezetben, hiszen ATEX Zone 21-22 besorolással rendelkezik.
A piros színű, süllyesztett nyomófelülettel és átlátszó szilikon védősapkával (booted) ellátott nyomógomb 22 mm-es szabványos szerelőnyílásba illeszthető. A termék rugós visszatérítésű működtetéssel és 1 NC (záró) érintkezővel rendelkezik, amely megbízható kapcsolást biztosít. A nyomógomb beépített LED világítással rendelkezik, amely 230V AC feszültségen működik, így tökéletes visszajelzést ad a kezelő számára a rendszer állapotáról.
A Schneider Electric XB4BP483M5EX nyomógomb rendkívüli tartósságot kínál 5 millió kapcsolási ciklussal, ami kiemelkedő érték az iparban. A termék IP65 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeknek is, így teljesen por- és vízsugár ellen védett. Ellenáll a nagy nyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból), ami különösen hasznos olyan ipari környezetekben, ahol rendszeres tisztítás szükséges. A termék ütésállósága IK05 az IEC 50102 szabvány szerint, és ellenáll akár 50 g gyorsulásnak is (fél-szinusz hullám, 11 ms időtartammal) az IEC 60068-2-27 szabvány szerint.
A Schneider XB4BP483M5EX nyomógomb telepítése rendkívül egyszerű: a 22,5 mm átmérőjű szerelőnyílásba helyezhető, és egyetlen csavarral rögzíthető 0,8-1,2 Nm nyomatékkal. Az elektromos csatlakoztatás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékek befogadására alkalmasak érvéghüvellyel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek befogadására érvéghüvely nélkül. A termék beépítési mélysége mindössze 43 mm, így kompakt kialakítású vezérlőpanelekbe is könnyen beépíthető. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, és az ATEX direktívának (94/9/EC), valamint INERIS 04ATEX9004U tanúsítvánnyal rendelkezik.
Schneider Electric Harmony XB4 - ATEX D - XB4BP483M5EX -világító nyomógomb, fém, 1NC, piros, átlátszó védősapkával, 240VAC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Típus: Komplett világító nyomógomb
Rövid megnevezés: XB4
Előlap anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Fej típusa: Szabvány
Szerelési átmérő: 22 mm
Por zóna besorolás: Zone 21 - 22
Működtető típusa: Rugós visszatérítésű
Működtető profil: Piros süllyesztett
Működtető kiegészítő információ: Védősapkával ellátott (átlátszó szilikon)
Érintkező típusa és összetétele: 1 NC
Kiegészítő műszaki adatok
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
Eszköz rögzítése: Szerelőnyílás - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szabványnak megfelelően
Rögzítési középpont: >= 30 x 40 mm (támasztópanel)
Rögzítési mód: Egy csavar: 0,8...1,2 Nm
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú-bontás
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1,5 mm (NC elektromos állapot változás) 4,3 mm (teljes út)
Működtetési erő: 3,5 N NC elektromos állapot változásnál
Mechanikai élettartam: 5000000 ciklus
Csatlakozási és elektromos adatok
Csatlakozások - csatlakozók: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok: 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos kompatibilis Philips 1-es csavarhúzóval, Kereszthornyos kompatibilis pozidriv 1-es csavarhúzóval, Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval, Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Fényforrás: Integrált LED
[Us] névleges tápfeszültség: 230 V AC 50/60 Hz
Tápfeszültség határok: 195...264 V AC
Áramfelvétel: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Környezeti jellemzők és védettség
Védettségi kezelés: TH
Környezeti hőmérséklet tároláskor: -40...70°C
Környezeti hőmérséklet működés közben: -40...70°C
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK05 az IEC 50102 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
