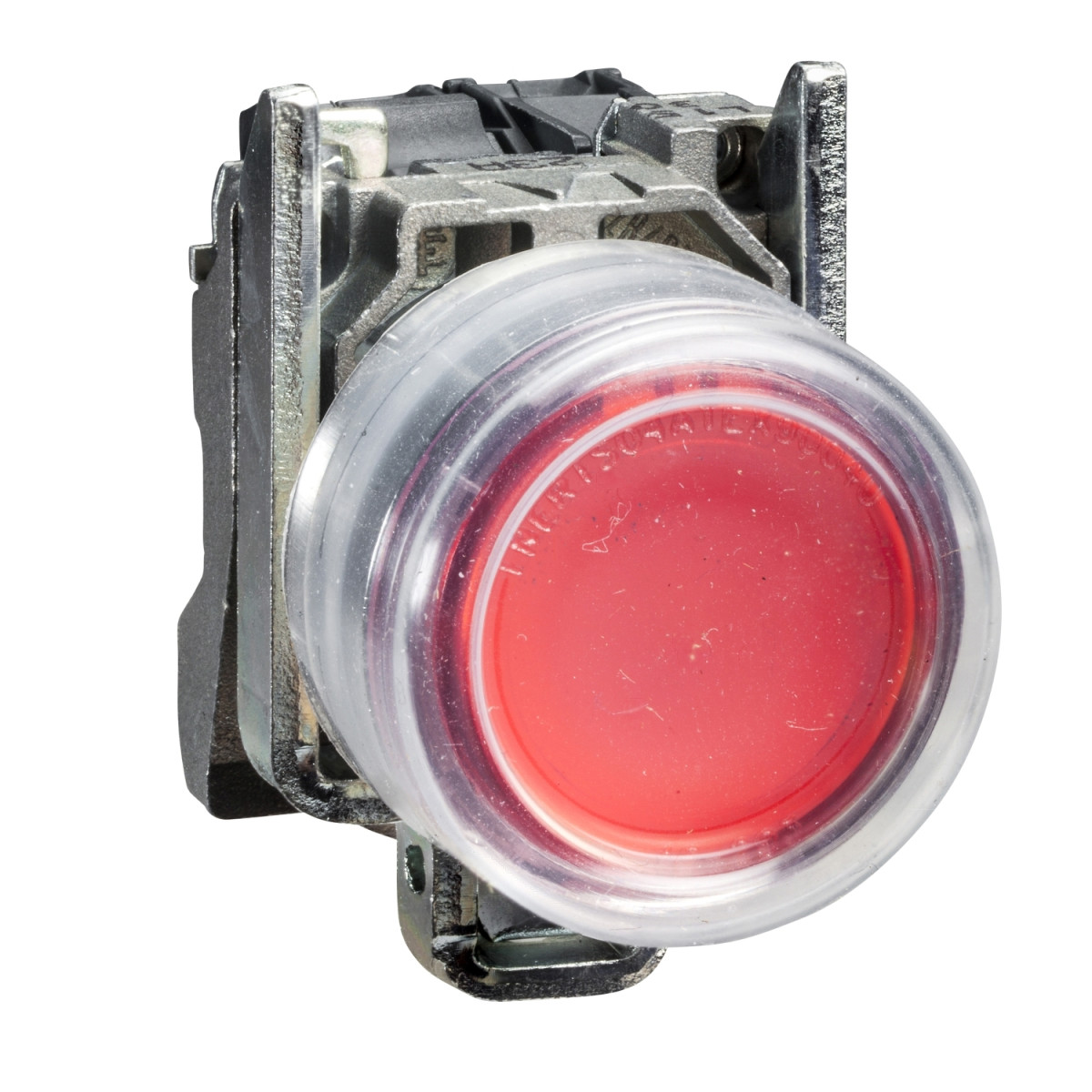

A Schneider Electric Harmony XB4BP483B5EX egy komplett világító nyomógomb az ATEX D robbanásveszélyes környezetbe tervezett Harmony XB4 termékcsalád tagja. Ez a prémium minőségű, piros színű, rugós visszatérésű nyomógomb 22 mm-es beépítési átmérővel rendelkezik, ami az ipari automatizálás területén szabványos méretnek számít, így könnyen beilleszthető a meglévő rendszerekbe.
A termék különlegessége az átlátszó szilikon védősapka (booted), amely extra védelmet biztosít a nyomógombnak, növelve annak ellenállóságát a porral és nedvességgel szemben. Az IP65-ös védettségének köszönhetően a készülék tökéletesen ellenáll a pornak és a vízsugárnak, így kiválóan alkalmas olyan környezetben történő használatra, ahol fokozott igénybevételnek van kitéve. A robbanásveszélyes környezetben való használhatóságot az Ex tb IIIC jelölés garantálja, amely a 21-22-es porzónákban való alkalmazhatóságot jelenti. A termék INERIS 04ATEX9004U tanúsítvánnyal rendelkezik, és megfelel a 94/9/EC - ATEX direktívának.
Műszaki szempontból a Harmony XB4BP483B5EX 24V AC/DC tápfeszültséggel működik, 50/60 Hz frekvencián, és egyetlen alaphelyzetben zárt (NC) érintkezővel rendelkezik. A beépített LED állandó fényt biztosít, áramfelvétele mindössze 18 mA. A nyomógomb működtető ereje 3,5 N, az érintkező működése lassú bontású (slow-break), és rendelkezik pozitív nyitási funkcióval az IEC 60947-5-1 szabvány K függeléke szerint. A működési út 1,5 mm az elektromos állapot változásáig, a teljes út pedig 4,3 mm. Ez a tulajdonság különösen fontos biztonsági alkalmazásokban, ahol a megbízható működés elengedhetetlen.
A nyomógomb mechanikai élettartama rendkívül hosszú, 5 000 000 kapcsolási ciklust garantál a gyártó, míg az elektromos élettartam 1 000 000 ciklus különböző terhelési feltételek mellett. A beépített LED élettartama 100 000 óra névleges feszültségen és 25°C-os környezeti hőmérsékleten. A termék -40°C és +70°C közötti hőmérséklettartományban használható, ami rendkívül széles üzemeltetési tartományt jelent, és lehetővé teszi a szélsőséges körülmények közötti alkalmazást is.
A XB4BP483B5EX nyomógomb csatlakoztatása csavaros kapcsokkal történik, amely lehetővé teszi legfeljebb 2 x 1,5 mm² keresztmetszetű vezeték bekötését érvéghüvellyel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését érvéghüvely nélkül. A csatlakozókapcsok meghúzási nyomatéka 0,8-1,2 Nm között van. A készülék rögzítése egyszerű, egyetlen csavarral történik, 0,8-1,2 Nm nyomatékkal, a beépítési mélység pedig 43 mm. A nyomógomb különböző csavarfejekkel kompatibilis, beleértve a kereszthornyos (Philips és pozidriv), valamint a normál és széles laposfejű csavarhúzókat, ami megkönnyíti a telepítést és karbantartást.
Schneider Electric Harmony XB4 - ATEX D - XB4BP483B5EX -komplett világító nyomógomb, Ø22, fém, 1NC, piros, átlátszó védősapkával, 24VAC/DC műszaki adatok
Alapadatok
Termékcsalád: Harmony XB4
Terméktípus: Komplett világító nyomógomb
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítő gallér anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Működési jellemzők
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros, süllyesztett
Működtető további információ: Védősapkás (átlátszó szilikon)
Érintkező típus és összetétel: 1 NC
Mechanikai élettartam: 5000000 ciklus
Működtető erő: 3.5 N NC elektromos állapotváltozás
Működési út: 1.5 mm (NC elektromos állapotváltozás), 4.3 mm (teljes út)
Elektromos jellemzők
Érintkező anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegős hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Világítási jellemzők
Jelzés típusa: Állandó
Fényforrás: Beépített LED
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Tápfeszültség határok: 19.2...30 V DC, 21.6...26.4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Környezeti jellemzők
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Porzóna: 21-22-es zóna
Jelölés: Ex tb IIIC
Üzemi környezeti hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Szerelési jellemzők
Eszköz rögzítése: Rögzítő furat - átmérő: 22.5 mm 22.3 +0.4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Rögzítési mód: Egyetlen csavar: 0.8...1.2 N.m
Beépítési mélység: 43 mm
Csatlakozás
Csatlakozások - kapcsok: Csavaros szorító kapcsok, <= 2 x 1.5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros szorító kapcsok, 1 x 0.22...2 x 2.5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0.8...1.2 N.m az IEC 60947-1 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
Kiegészítő jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0.1 m
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval, kereszt kompatibilis pozidriv 1-es csavarhúzóval, hornyos kompatibilis lapos Ø 4 mm csavarhúzóval, hornyos kompatibilis lapos Ø 5.5 mm csavarhúzóval
Érintkező működése: Lassú bontású
Pozitív nyitás: Az IEC 60947-5-1 K függeléke szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V, 1 mA tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V, 5 mA tiszta környezetben az IEC 60947-5-4 szerint
