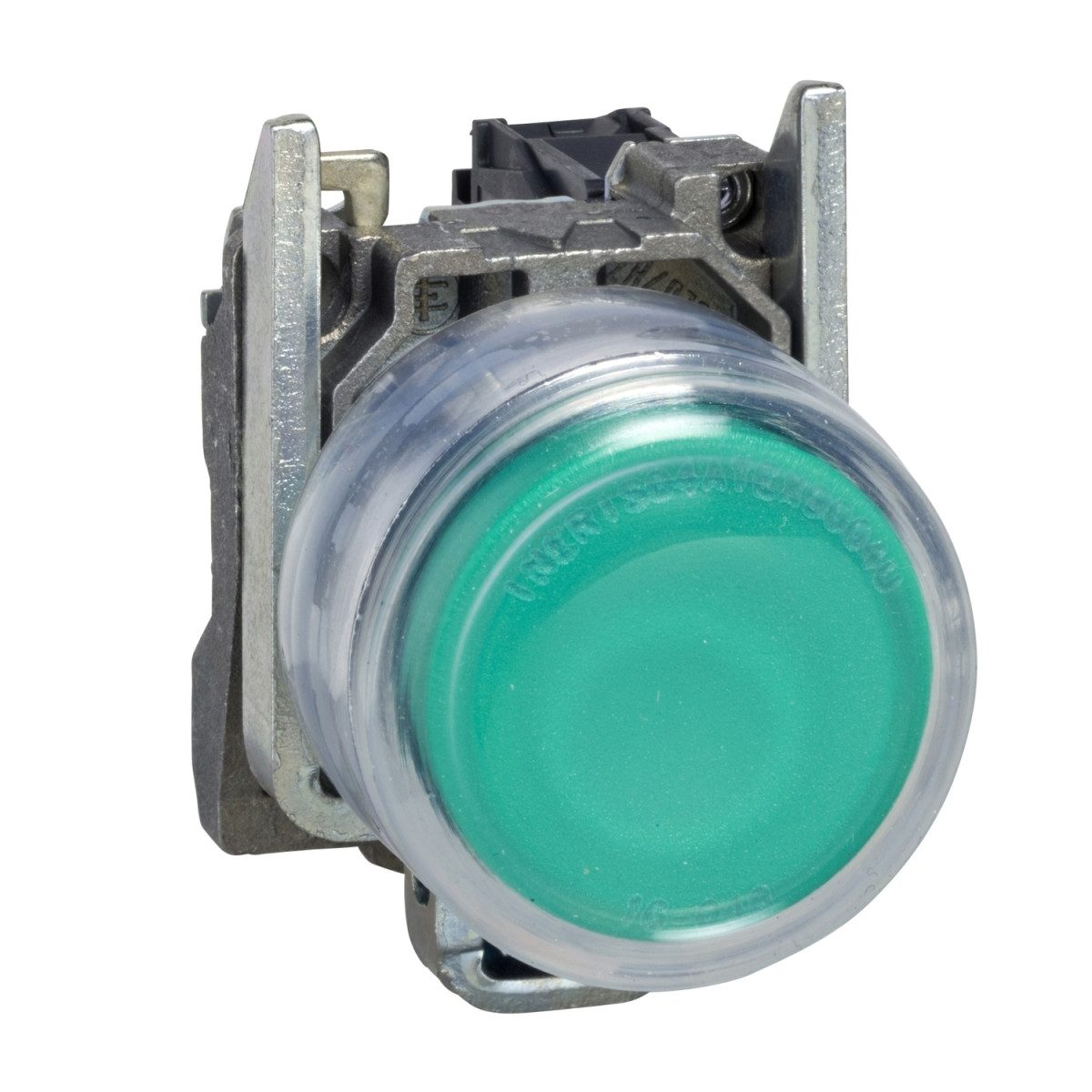

A Schneider Electric Harmony XB4 termékcsalád XB4BP383M5EX típusú komplett világító nyomógombja egy prémium minőségű ipari vezérlőelem, amely kifejezetten a legzordabb környezetekben való használatra készült. Ez a robbanásveszélyes környezetekben (ATEX D zónákban) is alkalmazható, zöld színű, átlátszó szilikon védősapkával ellátott nyomógomb tökéletes választás, ha megbízható és tartós megoldásra van szükséged.
A termék kimagasló minőségét a krómozott fém előlap és a Zamak rögzítőgyűrű biztosítja, amelyek rendkívüli tartósságot és ellenállóképességet kölcsönöznek. A 22 mm-es szerelési átmérővel rendelkező nyomógomb könnyedén beépíthető a szabványos kapcsolószekrényekbe és vezérlőpanelekbe. A beépítési mélység 43 mm, a rögzítési központ legalább 30 x 40 mm. A rögzítés egyetlen csavarral történik, 0,8-1,2 Nm nyomatékkal. A XB4BP383M5EX modell süllyesztett, zöld kezelőfejjel rendelkezik, és rugóvisszatérítéses működésű, ami azt jelenti, hogy a nyomógomb elengedése után automatikusan visszatér alaphelyzetébe.
Ez a nyomógomb 1 NO (záró) érintkezővel rendelkezik, amely ezüstötvözetből (Ag/Ni) készült a kiváló elektromos vezetőképesség érdekében. A kapcsolási művelet lassú szakadású, az érintkeztő átváltásához 3,8 N erő szükséges, az NO érintkező kapcsolási útja 2,6 mm, míg a teljes út 4,3 mm. A mechanikai élettartam impresszív, akár 5 millió kapcsolási ciklus. A csatlakozások csavaros kapcsok formájában állnak rendelkezésre, amelyek 1 x 0,22...2 x 2,5 mm² átmérőjű vezetékeket fogadnak érvéghüvely nélkül, vagy legfeljebb 2 x 1,5 mm² átmérőjűt érvéghüvellyel, az IEC 60947-1 szabványnak megfelelően. A meghúzási nyomaték 0,8-1,2 Nm.
A XB4BP383M5EX ATEX D minősítéssel rendelkezik (Ex tb IIIC jelöléssel), amely lehetővé teszi a használatát a 21-22-es porzónákban. Ez a nyomógomb kiemelkedő ellenállóképességgel rendelkezik a nagy nyomású mosással szemben, akár 7000000 Pa nyomást is kibír 55 °C-on, 0,1 méteres távolságból. Az IP65 védettségi szint garantálja a por és víz elleni védelmet, míg az IK05 fokozat biztosítja a mechanikai behatásokkal szembeni ellenálló képességet. A NEMA 13 és NEMA 4X besorolások további védelmet nyújtanak különböző környezeti feltételek mellett.
A nyomógomb beépített LED-del rendelkezik, amely 230 V AC 50/60 Hz tápfeszültséggel működik (működési tartomány: 195-264 V AC). Áramfelvétele mindössze 14 mA, és a LED élettartama rendkívül hosszú, akár 100000 óra névleges feszültség és 25 °C mellett. A villamos jellemzők tekintetében a termék 600 V névleges szigetelési feszültséggel (Ui) és 6 kV névleges lökőfeszültség-állósággal (Uimp) rendelkezik. A konvencionális szabad levegőn mért termikus áram (Ith) 10 A, míg a névleges üzemi áram (Ie) AC-15 kategóriában 3 A 240 V-on, 6 A 120 V-on, illetve DC-13 kategóriában 0,1 A 600 V-on. A rövidzárlat elleni védelmet 10 A-es gG típusú olvadóbiztosító biztosítja. A termék elektromos tartóssága lenyűgöző, akár 1 millió kapcsolási ciklus különböző terhelési feltételek mellett.
Schneider Electric Harmony XB4 - ATEX D - XB4BP383M5EX -komplett világító nyomógomb, Ø22, fém, 1NO, zöld, átlátszó védősapkával, 240VAC műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Terméktípus: Komplett világító nyomógomb
Eszköz rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Működési jellemzők
Porzóna: 21-22-es zóna
Működtető típusa: rugóvisszatérítéses
Működtető profilja: Zöld, süllyesztett
Működtető további információ: Védősapkás (átlátszó szilikon)
Érintkezők típusa és összetétele: 1 NO
Mechanikai tulajdonságok
Ellenállás nagynyomású mosással szemben: 7000000 Pa, 55 °C-on, 0,1 m távolságból
Eszköz felszerelése: Rögzítő furat - átmérő: 22,5 mm (22,3 +0,4/0) az IEC 60947-1 szabványnak megfelelően
Rögzítési központ: >= 30 x 40 mm (tartópanel)
Rögzítési mód: Egy csavar: 0,8...1,2 N.m
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú szakadás
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapot változása), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapot változásakor
Mechanikai élettartam: 5000000 ciklus
Elektromos jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kompatibilis kereszthornyú Philips 1-es csavarhúzóval, kereszthornyú pozidriv 1-es csavarhúzóval, lapos Ø 4 mm és Ø 5,5 mm csavarhúzóval
Érintkező anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Világítási tulajdonságok
Jelzés típusa: Folyamatos
Fényforrás: Beépített LED
Névleges tápfeszültség: 230 V AC 50/60 Hz
Tápfeszültség határok: 195...264 V AC
Áramfogyasztás: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Direktívák: 94/9/EC - ATEX direktíva
Terméktanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésre (fém részeken) az IEC 61000-4-2 szerint
8 kV levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
