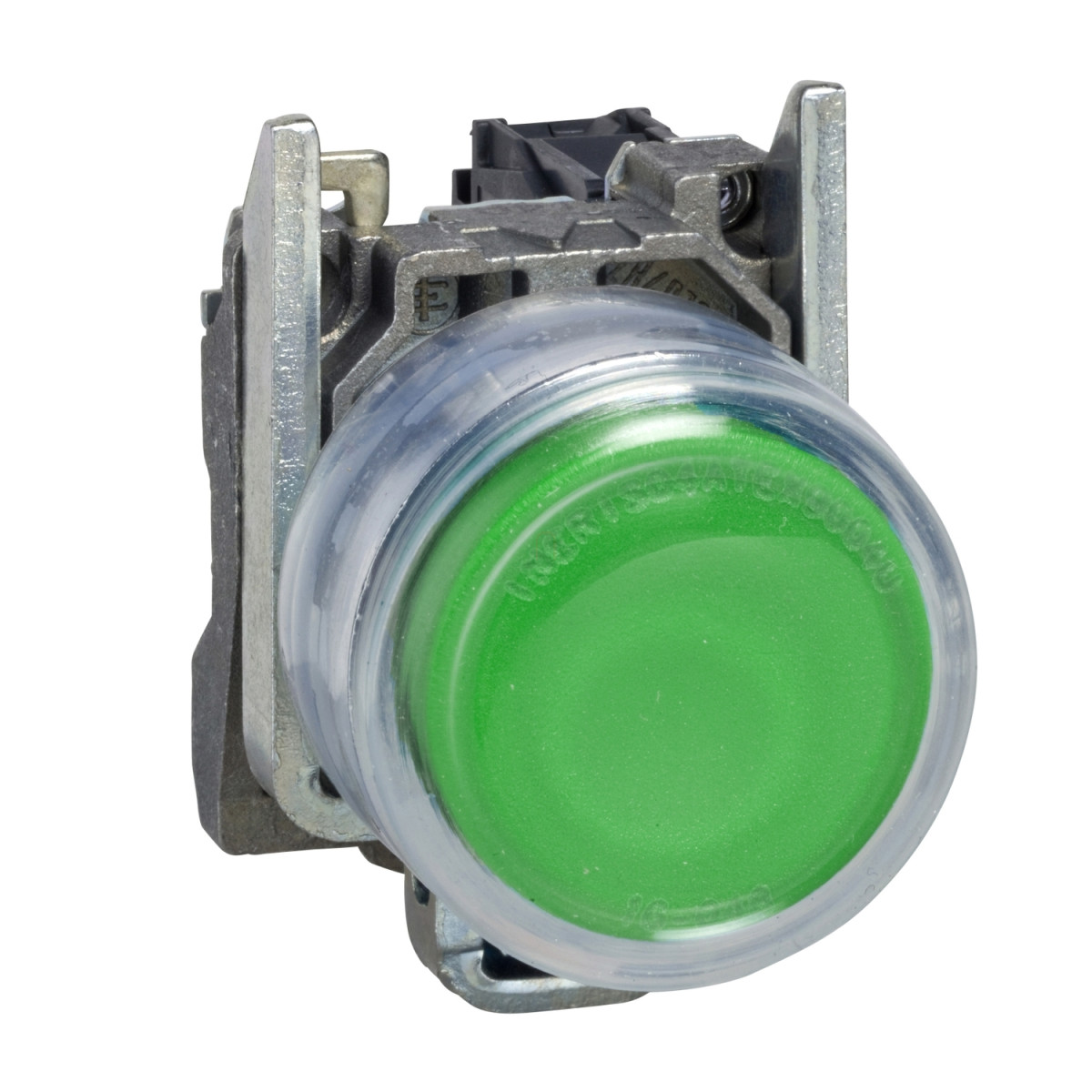

A Schneider Electric Harmony XB4 sorozatú XB4BP31EX nyomógomb egy ATEX tanúsítvánnyal rendelkező ipari kezelőelem, amely speciálisan robbanásveszélyes környezetbe terveztek. Ez a prémium minőségű, zöld színű, kiálló nyomógomb 22 mm-es szabványos beépítési átmérővel rendelkezik, ami kompatibilissé teszi a legtöbb ipari alkalmazással és kapcsolótáblával. A termék krómbevonatú fém előlappal és zamak rögzítőgyűrűvel készül, ami kiváló tartósságot és prémium megjelenést biztosít.
Az XB4BP31EX nyomógomb különlegessége, hogy átlátszó szilikon védőborítással (booted) ellátott, amely védelmet nyújt a por és nedvesség ellen, így ideális választás mostoha környezeti feltételek mellett is. A termék IP66/IP67 védelemmel rendelkezik, ami tökéletes védelmet jelent por és víz ellen egyaránt. NEMA 13 és NEMA 4X minősítése tovább erősíti a termék védettségét különböző ipari környezetekben. A nyomógomb kifejezetten a 21-es és 22-es porövezeti zónákban való használatra tanúsított, amit az Ex tb IIIC jelölés is igazol. Az ATEX tanúsítvány (INERIS 04ATEX9004U) garantálja, hogy a termék megfelel a 94/9/EC - ATEX direktíva követelményeinek.
A nyomógomb rugós visszatérésű mechanizmussal és 1 NO (záró) érintkezővel rendelkezik, mely lehetővé teszi a megbízható kapcsolást különféle elektromos áramkörökben. Az érintkezők kiváló minőségű ezüst ötvözetből (Ag/Ni) készültek, ami rendkívül jó elektromos vezetőképességet és hosszú élettartamot biztosít. A termék figyelemre méltó mechanikai élettartama 5.000.000 kapcsolási ciklus, míg elektromos élettartama különböző terhelések mellett 1.000.000 ciklus. Az üzemi áram értékei AC-15 üzemmódban 3A 240V-nál, 6A 120V-nál, illetve DC-13 üzemmódban 0,1A 600V-nál, ami széleskörű felhasználási lehetőségeket biztosít. A kapcsoló rendkívül megbízható működését jelzi, hogy tiszta környezetben a meghibásodási valószínűség (λ) kisebb mint 10^(-6) 5V, 1mA mellett.
A nyomógomb beépítése egyszerű, a javasolt panel-kivágás átmérője 22,5 mm (22,3 mm +0,4/0 tűréssel az IEC 60947-1 szabványnak megfelelően). A minimális rögzítési távolság 30x40 mm a tartópanelen. A beépítési mélység 43 mm, ami kompakt beépítést tesz lehetővé. A csatlakozás csavaros kapcsokkal történik, amelyek alkalmasak max. 2x1,5 mm² vezeték bekötésére érvéghüvellyel, vagy 1x0,22...2x2,5 mm² vezeték bekötésére érvéghüvely nélkül. A csavarok fejformája többféle csavarhúzóval kompatibilis: kereszthornyos (Philips 1-es, Pozidriv 1-es) és lapos (4 mm és 5,5 mm) típusokkal egyaránt használható. A meghúzási nyomaték 0,8-1,2 Nm között javasolt az IEC 60947-1 szabvány szerint.
Schneider Electric Harmony XB4 XB4BP31EX nyomógomb műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett nyomógomb
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fej típusa: Standard
Szerelési átmérő: 22 mm
Porövezet: 21-es és 22-es zóna
Működési jellemzők
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld, kiálló
Működtető kiegészítő információ: Szilikon burkolattal (átlátszó)
Érintkezők típusa és összetétele: 1 NO (záró)
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Működési út: 2,6 mm (NO érintkezők működtetéséhez), 4,3 mm (teljes út)
Működtetési erő: 3,8 N
Mechanikai élettartam: 5000000 ciklus
Elektromos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben mért termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Csatlakozások
Csatlakozások - sorkapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos (kompatibilis Philips 1-es csavarhúzóval)
Kereszthornyos (kompatibilis Pozidriv 1-es csavarhúzóval)
Hornyos (kompatibilis 4 mm-es lapos csavarhúzóval)
Hornyos (kompatibilis 5,5 mm-es lapos csavarhúzóval)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Direktívák: 94/9/EC - ATEX direktíva
Terméktanúsítványok: DNV, INERIS 04ATEX9004U, GL
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
