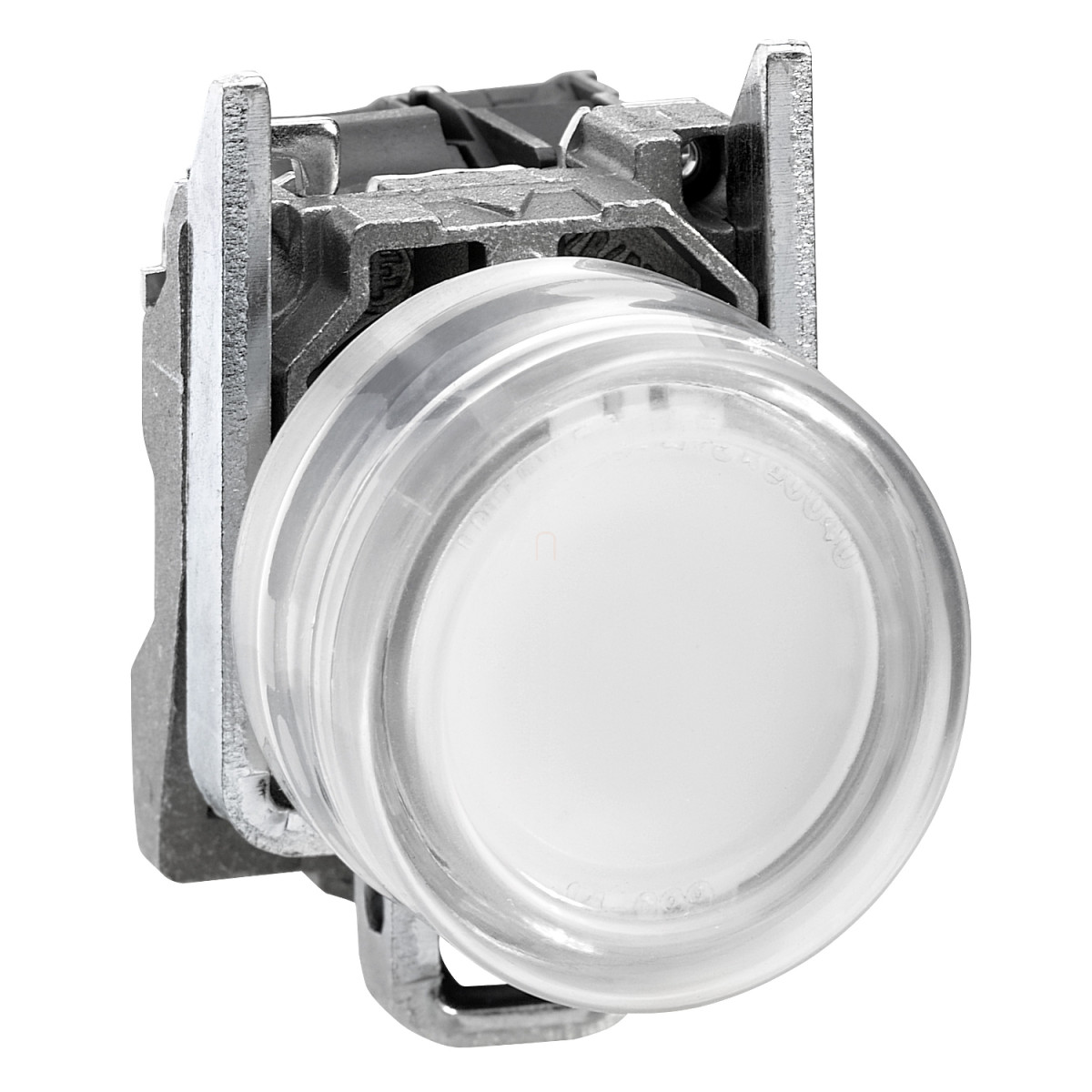

A Schneider Electric Harmony XB4 - ATEX D XB4BP183B5EX egy robbanásbiztos, komplett világító nyomógomb, amely kifejezetten veszélyes, poros környezetben való használatra terveztek. Ez a speciális, ATEX minősítéssel rendelkező kezelőelem a 21-22-es porozónákban használható biztonságosan, ami jelentős előnyt jelent olyan iparágakban, ahol a hagyományos nyomógombok nem alkalmazhatók a robbanásveszély miatt.
A nyomógomb 22 mm átmérőjű szerelőfuratba illeszkedik, és krómozott fémburkolattal rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem kiváló mechanikai védelmet is nyújt. A rögzítőgyűrű zamakból készült, ami tovább növeli a termék tartósságát és megbízhatóságát. A fehér, süllyesztett kivitelű nyomógomb átlátszó szilikon védősapkával (booted) van ellátva, amely védelmet nyújt a por és a nedvesség ellen, miközben az IP65-ös védettségi fokozatot biztosít az IEC 60529 szabványnak megfelelően. Az eszköz NEMA 13 és NEMA 4X besorolással is rendelkezik, így különféle ipari környezetben megállja a helyét.
A Harmony XB4BP183B5EX 1NO (egy záróérintkezős) kontaktuskonfigurációval rendelkezik, és 24V AC/DC tápfeszültséggel működik. Az eszköz belső LED-es világítással van felszerelve, amely folyamatos jelzést biztosít, így a kezelő mindig tisztában lehet a nyomógomb állapotával. A termék 18 mA áramfelvétellel működik, és élettartama normál üzemi körülmények között (25°C, névleges feszültség) eléri a 100000 órát. A tápfeszültség megengedett tartománya DC esetén 19,2-30V, AC esetén pedig 21,6-26,4V.
Mechanikai szempontból a XB4BP183B5EX rendkívül strapabíró: a mechanikai élettartama eléri az 5 millió ciklust, míg elektromos élettartama 1 millió kapcsolási ciklus különböző terhelési feltételek mellett. A rugós visszatérítésű nyomógomb működési útja 4,3 mm (teljes út), ebből 2,6 mm az elektromos állapotváltozás bekövetkezéséig, a működtetési erő pedig 3,8 N. A kontaktusok ezüstötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet biztosít.
A Harmony XB4BP183B5EX csatlakoztatása csavaros kapcsokkal történik, és kompatibilis különböző csavarhúzótípusokkal: keresztfejű (Philips No.1 és Pozidriv No.1), valamint laposfejű (4 mm és 5,5 mm). A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60079-0:2009, EN 60079-31:2009 és IEC 61000-6-2 szabványokat, valamint rendelkezik INERIS 04ATEX9004U tanúsítvánnyal. Az Ex tb IIIC jelölés jelzi, hogy a termék por elleni védelemmel rendelkezik a legveszélyesebb porkategória (IIIC) esetében is. A nyomógomb ellenáll az intenzív mosásnak is, akár 7000000 Pa nyomáson 55°C hőmérsékleten, 0,1 m távolságról.
Schneider Electric Harmony XB4 - ATEX D - XB4BP183B5EX -komplett világító nyomógomb, Ø22, fém, 1NO, fehér, átlátszó védősapkával, 24VAC/DC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett világító nyomógomb
Rövid terméknév: XB4
Kezelőfej típusa: Standard
Szerelési átmérő: 22 mm
Porozóna: 21-22-es zóna
Működtetés módja: Rugós visszatérésű
Kezelőelem profilja: Fehér süllyesztett
Kezelőelem további információ: Átlátszó szilikon védősapkával ellátott
Érintkezők típusa és összetétele: 1 NO
Anyagok és kialakítás
Előlap anyaga: Krómbevonatú fém
Rögzítőgyűrű anyaga: Zamak
Jelzőegység fejének alakja: Kerek
Műszaki paraméterek
Kapocskiosztás ISO n°1: (21-22)NC
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, 0,1 m távolságból
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm, 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Rögzítési mód: Egyetlen csavar: 0,8...1,2 N.m
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Érintkező működése: Lassú bontás
Pozitív nyitás: Nélkül
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltozás, 3,8 N
Mechanikai élettartam: 5000000 ciklus
Csatlakozás: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Elektromos jellemzők
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Fényforrás: Beépített LED
[Us] névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Tápfeszültség határértékek: 19,2...30 V DC, 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25°C-on
Környezeti feltételek
IP védettség: IP65 az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK05 az IEC 50102 szerint
Környezeti levegőhőmérséklet tároláshoz: -40...70°C
Környezeti levegőhőmérséklet működés közben: -40...70°C
Túlfeszültségi kategória: I az IEC 60536 szerint
Szabványok és tanúsítványok
Termék tanúsítványok: INERIS 04ATEX9004U
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
