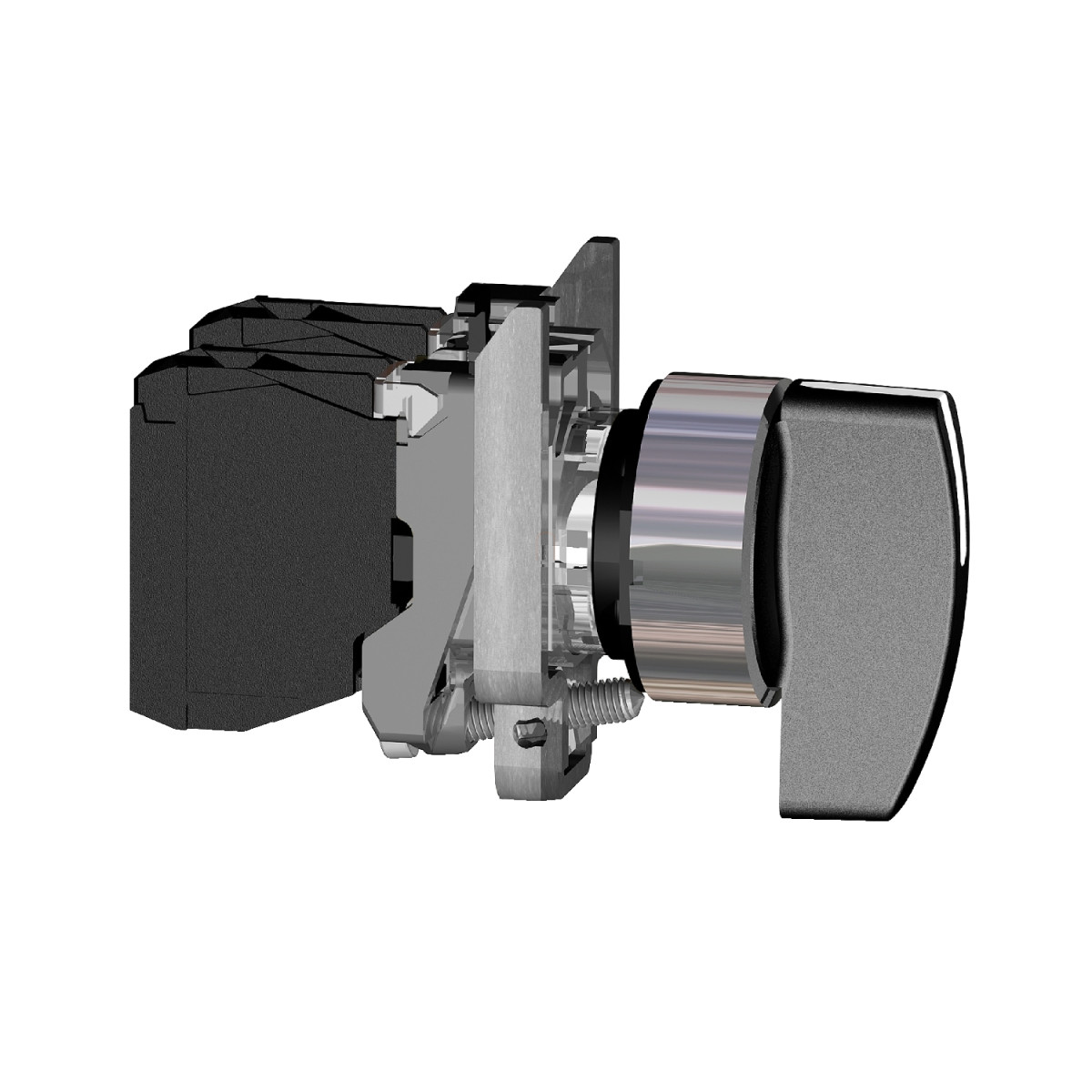

A Schneider Electric Harmony XB4 termékcsaládba tartozó XB4BJ21EX típusú választókapcsoló egy speciálisan ATEX robbantásbiztos környezetbe tervezett ipari kapcsolóeszköz, amely kiváló megoldást kínál por-robbanásveszélyes környezetben történő alkalmazásra. Ez a 22 mm-es rögzítőátmérővel rendelkező, fémházas kapcsoló megbízható működést biztosít még a legigényesebb ipari alkalmazásokban is.
A XB4BJ21EX kapcsoló legfontosabb jellemzői közé tartozik a robbanásbiztos kialakítás, amely az Ex tb IIIC jelölésnek megfelelően 21-es és 22-es porrobbanás-veszélyes zónákban használható. A készüléket krómozott fémből készült előlapi gyűrű és Zamak rögzítőgyűrű jellemzi, ami rendkívüli tartósságot biztosít. A fekete, hosszabbított karral ellátott kezelőszerv 2 pozícióban (90°-os elfordítással) rögzíthető, és maradó állású (stay-put) működésű. A készülék 1 NO (záró) érintkezővel rendelkezik, amelyhez csavarkötésű sorkapcsokkal lehet csatlakozni.
A választókapcsoló kiemelkedő műszaki tulajdonságai közé tartozik a 3 millió ciklus mechanikai élettartam, illetve az IP65 védettség, amely por és vízsugár elleni védelmet biztosít. A készülék 7000000 Pa nyomású magasnyomású mosóval is tisztítható 55°C-on, 0,1 m távolságból. A kapcsoló NEMA 13 és NEMA 4X védettségi besorolással is rendelkezik, valamint IK06 mechanikai ütésállóságú. Az eszköz széles hőmérséklettartományban (-20...60°C üzemi és -40...70°C tárolási) használható, ami szélsőséges környezeti feltételek között is megbízható működést tesz lehetővé.
Az elektromos paraméterek tekintetében a kapcsoló 10A konvencionális szabad levegőn mért termikus áramerősséggel, 600V szigetelési feszültséggel (3-as szennyezettségi fokozat mellett) és 6kV lökőfeszültség-állósággal rendelkezik. A beépítési mélység 43 mm, a szereléshez 22,5 mm átmérőjű furatot kell kialakítani, a szerelési távolság pedig minimum 30x40 mm. A készülék különböző típusú csavarhúzókkal szerelhető, támogatja a kereszthornyos (Philips 1-es és Pozidriv 1-es), valamint lapos (4mm és 5,5mm) csavarhúzókkal történő szerelést. Az ezüstötvözetű (Ag/Ni) érintkezők kiemelkedő elektromos megbízhatóságot biztosítanak, különösen tiszta környezetben. A termék tartalmazza a szükséges ATEX tanúsítványokat (INERIS 04ATEX9004U), és megfelel a 94/9/EC ATEX irányelvnek, valamint számos nemzetközi szabványnak, mint például az IEC 60079-0:2009, EN 60079-31:2009 és IEC 61000-6-2.
Schneider Electric Harmony XB4 - ATEX D - XB4BJ21EX -komplett kétállású kapcsoló, Ø22, fém, 1NO, fekete, hosszabbított kar műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB4
Terméktípus: Komplett választókapcsoló
Rövid típusmegnevezés: XB4
Előlapi gyűrű anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejegység típusa: Standard
Szerelési átmérő: 22 mm
Porzóna: 21-es és 22-es zóna
Működtetés típusa: Maradó állású (stay put)
Működtető profilja: Fekete hosszú kar
Érintkezők típusa és összetétele: 1 NO (záró)
Kiegészítő jellemzők
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C hőmérsékleten, 0,1 m távolságból
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm (22,3 +0,4/0) az IEC 60947-1 szerint
Rögzítési középpont: >= 30 x 40 mm (szerelőpanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Működtető pozíció információ: 2 pozíció 90°
Kontaktus működés: Lassú-bontás
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Nyomaték érték: 0,14 N.m NO elektromos állapot változtatáshoz
Mechanikai élettartam: 3000000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok: >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -20...60 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
