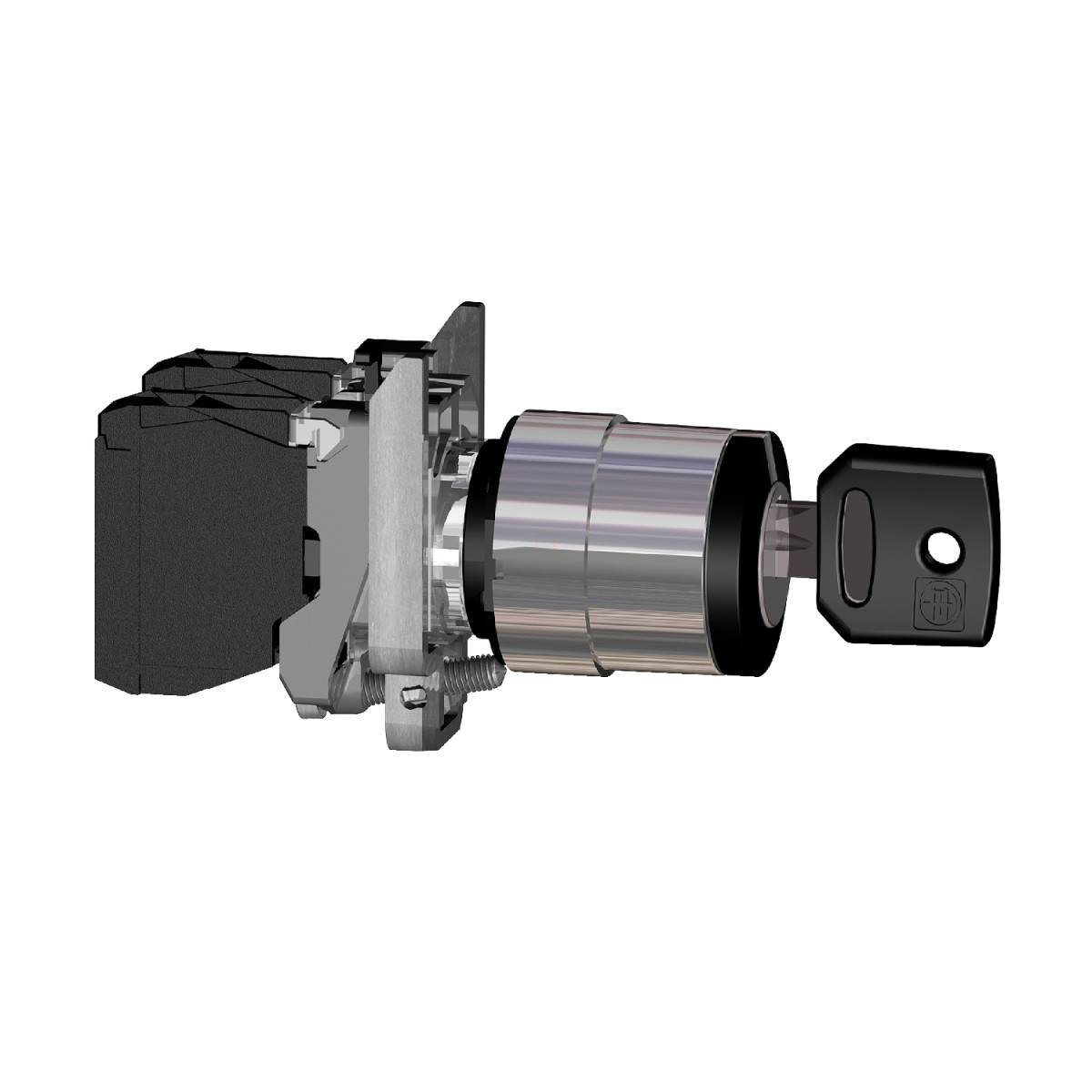

A Schneider Electric Harmony XB4 ATEX D termékcsalád XB4BG21EX komplett kulcsos kapcsolója robbanásveszélyes környezetben történő használatra tervezett, kiváló minőségű ipari vezérlőelem. Ez a 22 mm átmérőjű, krómozott fém előlappal és Zamak rögzítőgallérral rendelkező kapcsoló tökéletes választás a legigényesebb ipari alkalmazásokhoz, különösen azokban a környezetekben, ahol az ATEX előírások betartása elengedhetetlen.
A termék két pozíciós (90 fokos elfordítású), bennmaradó típusú kulcsos kapcsoló, 455-ös kulcsszámmal. A kulcs baloldali állásban húzható ki, ami további biztonsági funkciót jelent. A kapcsoló egy normál nyitott (NO) érintkezővel rendelkezik, amely lassú megszakítású működtetésű. Ez a modell kifejezetten a 21-es és 22-es porrobbanásveszélyes zónákban történő használatra lett tanúsítva, amit az Ex tb IIIC jelölés is bizonyít. A kapcsoló kiváló mechanikai tartóssággal büszkélkedhet, élettartama 3 millió kapcsolási ciklus, ami megbízható működést garantál még a legintenzívebb ipari környezetben is.
Műszaki szempontból a kapcsoló számos kiemelkedő tulajdonsággal rendelkezik. Magas nyomású mosóval szemben 7000000 Pa nyomásig ellenálló 55°C hőmérsékleten, 0,1 m távolságból. A szerelés standard 22,5 mm-es furatba történik, az IEC 60947-1 szabványnak megfelelően. A termék beépítési mélysége 43 mm, a rögzítési távolság minimum 30 x 40 mm a tartópanelen. A csatlakozás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² keresztmetszetű vezetékkel kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetékkel kábelvég nélkül használhatók az IEC 60947-1 szabvány szerint. A meghúzási nyomaték 0,8-1,2 N.m között van, az NO érintkező állapotváltoztatási nyomatéka 0,14 N.m. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos (Philips No 1 és pozidriv No 1), valamint lapos (4 mm és 5,5 mm) csavarhúzókkal is használható.
A Schneider Electric XB4BG21EX kulcsos kapcsoló villamos paraméterei is figyelemre méltóak. A hagyományos szabad levegőben mérhető termikus áram (Ith) 10 A az IEC 60947-5-1 szerint. A névleges szigetelési feszültség (Ui) 600 V 3-as szennyezettségi fokozat mellett, a névleges lökőfeszültség-állóság (Uimp) pedig 6 kV az IEC 60947-1 szerint. A névleges üzemi áram (Ie) különböző konfigurációkban: 3 A 240 V-nál AC-15, A600 kategóriában; 6 A 120 V-nál AC-15, A600 kategóriában; 0,1 A 600 V-nál DC-13, Q600 kategóriában; 0,27 A 250 V-nál DC-13, Q600 kategóriában; 0,55 A 125 V-nál DC-13, Q600 kategóriában; és 1,2 A 600 V-nál AC-15, A600 kategóriában az IEC 60947-5-1 szabványnak megfelelően. A termék rövidzárlat elleni védelmét 10 A-es gG típusú olvadóbiztosító biztosítja.
Schneider Electric Harmony XB4 - ATEX D - XB4BG21EX -komplett kulcsos kétállású kapcsoló, Ø22, fém, 1NO, fekete műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett kulcsos kapcsoló
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgallér anyaga: Zamak
Fejegység típusa: Standard
Szerelési átmérő: 22 mm
Működési jellemzők
Porveszélyes zóna: 21-es - 22-es zóna
Működtető típusa: Bennmaradó
Működtető profilja: Kulcsos kapcsoló
Kulcsszám: 455
Érintkezők típusa és összetétele: 1 NO
Működtető pozíció információ: 2 pozíció 90°
Kulcs kihúzási helyzete: Bal oldali
Érintkező működtetése: Lassú megszakítás
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Mechanikai adatok
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szabványnak megfelelően
Rögzítési középtávolság: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Nyomatékérték: 0,14 N.m NO elektromos állapot változtatásnál
Mechanikai élettartam: 3000000 ciklus
Elektromos jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos kompatibilis Philips 1-es számú csavarhúzóval
Kereszthornyos kompatibilis pozidriv 1-es számú csavarhúzóval
Hornyos kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyos kompatibilis Ø 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A patronos biztosíték gG típus az IEC 60947-5-1 szerint
Hagyományos termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -20...60 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
