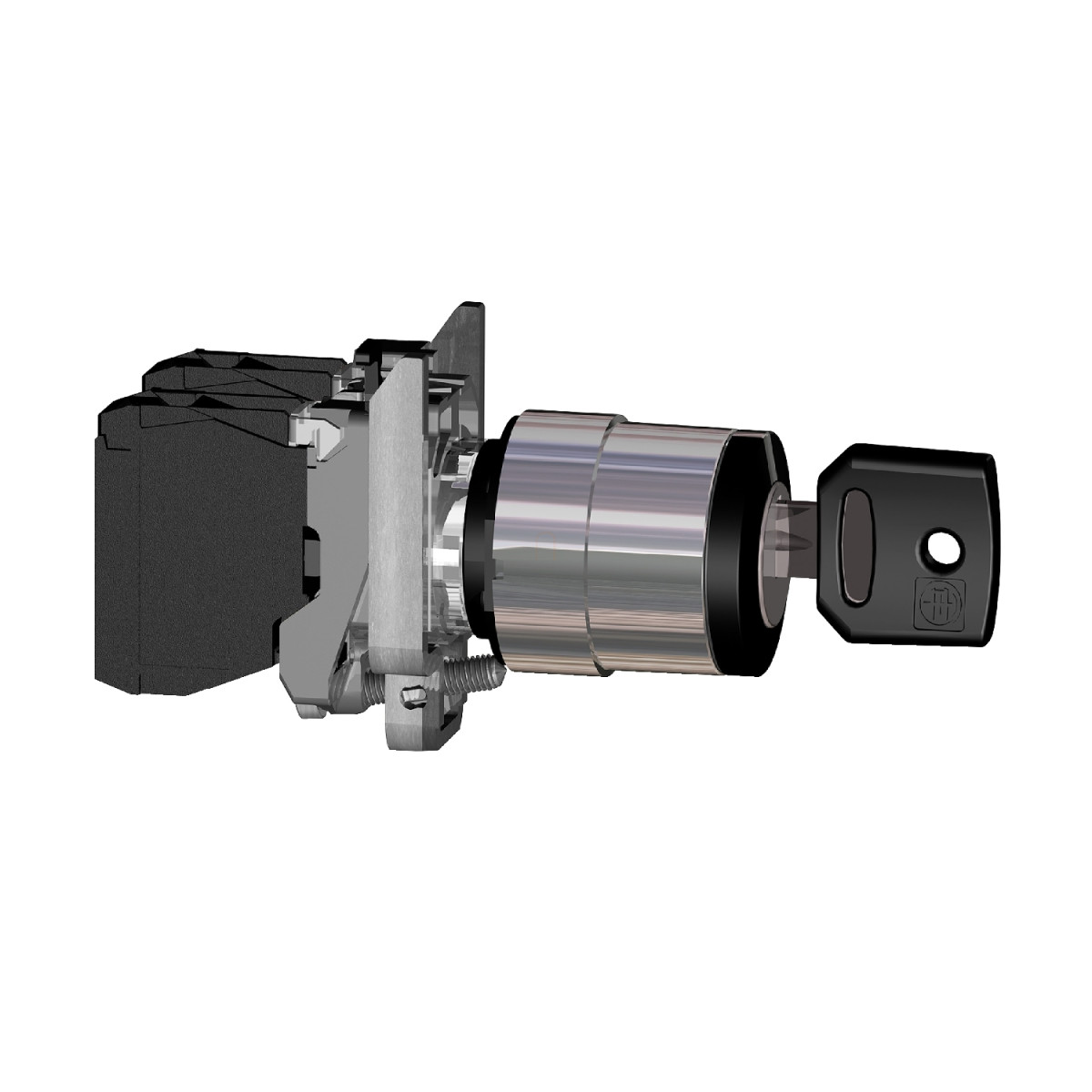

A Schneider Electric Harmony XB4 termékcsaládba tartozó XB4BG03EX egy prémium minőségű, komplett kulcsos háromállású kapcsoló, amely különleges ipari környezetben való használatra készült. Ez a modell ATEX minősítéssel rendelkezik, így alkalmas robbanásveszélyes porral terhelt környezetben (21-22 zóna) történő használatra, amit az Ex tb IIIC jelölés is mutat a terméken.
A kapcsoló 22 mm átmérőjű szerelőnyílásba illeszkedik, fekete kulccsal rendelkezik, és három pozíciós (+/- 45°) maradó helyzetű működtetéssel van ellátva. A mechanizmus két alaphelyzetben nyitott érintkezővel (2 NO) rendelkezik, amely kiváló megbízhatóságot biztosít. A kulcs bármelyik pozícióban kivehető, ami rugalmas használatot tesz lehetővé biztonsági alkalmazásokban. A kapcsoló fej krómozott fémből készült, míg a rögzítőgyűrű zamak ötvözetből, ami rendkívüli tartósságot és ellenállóképességet biztosít. Az XB4BG03EX kulcs száma 455.
Műszakilag kiemelkedő jellemzői között szerepel a 7000000 Pa nyomású magasnyomású mosásnak való ellenállás 55°C-on, 0,1 m távolságból. A kapcsoló az IEC 60947-1 szabványnak megfelelő 22,5 mm átmérőjű (22,3 +0,4/0) szerelőnyíláson keresztül rögzíthető. A szerelőfelülethez való rögzítéshez minimum 30 x 40 mm központtávolság szükséges. A beépítési mélység 43 mm, ami kompakt megoldást biztosít.
Az érintkezők működése lassú bontású, standard használatra tervezték őket. A mechanikai élettartam 3000000 ciklus, ami hosszú távú, megbízható működést garantál. Az elektromos csatlakoztatás csavaros kapcsokkal történik, amelyek maximum 2 x 1,5 mm² vezetéket fogadnak be kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy minimum 1 x 0,22 mm² vezetéket kábelvég nélkül. A meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szerint.
A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos (Philips 1-es méret és pozidriv 1-es méret), valamint lapos csavarhúzóval (4 mm és 5,5 mm). Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló vezetőképességet és korróziós ellenállást biztosít. A rövidzárlat elleni védelmet 10A-es gG típusú olvadóbiztosíték biztosítja az IEC 60947-5-1 szabványnak megfelelően.
A termék további műszaki jellemzői között szerepel a 10 A-es konvencionális szabad levegőn mért hőáram, a 600 V szigetelési feszültség (3-as szennyezettségi fokozat mellett) és a 6 kV lökőfeszültség-állóság. Üzemi áramerőssége változó a különböző alkalmazási kategóriákban: AC-15 esetén 3 A 240 V-nál, 6 A 120 V-nál, illetve 1,2 A 600 V-nál, míg DC-13 kategóriában 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál.
A készülék IP65 védettségi fokozattal rendelkezik az IEC 60529 szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek. Ütésállósága IK06 az IEC 50102 szerint. A termék működési hőmérséklet-tartománya -20°C és +60°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. Rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (18 ms időtartamig) és 50 gn (11 ms időtartamig) féltengely szinuszos gyorsulás esetén, az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ATEX D - XB4BG03EX -komplett kulcsos háromállású kapcsoló, Ø22, fém, 2NO, fekete műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett kulcsos kapcsoló
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejegység típusa: Standard
Szerelési átmérő: 22 mm
Értékesítési mennyiség: 1
Porzóna: 21-22 zóna
Működtető típusa: Maradó helyzetű
Működtető profilja: Kulcsos kapcsoló
Kulcsszám: 455
Érintkezők típusa és összetétele: 2 NO
Kiegészítő tulajdonságok
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Eszköz rögzítése: Rögzítőfurat - átmérő: 22,5 mm 22,3 +0,4/0 az IEC 60947-1 szerint
Rögzítési távolság: >= 30 x 40 mm (tartólemez)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcs kivételi pozíció: Bármelyik pozícióban
Érintkező működése: Lassú bontású
Érintkezők használata: Standard érintkezők
Pozitív nyitás: Nincs
Nyomaték érték: 0,14 Nm NO elektromos állapot változtatásakor
Mechanikai élettartam: 3000000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 Nm az IEC 60947-1 szerint
Elektromos paraméterek
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyos kompatibilis 4 mm lapos csavarhúzóval
Hornyos kompatibilis 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőn futó hőáram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -20…60 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettség: IP65 az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK06 az IEC 50102 szerint
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 61000-6-2, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltengely szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) féltengely szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
