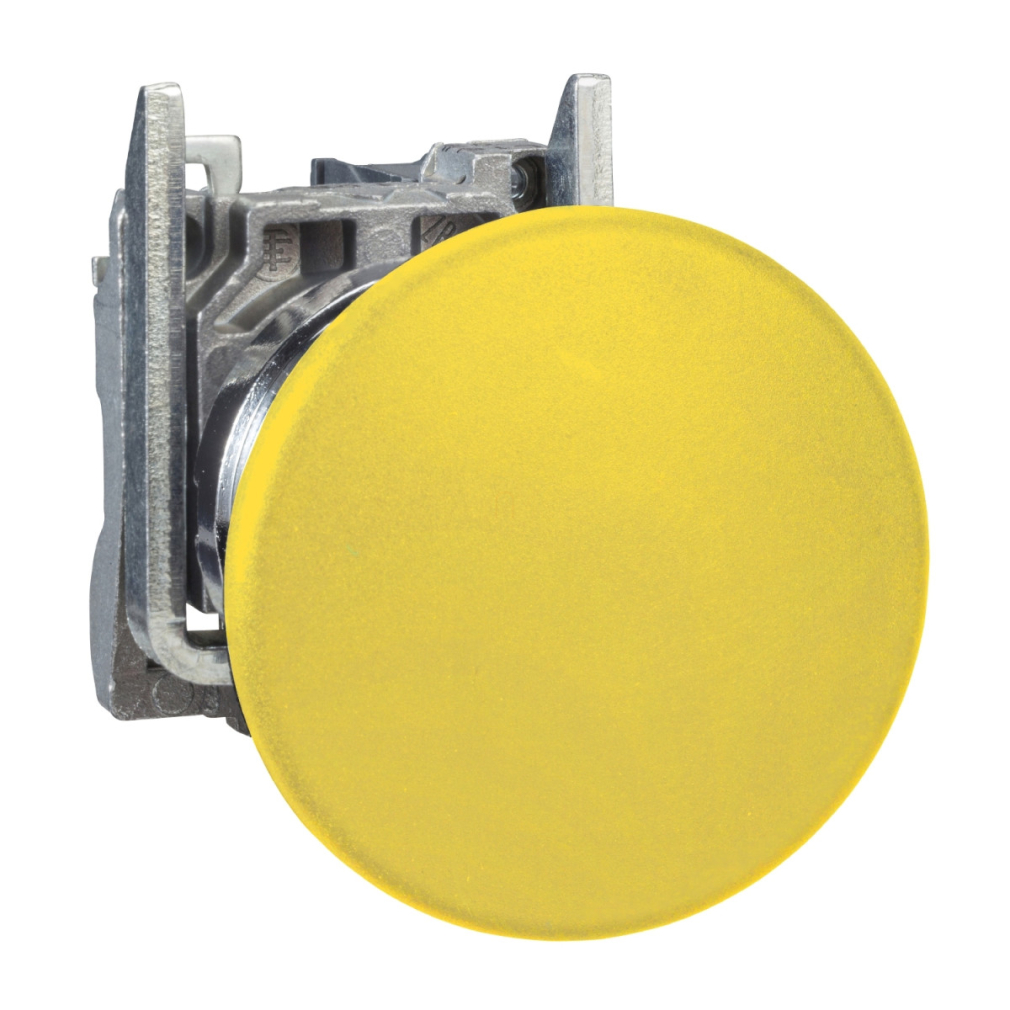

A Schneider Electric Harmony XB4BC51EX egy professzionális, sárga színű, gombafejű nyomógomb, amely a robbanásveszélyes környezetben történő alkalmazásra tervezett ipari vezérlőelemek kategóriájába tartozik. Ez a termék kifejezetten az ATEX előírásoknak megfelelő kialakítással rendelkezik, ami lehetővé teszi a használatát por robbanásveszélyes környezetben (21-es és 22-es zónákban). A Harmony XB4 sorozat tagjaként a legmagasabb minőséget és megbízhatóságot képviseli az ipari nyomógombok területén, amit a Schneider Electric évtizedes szakértelme garantál.
A XB4BC51EX nyomógomb 22 mm-es szabványos rögzítő furattal szerelhető panelre vagy hordozófelületre, ami megfelel az IEC 60947-1 szabványnak. A gombaformájú, 40 mm átmérőjű sárga működtető felület rugós visszatérítésű kialakítással rendelkezik, azaz elengedés után automatikusan visszatér alaphelyzetébe. A termék egy alapállapotban nyitott (NO) érintkezővel van felszerelve, amely lassú nyitású működési karakterisztikával rendelkezik. Az érintkező anyaga ezüst ötvözet (Ag/Ni), amely kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A működtetőelem megnyomásához 3,8 N erőre van szükség, a teljes működési út 4,3 mm, amelyből 2,6 mm-nél történik az elektromos állapotváltás.
A termék kialakítása rendkívül robusztus és tartós, amit a krómozott fém előlap és a Zamak anyagú rögzítő gyűrű biztosít. A mechanikai élettartam kiemelkedően magas, 5 millió kapcsolási ciklus. Különleges tulajdonsága a nagy nyomású mosással szembeni ellenállás, amely 55 °C-on 7000000 Pa nyomásig garantált 0,1 m távolságból. IP védettségi besorolása IP66, ami teljes por elleni védelmet és nagy nyomású vízsugár elleni védelmet jelent. A termék megfelel a NEMA 13 és NEMA 4X előírásoknak is. A robbanásveszélyes környezetre vonatkozó jelölése: Ex tb IIIC.
Elektromos jellemzők tekintetében a konvencionális szabad levegőn mért termikus áram 10 A (IEC 60947-5-1 szerint). A névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat mellett, az IEC 60947-1 szerint), míg a névleges lökőfeszültség-állóság 6 kV. A névleges üzemi áram AC-15 alkalmazási kategóriában 3 A 240 V-nál, 6 A 120 V-nál, illetve 1,2 A 600 V-nál. DC-13 alkalmazási kategóriában 0,1 A 600 V-nál, 0,27 A 250 V-nál, 0,55 A 125 V-nál. Az elektromos élettartam AC-15 alkalmazási kategóriában különböző terhelési feltételek mellett 1 millió kapcsolási ciklus. A termék rövidzárlat elleni védelme 10 A-es gG típusú olvadóbiztosítóval biztosítható.
A XB4BC51EX nyomógomb csatlakoztatása csavaros kapcsokkal történik, amelyek lehetővé teszik maximum 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezeték bekötését kábelvég nélkül. A csavarfejek kialakítása többféle csavarhúzó használatát teszi lehetővé: kompatibilis Philips 1-es, Pozidriv 1-es, valamint 4 mm és 5,5 mm-es lapos csavarhúzókkal. Az ajánlott meghúzási nyomaték 0,8-1,2 Nm. A XB4BC51EX üzemeltetési és tárolási hőmérséklet-tartománya -20...+60 °C. Tanúsítványai között szerepel az INERIS 04ATEX9004U, valamint a DNV és GL hajózási tanúsítványok. A termék ellenáll a rezgésnek (5 gn 2-500 Hz frekvenciatartományban) és a mechanikai ütéseknek (10 gn 11 ms időtartam).
Schneider Electric Harmony XB4 - ATEX D - XB4BC51EX -sárga nyomógomb Ø 22 - visszatérő - 1 NO - ATEX műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett nyomógomb
Rövid terméknév: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejforma: Standard
Szerelési átmérő: 22 mm
Por zóna besorolás: 21-es és 22-es zóna
Működtető típusa: rugós visszatérítésű
Működtető profilja: Sárga gombafej Ø 40 mm
Érintkezők típusa és összetétele: 1 NO (záró)
Kiegészítő információk
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Eszköz rögzítése: Rögzítő furat - átmérő: 22,5 mm (22,3 +0,4/0) az IEC 60947-1 szabványnak megfelelően
Rögzítési középpont: >= 30 x 40 mm (tartópanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének alakja: Kerek
Érintkező működése: Lassú bontás
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 5000000 ciklus
Villamos jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szabványnak megfelelően, vagy 1 x 0,22...2 x 2,5 mm² kábelvég nélkül
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szabványnak megfelelően
Csavarfej formája: Kereszthornyos (kompatibilis Philips 1-es, Pozidriv 1-es csavarhúzóval), hornyos (kompatibilis 4 mm és 5,5 mm-es lapos csavarhúzóval)
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szabványnak megfelelően
Konvencionális szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szabványnak megfelelően
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szabványnak megfelelően
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szabványnak megfelelően
Névleges üzemi áram: 3 A 240 V-nál (AC-15, A600), 6 A 120 V-nál (AC-15, A600), 0,1 A 600 V-nál (DC-13, Q600), 0,27 A 250 V-nál (DC-13, Q600), 0,55 A 125 V-nál (DC-13, Q600), 1,2 A 600 V-nál (AC-15, A600) az IEC 60947-5-1 szabványnak megfelelően
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -20...60 °C
Környezeti hőmérséklet működés közben: -20...60 °C
Túlfeszültség kategória: I az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szabványnak megfelelően
Tanúsítványok és szabványok
Szabványok: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Direktívák: 94/9/EC - ATEX irányelv
Termék tanúsítványok: INERIS 04ATEX9004U, DNV, GL
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 10 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szabványnak megfelelően
