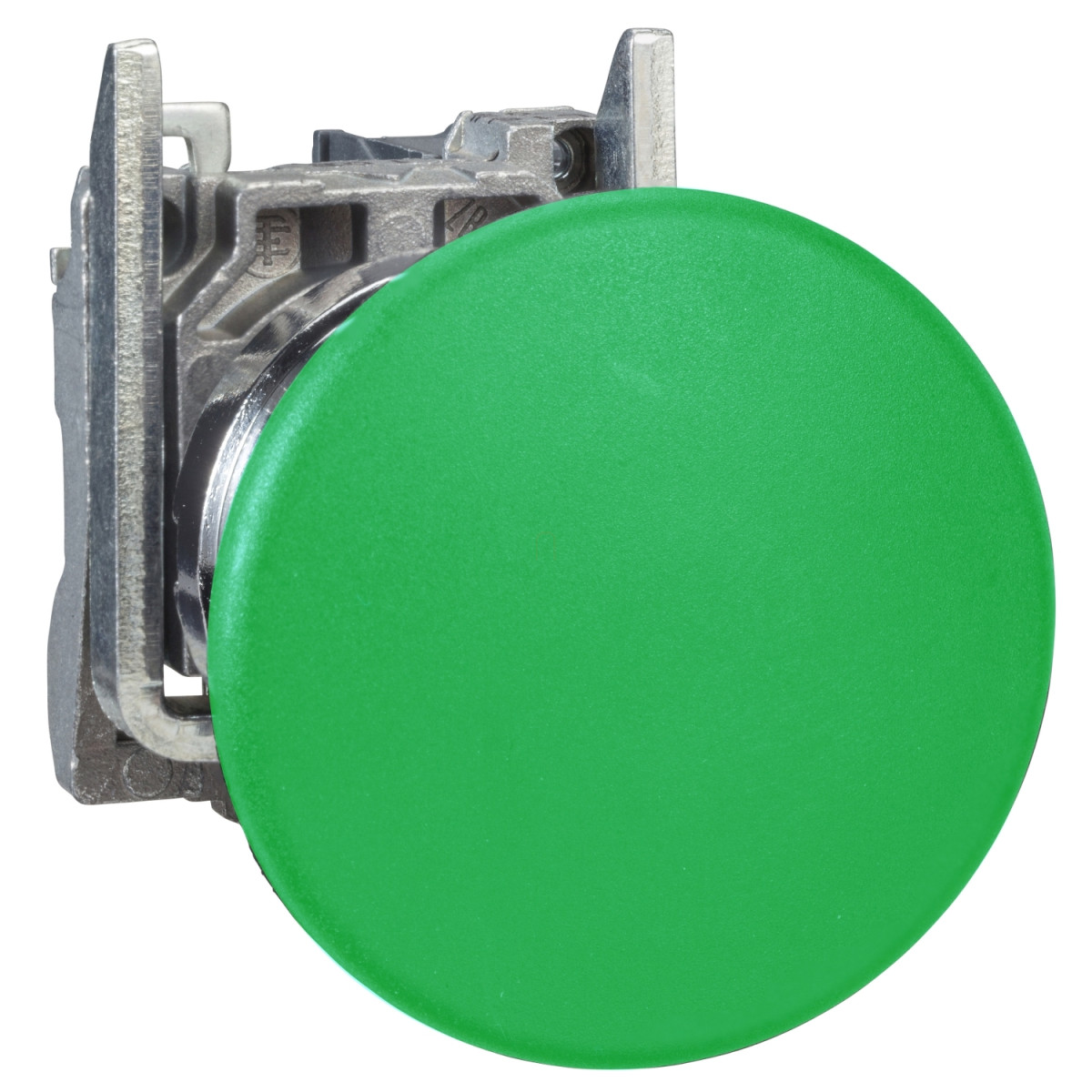

A Schneider Electric Harmony XB4BC31EX egy komplett, zöld színű, gombafejű nyomógomb, amely robbanásveszélyes területeken való használatra is alkalmas ATEX minősítéssel. Ez a prémium minőségű ipari vezérlőelem a Schneider Electric Harmony XB4 termékcsaládjába tartozik, amely megbízhatóságáról és tartósságáról ismert az ipari automatizálás területén.
A XB4BC31EX nyomógomb Ø 22 mm-es szerelőfuratba illeszthető, és különleges, Ø 40 mm-es zöld gombafejjel rendelkezik, amely kiváló láthatóságot és könnyű kezelhetőséget biztosít. A készülék működtetése rugós visszatérítésű, és 1 NO (normál nyitott) érintkezővel rendelkezik, amely megbízhatóan vezérli a kapcsolódó áramköröket. Az ATEX jelölése (Ex tb IIIC) alapján a termék por által robbanásveszélyessé vált területeken (21-22-es zóna) történő alkalmazásra tanúsított, így ideális választás lehet bányászati, vegyipari, olajipari vagy egyéb robbanásveszélyes környezetben történő felhasználásra.
A készülékház prémium anyagokból készül: a keret krómozott fémből, a rögzítőgyűrű pedig zamak ötvözetből. Ez a kombinció kiváló mechanikai és kémiai ellenállóképességet biztosít, a termék még nagynyomású (7000000 Pa 55 °C-on, 0,1 m távolságról) vízsugárral szemben is védett. A nyomógomb beépítési mélysége 43 mm, IP66 védettségi fokozattal rendelkezik az IEC 60529 szerint, valamint megfelel a NEMA 13 és NEMA 4X szabványoknak is. Ütésállósága IK03 az IEC 50102 szerint. A XB4BC31EX extrém körülmények között is megbízhatóan működik, üzemi hőmérséklet-tartománya -20°C és +60°C között van.
A szerelés egyszerű és rugalmas: a javasolt Ø 22,5 mm-es szerelőfuratba (Ø 22,3 mm +0,4/0 az IEC 60947-1 szerint) rögzíthető, minimális távolsága más elemektől 30 x 40 mm. Az elektromos csatlakoztatás csavaros kapcsokkal történik, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelvéggel, vagy 1 x 0,22...2 x 2,5 mm² keresztmetszetű vezetékek fogadására kábelvég nélkül. A csavaros kapcsok 0,8-1,2 Nm nyomatékkal húzhatók meg. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: Philips 1-es, Pozidriv 1-es, valamint 4 mm-es és 5,5 mm-es lapos csavarhúzóval is használható.
A XB4BC31EX kiváló villamos jellemzőkkel rendelkezik: hagyományos szabad levegőn mért termikus árama (Ith) 10 A, névleges szigetelési feszültsége (Ui) 600 V, névleges lökőfeszültség-állósága (Uimp) pedig 6 kV. A névleges üzemi áram (Ie) értékei változóak a különböző terhelési kategóriákban, például 3 A 240 V AC-15 kategória esetén, vagy 0,1 A 600 V DC-13 kategória esetén. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A nyomógomb rövidzárlat elleni védelmét 10 A-es gG típusú olvadóbiztosító látja el.
A Schneider Electric XB4BC31EX nyomógomb rendkívül tartós: mechanikai élettartama 5 000 000 kapcsolási ciklus, elektromos élettartama pedig 1 000 000 ciklus különböző terhelési feltételek mellett. Elektromos megbízhatósága kiemelkedő, tiszta környezetben Λ < 10exp(-6) értékű 5 V, 1 mA esetén. A terméket számos nemzetközi szabvány szerint tervezték és tanúsították, többek között az EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1 szabványoknak, valamint a 94/9/EC - ATEX irányelvnek megfelelően, amit az INERIS 04ATEX9004U, GL és DNV tanúsítványok is igazolnak.
Schneider Electric Harmony XB4 - ATEX D - XB4BC31EX -zöld nyomógomb Ø 22 - gombafejű Ø 40 - 1 NO - ATEX műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett nyomógomb
Készülék rövid neve: XB4
Előlap anyaga: Krómozott fém
Rögzítőgyűrű anyaga: Zamak
Fejforma típusa: Standard
Szerelési átmérő: 22 mm
Porzóna: 21-22 zóna
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld gombafejű Ø 40 mm
Érintkező típusa és összetétele: 1 NO
Műszaki paraméterek
Nagynyomású vízsugárral szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Készülék szerelése: Rögzítőfurat - átmérő: 22,5 mm (22,3 +0,4/0 az IEC 60947-1 szerint)
Rögzítési távolság: >= 30 x 40 mm (szerelőpanel)
Beépítési mélység: 43 mm
Jelölés: Ex tb IIIC
Jelzőegység fejének formája: Kerek
Érintkező működése: Lassú szakítás
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO elektromos állapotváltozás), 4,3 mm (teljes út)
Működtetési erő: 3,8 N NO elektromos állapotváltozás
Mechanikai élettartam: 5000000 ciklus
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, 1 x 0,22...2 x 2,5 mm² kábelvég nélkül az IEC 60947-1 szerint
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszt alakú, kompatibilis Philips 1-es csavarhúzóval
Kereszt alakú, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos, kompatibilis lapos Ø 5,5 mm csavarhúzóval
Elektromos jellemzők
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
[Ith] hagyományos szabad levegőn mért termikus áram: 10 A az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -20…60 °C
Üzemi környezeti hőmérséklet: -20…60 °C
Túlfeszültség kategória: I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN 50014, EN 50281-1-1, IEC 61241-0, IEC 61241-1
Irányelvek: 94/9/EC - ATEX irányelv
Terméktanúsítványok: INERIS 04ATEX9004U, GL, DNV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
