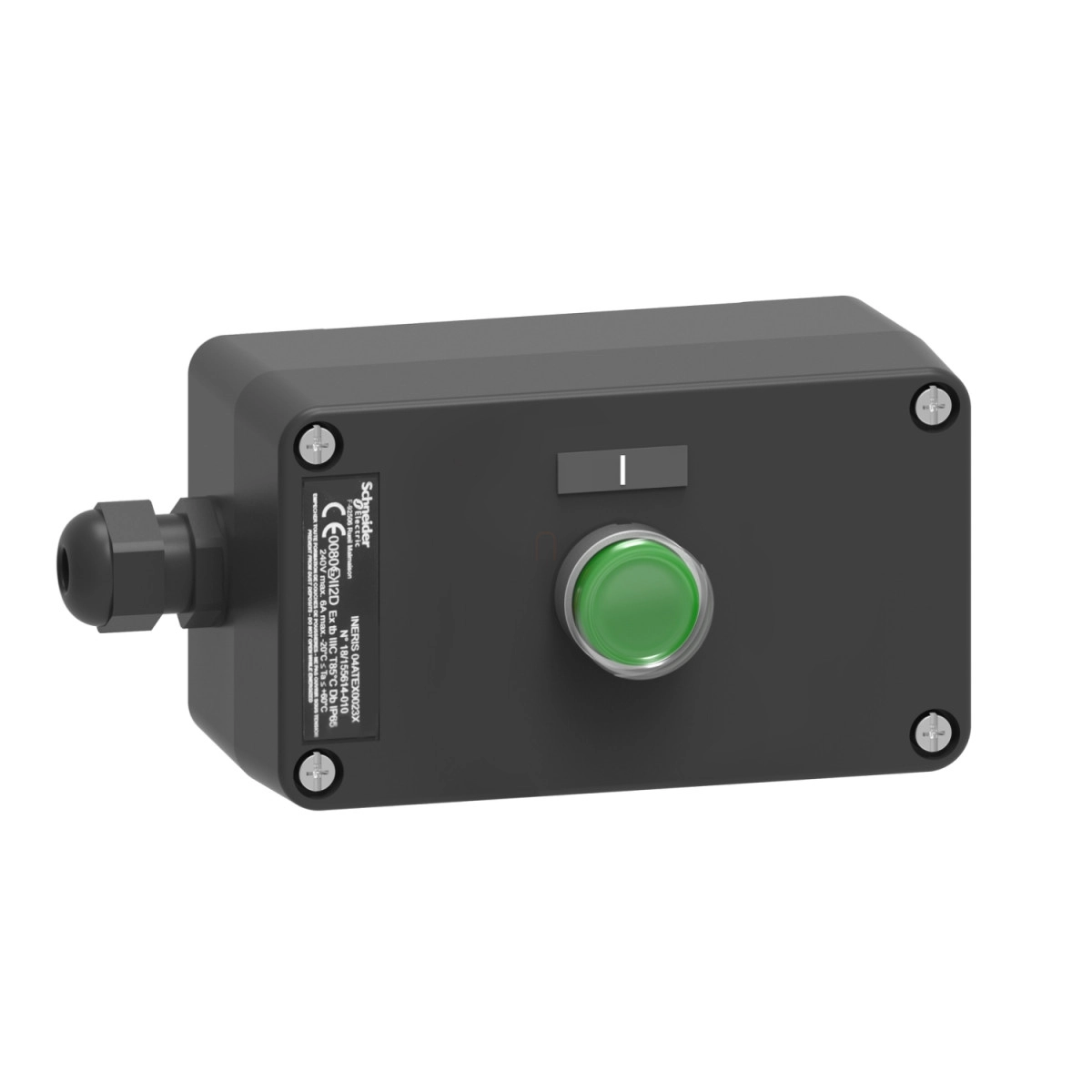

A Schneider Electric Harmony XAW termékcsalád XAWG100EX típusú ATEX tokozott nyomógomb ideális választás robbanásveszélyes környezetbe tervezett vezérlési rendszerekhez. Ez a speciális kialakítású, robusztus vezérlőállomás kifejezetten indítási funkcióra szolgál, így tökéletes megoldás olyan ipari alkalmazásokhoz, ahol fokozott biztonsági előírásoknak kell megfelelni.
A termék egy komplett vezérlőállomás, amely egy darab 40 mm-es, süllyesztett, zöld színű, rugós visszatérítésű nyomógombot tartalmaz 1NO (alaphelyzetben nyitott) érintkezővel. A tokozás anyaga üvegszállal erősített műanyag, amely kiváló mechanikai szilárdságot biztosít, miközben ellenáll a környezeti hatásoknak is. Az XAWG100EX fekete alapszínű tokozással és fedéllel rendelkezik, amely ellenáll a különböző ipari környezetekben előforduló szennyeződéseknek és vegyszereknek.
A vezérlőállomás méretei kompakt kialakítást tesznek lehetővé: 85 mm széles, 70 mm mély és 146 mm magas. A termék az IP65 védettségi szintnek megfelelően por és víz ellen védett, ami lehetővé teszi a kültéri vagy mosási folyamatoknak kitett környezetben történő használatát. Az ATEX tanúsítvánnyal rendelkező eszköz Ex tb IIIC T85°C Db IP65 jelöléssel bír, és a 21-22-es porrobbanási zónákban alkalmazható. Az INERIS 04ATEX0023X tanúsítvánnyal rendelkező nyomógomb megfelel a 94/9/EC ATEX irányelvnek, így biztonságosan használható olyan környezetben, ahol gyúlékony por jelenléte miatt robbanásveszélyes helyzet alakulhat ki.
A termék villamos jellemzői széles alkalmazási területet tesznek lehetővé. Az üzemi áram 3A 240V-on vagy 6A 120V-on AC-15, A600 kategóriában az IEC 60947-5-1 szabvány szerint, valamint különböző egyenáramú terhelhetőséggel is rendelkezik a DC-13, Q600 kategóriában. A rövidzárlat elleni védelem 10A-es gG típusú olvadóbiztosítóval biztosítható. A mechanikai élettartama kiemelkedően magas, 5 millió kapcsolási ciklus. A termék -20°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, II-es túlfeszültség kategóriájú az IEC 60536 szabvány szerint. A vezérlőállomás kábelbevezetése 1 db ISO M20 méretű tömszelence számára kialakított, ami rugalmas szerelést tesz lehetővé különböző kábelezési megoldásokhoz. Az XAWG100EX számos nemzetközi szabványnak megfelel, többek között az IEC 60079-0:2009, EN 60079-31:2009, IEC 60947-5-4, IEC 61000-6-2, IEC 60947-1, IEC 60947-5-1, IEC 60079-0:2007 és IEC 60079-31:2008 előírásainak, biztosítva a globális megfelelőséget és kompatibilitást a különböző ipari rendszerekkel.
Schneider Electric Harmony XAW - ATEX D - XAWG100EX -tokozott nyomógomb, műanyag, 1NC, zöld műszaki adatok
Főbb termékjellemzők
Termékcsalád: Harmony XAW
Termék típusa: Komplett vezérlőállomás
Rövid terméknév: XAWG
Vezérlőállomás alkalmazása: Indítási funkció
Anyag: Üvegszál erősítésű
Vezérlőállomás összetétele: 1 süllyesztett nyomógomb, zöld, rugós visszatérítésű, 1 NO érintkező
Kiegészítő műszaki adatok
Tokozás színe: Fekete
Fedél színe: Fekete
Kábelbevezetés: 1 bemenet ISO M20 tömszelence számára
Méretek: Szélesség 85 mm, Mélység 70 mm, Magasság 146 mm
Jelölés: Ex tb IIIC T85°C Db IP65
Mechanikai élettartam: 5000000 ciklus
Rövidzárlat elleni védelem: 10 A olvadóbiztosító, gG típus
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0.1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0.27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0.55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1.2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -20...60 °C
Túlfeszültség kategória: II az IEC 60536 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60079-0:2009, EN 60079-31:2009, IEC 60947-5-4, IEC 61000-6-2, IEC 60947-1, IEC 60947-5-1, IEC 60079-0:2007, IEC 60079-31:2008
Irányelvek: 94/9/EC - ATEX irányelv
Porrobbanási zóna: 21-es és 22-es zóna
Terméktanúsítványok: INERIS 04ATEX0023X
