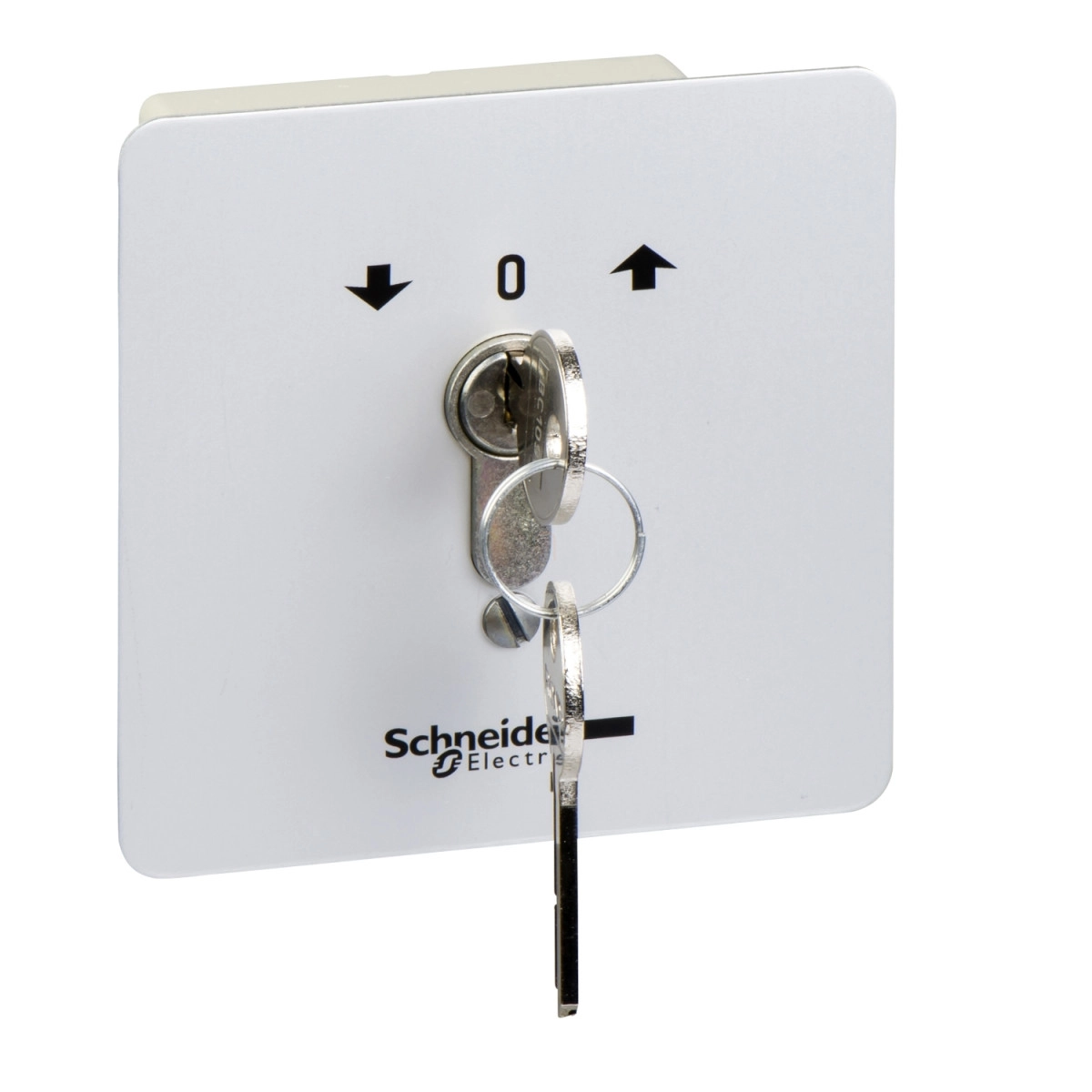

A Schneider Electric Harmony XAPS14431N egy rendkívül megbízható kulcsos vezérlőállomás, amely ipari folyamatok és gépi berendezések biztonságos irányítását teszi lehetővé. Ez a flush (süllyesztett) kivitelű kulcsos kapcsoló különösen alkalmas olyan környezetekben, ahol fontos a jogosulatlan hozzáférés megakadályozása és a vezérlési műveletek biztonságos végrehajtása. A termék a Harmony XAP sorozat tagja, amely a Schneider Electric minőségi ipari vezérlőegységeinek egyik kiemelkedő termékcsaládja.
A XAPS14431N egy 3-pozíciós kulcsos kapcsolót tartalmaz középső visszatérítéssel, amely 1 NO (alaphelyzetben nyitott) érintkezőt működtet. A kapcsoló a kezelő számára egyértelmű fel-nyíl, O, le-nyíl jelölésekkel rendelkezik, így intuitív használatot biztosít bármilyen ipari környezetben. A kulcs csak a középső pozícióban távolítható el, ami további biztonsági szintet jelent a kritikus vezérlési műveletekhez. A slow-break (lassú bontású) érintkező működés biztosítja a kapcsolások megbízhatóságát, minimalizálva az átmeneti jelenségeket.
A termék műszaki paraméterei kivételes teljesítményt és megbízhatóságot tükröznek. A készülék 10A konvencionális hőáramot képes kezelni az IEC 60947-5-1 szabvány szerint, míg a névleges szigetelési feszültsége 600V (3-as szennyezettségi fok mellett) az IEC 60947-1 szabvány alapján. Az impulzus-állósági névleges feszültség 6kV. A készülék különböző terhelési feltételek mellett különböző névleges üzemi áramokkal rendelkezik: AC-15 kapcsolási kategóriában 3A 240V-nál, 6A 120V-nál, vagy 1,2A 600V-nál, míg DC-13 kategóriában 0,1A 600V-nál, 0,27A 250V-nál és 0,55A 125V-nál. Ezek az értékek mind megfelelnek az IEC 60947-5-1 szabvány A600 és Q600 kategóriáinak. A kiváló minőséget az ezüst ötvözetű (Ag/Ni) érintkezők is biztosítják.
A XAPS14431N szerelése és telepítése egyszerű, a süllyesztett kivitel elegáns megjelenést biztosít a vezérlőpanelon. A csatlakozások csavaros kapcsokkal történnek, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű kábelt fogadnak kábelvéggel, illetve legalább 1 x 0,22 mm²-t kábelvég nélkül. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között kell legyen, és többféle csavarhúzófejjel kompatibilisek: kereszthornyú (Philips 1-es vagy pozidriv 1-es méret), valamint lapos fejű (4 mm vagy 5,5 mm átmérőjű). A panel kivágási mérete pontosan 77 x 77 mm, és részletes szerelési rajzok állnak rendelkezésre a problémamentes telepítéshez. A készülék védelmi szintje IP54 az IEC 60529 szabvány szerint, és IK08 mechanikai védelmi besorolással rendelkezik az IEC 62262 szerint, ami kiemelkedő ellenállóképességet biztosít a zord ipari környezetekben is. A készülék széles üzemi hőmérséklet-tartományban (-25...+70°C) használható, és tárolási hőmérséklet-tartománya -40...+70°C között van.
Harmony XAPS14431N műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAPS
Termék vagy komponens típus: Kulcsos vezérlőállomás
Eszköz rövid neve: XAPS
Termék szerelés: Süllyesztett kivitel
Vezérlőállomás összetétele: 1 kulcsos választókapcsoló, rugós visszatérítés középre, 1 NO, fel nyíl-O-le nyíl jelöléssel
Kezelői pozíció információ: 3 pozíció
Kulcs kivételi pozíció: Középső
Érintkező működés: Lassú bontású
Kiegészítő jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szabvány szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szabvány szerint
Parancs pozíciók száma: 1
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szabvány szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyolt kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkező anyag: Ezüst ötvözet (Ag/Ni)
Maximális ellenállás a kapcsok között: 25 MOhm
Rövidzárlat védelem: 10 A gG típusú biztosíték az IEC 60947-5-1 szabvány szerint
Jelzőlámpák száma: 0
[Ith] konvencionális szabad levegős hőáram: 10 A az IEC 60947-5-1 szabvány szerint
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szabvány szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szabvány szerint
[Ie] névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Kompatibilitási kód: XAPS
Környezet
Védő kezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -25...70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP54 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Szabványok: IEC 60947-5-1
