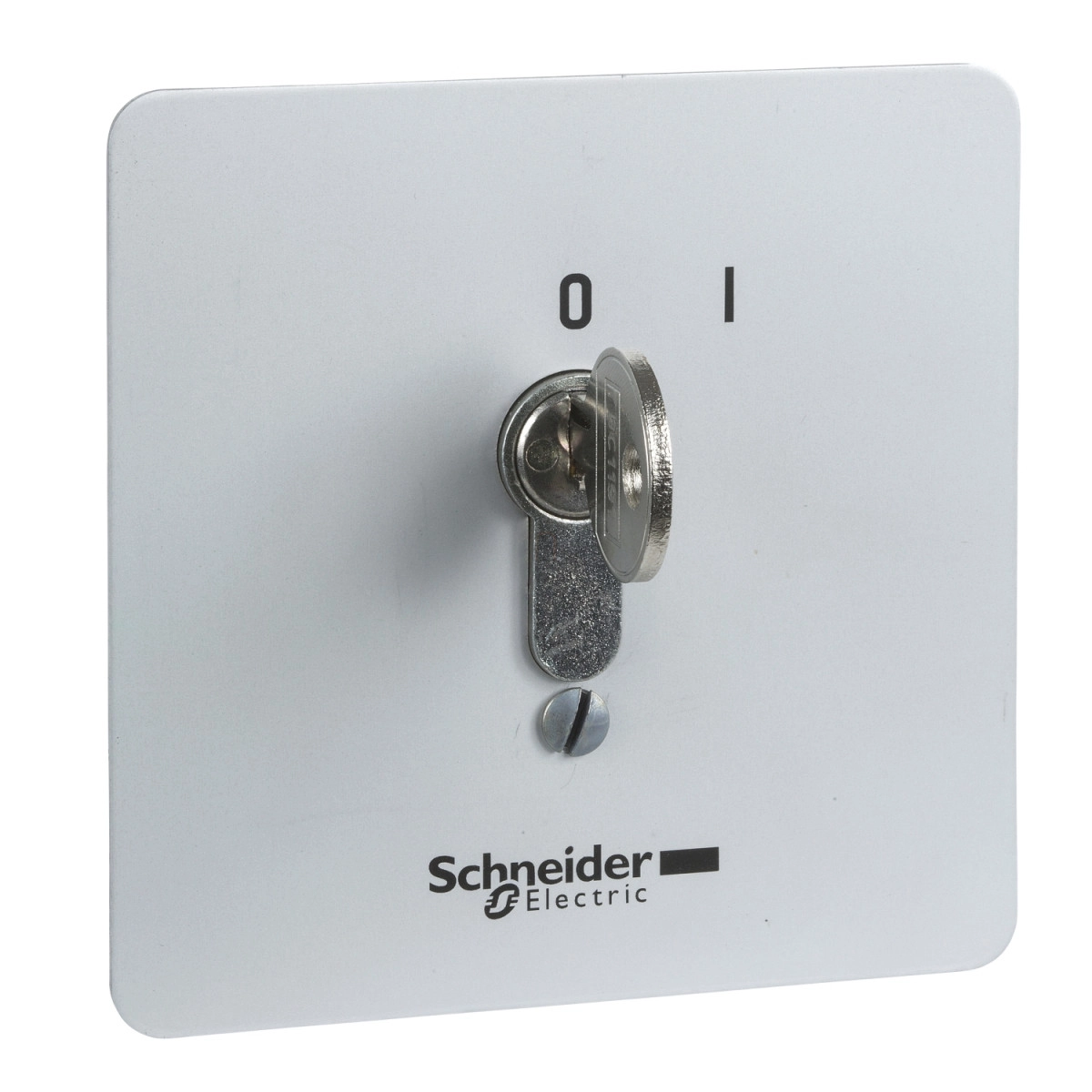

A Schneider Electric Harmony XAPS kulcsos működtetésű vezérlőállomás (XAPS14111N) egy professzionális ipari vezérlőeszköz, amely megbízható működést biztosít különböző automatizálási és vezérlési alkalmazásokban. Ez a kiváló minőségű kulcsos kapcsoló a Harmony XAP sorozat része, XB2 SL kivitelben, amely a Schneider Electric magas gyártási standardjait képviseli.
A XAPS14111N modell süllyesztett kivitelű, kulcsos működtetésű választókapcsoló, amely két pozícióval (O-I jelöléssel) és 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik. A kapcsoló maradó típusú (stay put), ami azt jelenti, hogy a beállított pozícióban marad a kulcs elfordítása után. A kulcs csak baloldali pozícióban húzható ki, ami extra biztonsági funkciót jelent a jogosulatlan működtetés ellen. A kontaktus működése lassú bontású, amely megbízható kapcsolást biztosít különböző terhelések esetén is.
A műszaki specifikációkat tekintve a XAPS14111N 10 A konvencionális szabad levegőn mért termikus árammal rendelkezik az IEC 60947-5-1 szabványnak megfelelően. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fok mellett), névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. A névleges üzemi áram AC-15, A600 kategóriában 3 A 240 V-nál, 6 A 120 V-nál és 1,2 A 600 V-nál, míg DC-13, Q600 kategóriában 0,1 A 600 V-nál, 0,27 A 250 V-nál és 0,55 A 125 V-nál. Az érintkezők anyaga ezüstötvözet (Ag/Ni), a kapcsok közötti maximális ellenállás 25 MOhm. Rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval az IEC 60947-5-1 szabványnak megfelelően. A készüléket csavaros kapcsokkal látták el, amelyek lehetővé teszik ≤ 2 x 1,5 mm² keresztmetszetű vezeték bekötését érvéghüvellyel, vagy ≥ 1 x 0,22 mm² keresztmetszetű vezetékét érvéghüvely nélkül, az IEC 60947-1-nek megfelelően. A meghúzási nyomaték 0,8-1,2 Nm.
A kulcsos kapcsoló masszív kialakítású, IP54 védettségi fokozattal rendelkezik az IEC 60529 szerint, valamint IK08 ütésállósággal az IEC 62262 szerint. Ez lehetővé teszi a megbízható működést még nehéz ipari körülmények között is. A működési hőmérséklet-tartomány -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: kereszthornyos (Philips 1-es méretű és pozidriv 1-es méretű), valamint lapos (Ø 4 mm és Ø 5,5 mm) csavarhúzókkal is használható. A pontos beépítéshez a PDF tartalmazza a részletes méretrajzokat és panel kivágási adatokat is, a termék négyzet alakú előlapjának mérete 100 x 100 mm.
Schneider Electric Harmony XAP, XB2 SL - XAPS14111N -Kulcsos müködtetésü vez.e.(vandálbiztos) műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAPS
Termék vagy alkatrész típusa: Kulcsos működtetésű vezérlőállomás
Eszköz rövid neve: XAPS
Szerelési mód: Süllyesztett szerelés
Vezérlőállomás összetétele: 1 kulcsos választókapcsoló, maradó 1 NO O-I jelöléssel
Kezelő pozíció információ: 2 pozíció
Kulcs kihúzási pozíció: Bal oldal
Érintkező működés: Lassú bontás
Kiegészítő információk
Csatlakozások - kapcsok: Csavaros kapcsok, ≤ 2 x 1,5 mm² érvéghüvellyel az IEC 60947-1 szerint
Csavaros kapcsok, ≥ 1 x 0,22 mm² érvéghüvely nélkül az IEC 60947-1 szerint
Parancs pozíciók száma: 1
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es méretű csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es méretű csavarhúzóval
Hornyos, kompatibilis Ø 4 mm lapos csavarhúzóval
Hornyos, kompatibilis Ø 5,5 mm lapos csavarhúzóval
Érintkező anyaga: Ezüst ötvözet (Ag/Ni)
Kapcsok közötti maximális ellenállás: 25 MOhm
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Jelzőlámpák száma: 0
Konvencionális szabad levegőn mért termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Kompatibilitási kód: XAPS
Nyomógombok száma: 0
Választókapcsolók száma: 0
Kulcsos kapcsolók száma: 1
Gomba alakú nyomógombok száma: 0
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -25...70 °C
Villamos áramütés elleni védelem osztály: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP54 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Szabványok: IEC 60947-5-1
