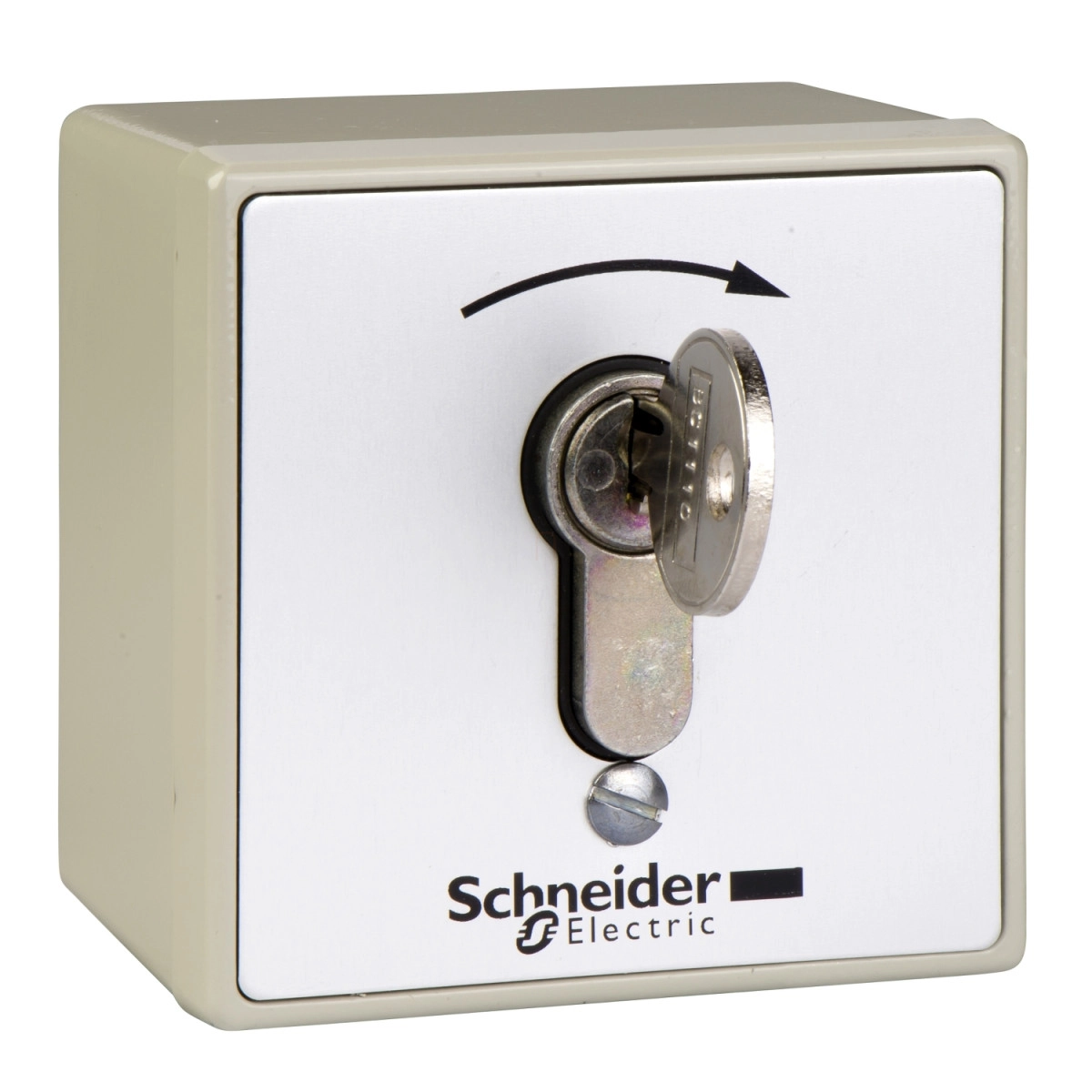

A Schneider Electric Harmony XAPS11221N felületre szerelhető, kulcsos kapcsolóállomás a Harmony XAP, XB2 SL termékcsaládból, amely professzionális ipari alkalmazásokhoz lett kifejlesztve. Ez a kulcsos kezelőelem kiemelkedő megbízhatóságot és biztonságot kínál a hozzáférés-korlátozást igénylő vezérlőrendszerekhez, így ideális választás olyan környezetekbe, ahol csak jogosultsággal rendelkező személyek működtethetik a berendezéseket.
A XAPS11221N modell két pozícióval rendelkezik, és jobbról balra rugós visszatérítésű működéssel van ellátva. A kulcs csak a bal oldali pozícióban távolítható el, ami további biztonsági szintet jelent a jogosulatlan működtetés megakadályozására. A kapcsoló 1 NO (záró) érintkezővel rendelkezik, és jobbra mutató nyíl jelöléssel van ellátva a könnyű azonosíthatóság érdekében. Az érintkezők lassú bontású kivitelben készülnek, ami biztosítja a megbízható működést és a hosszú élettartamot ipari környezetben is.
A tokozat felületre szerelhető kivitelben készül, kompakt méretekkel: 75×75×84 mm (szélesség×magasság×mélység). A kábelbevezetéshez 1 db kiüthető bemenet található a hátoldalon (Ø17 mm), valamint 1 db menetes bemenet kábelbevezetőhöz (12 mm kapacitással). A csatlakoztatás csavaros kapcsokkal történik, ami lehetővé teszi maximum 2×1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel (IEC 60947-1 szerint), vagy minimum 1×0,22 mm² keresztmetszetű vezeték bekötését kábelvég nélkül. A kapcsok meghúzási nyomatéka 0,8–1,2 Nm az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása többféle szerszámmal kompatibilis: Philips #1 kereszthornyú, pozidriv #1 kereszthornyú, valamint 4 mm és 5,5 mm lapos csavarhúzókkal is használható.
A XAPS11221N kulcsos kapcsoló kiemelkedő elektromos jellemzőkkel rendelkezik. A névleges szigetelési feszültség (Ui) 600 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szerint. A névleges lökőfeszültség-állóság (Uimp) 6 kV az IEC 60947-1 szerint. A hagyományos szabad levegőben mért termikus áram (Ith) 10 A az IEC 60947-5-1 szerint. A névleges üzemi áram (Ie) értékei alkalmazáskategóriánként változnak: AC-15, A600 kategóriában 3 A 240 V-nál, 6 A 120 V-nál, 1,2 A 600 V-nál; DC-13, Q600 kategóriában 0,1 A 600 V-nál, 0,27 A 250 V-nál, 0,55 A 125 V-nál. A készülék rövidzárlat elleni védelméről 10 A-es gG típusú olvadóbiztosító gondoskodik az IEC 60947-5-1 szabványnak megfelelően. Az érintkezők anyaga ezüstötvözet (Ag/Ni), amely biztosítja a kiváló vezetőképességet és kopásállóságot. A kapcsok közötti maximális ellenállás 25 MOhm, ami garantálja a megbízható elektromos kapcsolatot.
Schneider Electric Harmony XAP, XB2 SL - XAPS11221N -Feltörhetetlen biztonsági tokozat műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAPS
Termék vagy összetevő típusa: Kulccsal működtetett vezérlőállomás
Eszköz rövid neve: XAPS
Szerelési mód: Felületre szerelhető
Vezérlőállomás összetétele: 1 kulcsos választókapcsoló, rugós visszatérés jobbról balra, 1 NO jobbra mutató nyíl jelöléssel
Kezelő pozíció információ: 2 pozíció
Kulcs kivételi pozíció: Bal oldal
Érintkező működése: Lassú bontás
Kiegészítő jellemzők
Kábelbevezetés: 1 kiüthető kábelbevezetés, befogási kapacitás: 17 mm
1 menetes bemenet kábelbevezetőhöz, befogási kapacitás: 12 mm
Nettó súly: 0,83 kg
Csatlakozók - kapcsok: Csavaros kapcsok, ≤ 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, ≥ 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Vezérlési pozíciók száma: 1
Meghúzási nyomaték: 0,8–1,2 Nm az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyú, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyú, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm átmérőjű lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm átmérőjű lapos csavarhúzóval
Érintkező anyaga: Ezüstötvözet (Ag/Ni)
Kapcsok közötti maximális ellenállás: 25 MOhm
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Jelzőlámpák száma: 0
Hagyományos szabad léghűtésű termikus áram [Ith]: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet üzemeltetéshez: -25…70 °C
Áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP54 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Szabványok: IEC 60947-5-1
Kompatibilitás
Kompatibilitási kód: XAPS
Nyomógombok száma: 0
Választókapcsolók száma: 0
Kulcsos kapcsolók száma: 1
Gomba alakú nyomógombok száma: 0
Záró érintkezők száma: 0
Nyitó érintkezők száma: 0
Váltó érintkezők száma: 0
