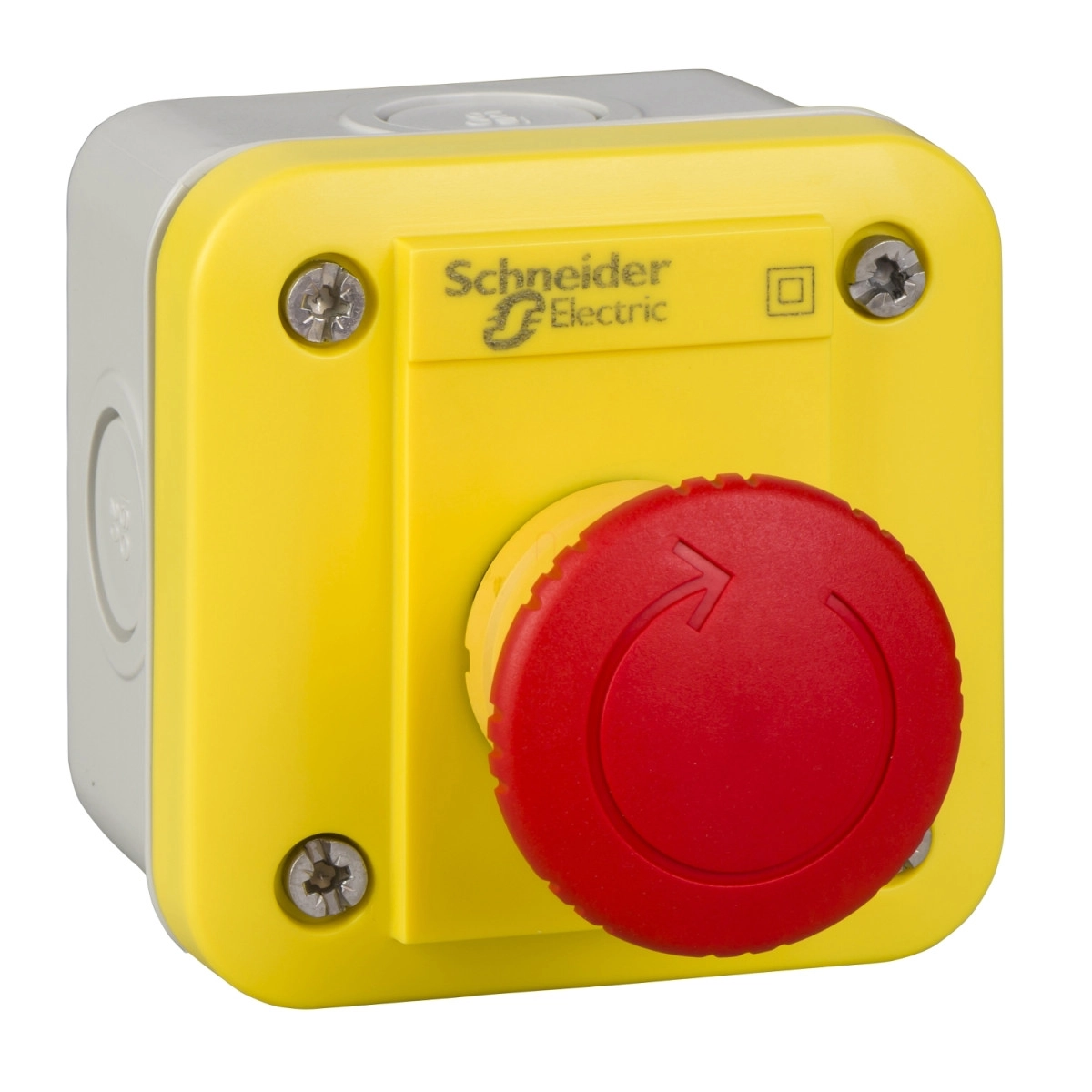

A Schneider Electric Harmony XALE sorozatának XALEK178F vezérlőállomása egy professzionális ipari vezérlőegység, amely elsősorban vészleállítási funkciók biztosítására szolgál. Ez a komplett vezérlőállomás egy Ø 22 mm-es XB7 vezérlő- és jelzőegységek számára készült, és tökéletes megoldást jelent olyan alkalmazásokban, ahol a biztonság kritikus fontosságú.
A XALEK178F egy piros színű vészleállító nyomógombot tartalmaz, amely kioldási (trigger) működésű és 2 NC (alaphelyzetben zárt) érintkezővel rendelkezik. A vészleállító gomb működése lassú nyitású (slow-break), amely kiváló megbízhatóságot és biztonságot garantál. Az egység pozitív nyitással rendelkezik, ami megfelel az IEC 60947-5-1 K. függelékének. Az elektromos megbízhatóság kiváló, amit a Λ <= 10^(-6) érték is jelez 17 V és 5 mA mellett, az IEC 60947-5-4 szabvány szerint.
A vezérlőállomás háza világosszürke (RAL 7035) alapszínű, fedele pedig élénksárga (RAL 1021), ami kiemeli a vészleállító funkció fontosságát. A ház anyaga ABS (akrilnitril-butadién-sztirén), amely kiváló mechanikai és hőmérsékleti ellenállóságot biztosít. A készülékház IP54 védettséggel rendelkezik az IEC 60529 szerint, valamint IK05 ütésállósággal az IEC 62262 szabványnak megfelelően. Ezek a jellemzők biztosítják, hogy a készülék ellenálljon a por és nedvesség behatolásának, valamint a mechanikai hatásoknak.
A XALEK178F számos elektromos paramétere megfelel a legmagasabb ipari szabványoknak. A névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szerint, míg a névleges lökőfeszültség-állósága 4 kV. A névleges üzemi áram különböző értékei: 0,1 A 250 V DC-13 esetén, 0,22 A 125 V DC-13 mellett, 0,3 A 240 V AC-14 esetén, valamint 0,6 A 120 V AC-14 mellett, mindegyik az IEC 60947-5-1 szabványnak megfelelően. A rövidzárlat elleni védelem 4 A-es gG típusú olvadóbiztosítóval biztosítható. A készülék II. érintésvédelmi osztályba tartozik az IEC 60536 szerint.
A vezérlőállomás különböző környezeti feltételek mellett is megbízhatóan működik. Üzemi környezeti hőmérséklet-tartománya -25°C és +55°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között. A védőkezelés TC típusú.
A kábelbevezetés rugalmas: 2 kiüthető nyílás 16 mm befogási kapacitással, valamint 4 kiüthető nyílás ISO M20 méretben. A rögzítéshez 2 kiüthető, nyújtott rögzítőfurat (Ø 3 mm x 5 mm) áll rendelkezésre. A méretrajzok szerint a vészleállítóval szerelt vezérlőállomás kiállása 93,85 mm (3,69 hüvelyk).
A Schneider Electric XALEK178F vezérlőállomás ideális választás olyan ipari környezetben, ahol a megbízható vészleállítási funkcióra van szükség. Használata különösen ajánlott gyártósorokon, gépek vezérlőpaneljein, veszélyes területeken és minden olyan helyen, ahol a gyors és megbízható vészleállítási lehetőség biztonsági követelmény. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 62208, IEC 60204-1, IEC 60947-1, IEC 60947-5-5 és IEC 60947-5-1 előírásainak, ami garantálja a biztonságos és szabványos működést bármilyen ipari környezetben.
Schneider Electric Harmony XALE - XALEK178F -vezérlő állomás vészleállító funkció - visszaállás forgatással - 2 NC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XALE
Terméktípus: Komplett vezérlőállomás
Készülék rövid neve: XALE
Termék rendeltetése: XB7 Ø 22 mm vezérlő és jelzőegységek számára
Vezérlőállomás alkalmazása: Vészleállítási funkció
Fizikai jellemzők
Burkolat alapszíne: Világosszürke (RAL 7035)
Fedél színe: Sárga (RAL 1021)
Anyag: ABS (akrilnitril-butadién-sztirén)
IP védettségi fokozat: IP54 az IEC 60529 szerint
IK védettségi fokozat: IK05 az IEC 62262 szerint
Vezérlőállomás összetétele: 1 piros vészleállító nyomógomb, kioldási működésű 2 NC
Érintkező működése: Lassú nyitás
Bekötés és szerelés
Kábelbevezetés: 2 kiüthető nyílás, befogási kapacitás: 16 mm
4 kiüthető nyílás ISO M20 méretben
Elektromos jellemzők
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
0,1 A 250 V esetén, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V esetén, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V esetén, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V esetén, AC-14, D300 az IEC 60947-5-1 szerint
Elektromos megbízhatóság: Λ <= 10^(-6) 17 V és 5 mA esetén az IEC 60947-5-4 szerint
Környezeti feltételek
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...55 °C
Érintésvédelmi osztály: II. osztály az IEC 60536 szerint
Szabványok
IEC 62208
IEC 60204-1
IEC 60947-1
IEC 60947-5-5
IEC 60947-5-1
Méretek
Vészleállító nyomógombbal szerelt kivitel kinyúlása: 93,85 mm (3,69 hüvelyk)
