A Schneider Electric Harmony XALE sorozatú XALEK1701 típusú vezérlő állomása kompakt, megbízható megoldást kínál vészleállítási funkciókhoz ipari környezetben. Ez a termék kifejezetten a 22 mm átmérőjű XB7 vezérlő és jelzőegységekhez lett tervezve, hogy azonnali és hatékony vészlekapcsolást biztosítson kritikus helyzetekben.

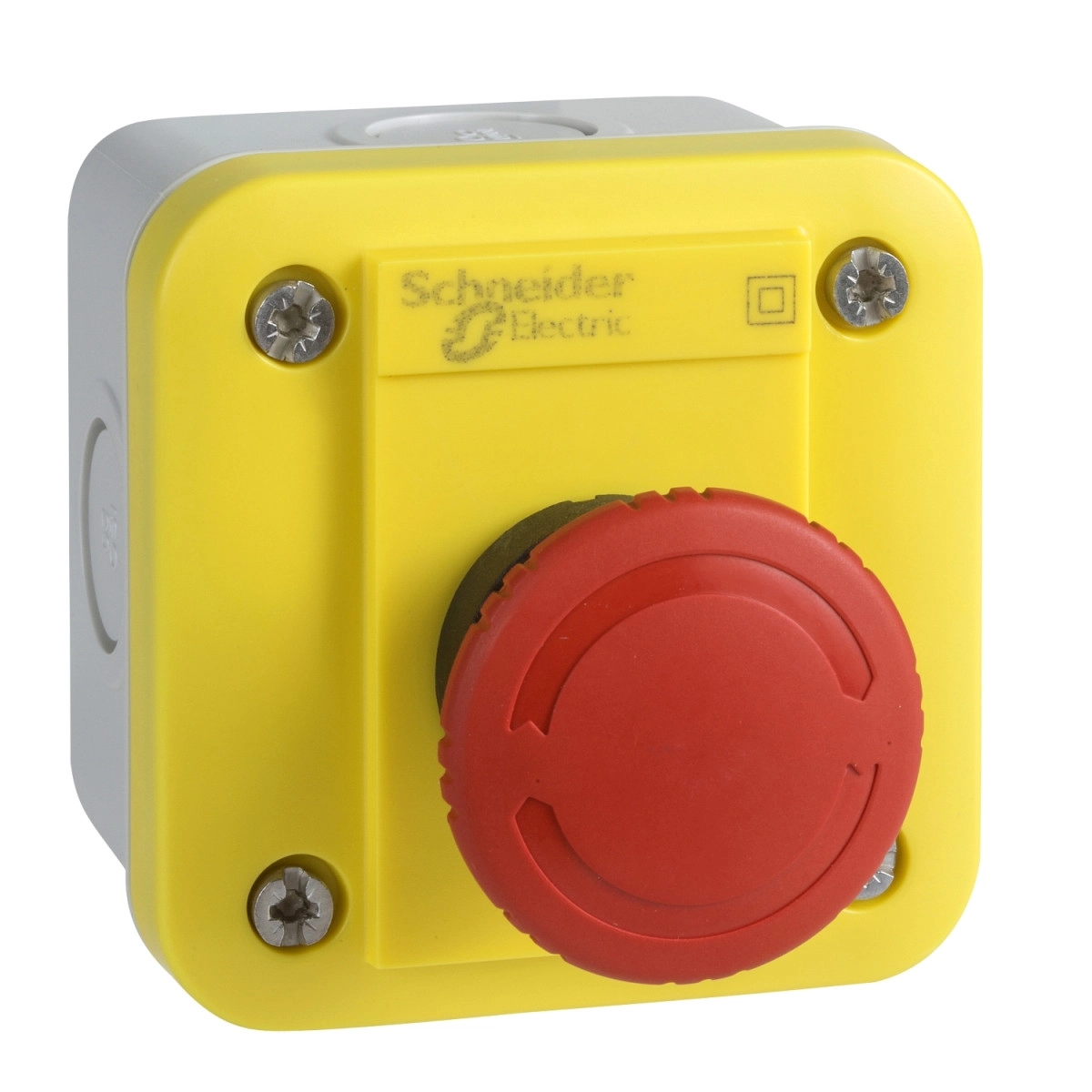

A XALEK1701 vezérlő állomás világosszürke (RAL 7035) alappal és feltűnő sárga (RAL 1021) fedéllel rendelkezik, amely biztosítja a jó láthatóságot bármilyen ipari környezetben. A készülékház anyaga ABS (akrilnitril-butadién-sztirol), amely kiváló mechanikai és kémiai ellenállást biztosít. Az eszköz IP54-es védettséggel rendelkezik az IEC 60529 szabvány szerint, így megfelelő védelmet nyújt por és fröccsenő víz ellen. A vezérlő állomás fő eleme egy piros színű, reteszelő gombafejű nyomógomb, amely egy NC (alaphelyzetben zárt) érintkezővel van ellátva, és lassú nyitású működéssel rendelkezik.
A XALEK1701 kábelbevezetése rugalmasan megoldható a 2 kitörhető nyíláson keresztül, amelyek maximális befogadóképessége 16 mm, valamint 4 további kitörhető nyílással ISO M20 méretben. A termék rendelkezik pozitív nyitással az IEC 60947-5-1 K függelékének megfelelően, ami biztosítja a biztonságos működést. A rövidzárlat elleni védelmet 4A-es gG típusú olvadóbiztosíték biztosítja az IEC 60947-5-1 szabványnak megfelelően. A termék névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat), névleges lökőfeszültség-állósága pedig 4 kV az IEC 60947-1 szerint. A névleges üzemi áram többféle kapcsolási kategóriában is megadott: 0,1 A 250 V DC-13 esetén, 0,22 A 125 V DC-13 esetén, 0,3 A 240 V AC-14 esetén, valamint 0,6 A 120 V AC-14 esetén, mindegyik az IEC 60947-5-1 szabványnak megfelelően.
Az XALEK1701 széles működési hőmérséklet-tartománnyal rendelkezik: -25°C és +55°C között használható, míg tárolási hőmérséklete -40°C és +70°C közötti. Az áramütés elleni védelem szempontjából a termék II. osztályú az IEC 60536 szerint, míg mechanikai védettség tekintetében IK05 fokozatú az IEC 62262 szabványnak megfelelően. Az elektromos megbízhatósága Λ <= 10exp(-6) 17 V és 5 mA esetén, az IEC 60947-5-4 szabvány szerint. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 62208, IEC 60947-5-1, IEC 60947-1 és IEC 60947-5-5 előírásoknak. A készülék CE jelöléssel rendelkezik, ami igazolja, hogy megfelel az európai irányelveknek.
Schneider Electric Harmony XALE - XALEK1701 -vezérlő állomás vészlekapcsoló funkció - 1 NC műszaki adatok
Általános adatok
Termékcsalád: Harmony XALE
Termék típusa: Komplett vezérlő állomás
Rövid terméknév: XALE
Rendeltetés: XB7 Ø 22 mm vezérlő és jelzőegységek számára
Vezérlőállomás alkalmazása: Vészlekapcsolási funkció
Fizikai jellemzők
Burkolat alapjának színe: Világosszürke (RAL 7035)
Fedél színe: Sárga (RAL 1021)
Anyag: ABS (akrilnitril-butadién-sztirol)
IP védettségi fokozat: IP54 az IEC 60529 szerint
Vezérlőállomás összetétele: 1 gombafejű nyomógomb, piros, reteszelő 1 NC
Érintkező működése: Lassú nyitású
Csatlakozási adatok
Kábelbevezetés: 2 kitörhető nyílás, befogadóképesség: 16 mm
4 kitörhető nyílás ISO M20 méretben
Elektromos adatok
Pozitív nyitás: Megfelel az IEC 60947-5-1 K függelékének
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
0,1 A 250 V esetén, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V esetén, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V esetén, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V esetén, AC-14, D300 az IEC 60947-5-1 szerint
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V és 5 mA esetén az IEC 60947-5-4 szerint
Környezeti feltételek
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…55 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 60536 szerint
IK védettségi fokozat: IK05 az IEC 62262 szerint
Tanúsítványok és szabványok
Jelölés: CE
Szabványok: IEC 62208, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5
Méretek
A méretek a különböző konfigurációkban változnak:
Vészleállító gomb nélküli kulcs esetén: 81,5 mm (3,21 hüvelyk)
