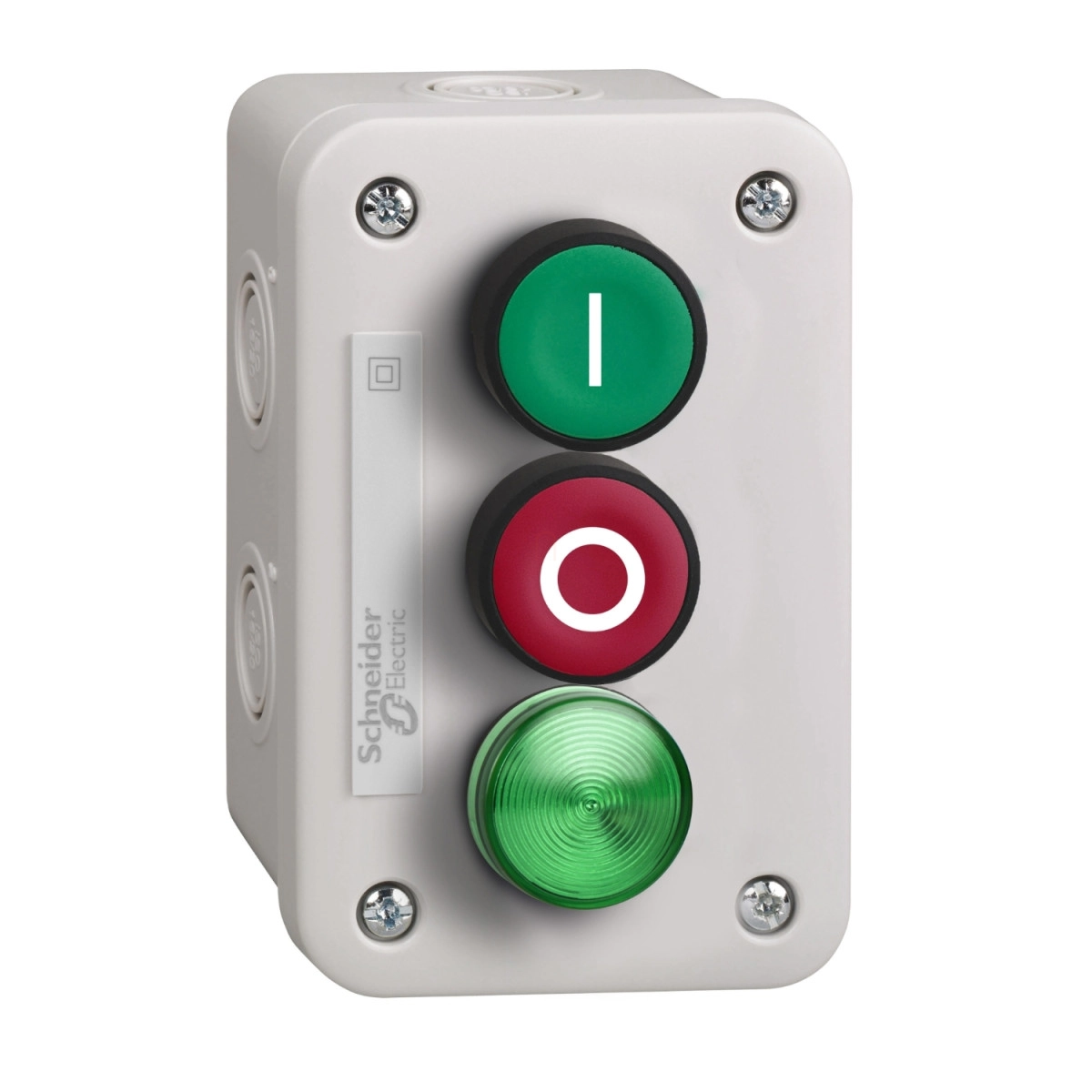

A Schneider Electric Harmony XALE termékcsaládba tartozó XALE33V1M vezérlő állomás egy komplex irányítási megoldást kínál az ipari környezetben szükséges vezérlési feladatokhoz. Ez a háromfunkciós komplett vezérlőegység kifejezetten a 22 mm-es Harmony XB7 vezérlő- és jelzőelemekhez lett kifejlesztve, így tökéletesen illeszkedik a meglévő Schneider Electric rendszerekhez.
A világosszürke (RAL 7035) színű, ABS (akrilnitril-butadién-sztirol) anyagból készült ház tartós és ellenálló kivitelt biztosít. Az IP54-es védettségi szint megfelelő védelmet nyújt a por és a fröccsenő víz ellen, így a készülék megbízhatóan működik változatos ipari környezetben is. A vezérlő állomás fő elemei: egy zöld színű, rugós visszatérésű nyomógomb 1NO érintkezővel és fehér "I" jelöléssel; egy piros színű, rugós visszatérésű nyomógomb 1NC érintkezővel és fehér "O" jelöléssel; valamint egy zöld színű jelzőfény integrált LED-del.
A berendezés 230-240 V AC névleges tápfeszültséggel működik (195-264 V AC tartományban), áramfelvétele nem haladja meg a 20 mA-t. Az integrált LED élettartama rendkívül hosszú, 80000 óra névleges feszültségen és 25°C-os környezeti hőmérsékleten. A lassú nyitású érintkezők megbízható működést biztosítanak, és megfelelnek az IEC 60947-5-1 szabvány K függelékének a pozitív nyitás tekintetében. Az eszköz rendelkezik rövidzárlat elleni védelemmel is, amely 4 A-es gG típusú olvadóbiztosítékkal valósul meg.
A XALE33V1M működési hőmérséklet-tartománya -25°C és 55°C között van, tárolási hőmérséklete pedig -40°C és 70°C között. Az elektromos adatok tekintetében a készülék névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat), lökőfeszültség-állósága pedig 4 kV az IEC 60947-1 szabványnak megfelelően. A névleges üzemi áram értékei: 0,1 A 250 V-nál (DC-13, R300), 0,22 A 125 V-nál (DC-13, R300), 0,3 A 240 V-nál (AC-14, D300), illetve 0,6 A 120 V-nál (AC-14, D300). A készülék elektromos megbízhatósága kiváló, λ <= 10^(-6) 17 V és 5 mA esetén.
A kábelbevezetés rugalmasan megoldható a 2 db kiüthető nyílással, amelyek befogadóképessége 20 mm, valamint a 6 db ISO M20 kiüthető nyílással. A rögzítés a 2 db kiüthető, nyújtott rögzítőfuraton keresztül történik, amelyek mérete Ø 3 mm x 5 mm. A készülék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-5-5, IEC 62208 és IEC 60947-1 előírásainak. Az ütésállósági fokozata IK05 az IEC 62262 szerint, és Class II elektromos érintésvédelmi osztályba tartozik az IEC 60536 alapján.
Schneider Electric Harmony XALE - XALE33V1M -vezérlő állomás with zöld pb 1NO+ piros pb 1NC + zöld jelző LED 230..240V műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XALE
Termék vagy alkatrész típusa: Komplett vezérlőállomás
Rövid készüléknév: XALE
Termék rendeltetése: XB7 Ø 22 mm vezérlő- és jelzőegységekhez
Vezérlőállomás alkalmazása: Három funkciós
Ház alapszíne: Világosszürke (RAL 7035)
Burkolat színe: Világosszürke (RAL 7035)
Anyag: ABS (akrilnitril-butadién-sztirol)
IP védettségi fokozat: IP54 az IEC 60529 szerint
Vezérlőállomás összetétele
1 süllyesztett nyomógomb, zöld, rugós visszatérítésű 1 NO, fehér I jelöléssel
1 süllyesztett nyomógomb, piros, rugós visszatérítésű 1 NC, fehér O jelöléssel
1 jelzőlámpa
Jelölés helye: Jelölés a nyomógombon
Érintkező működése: Lassú nyitás
Fényforrás: Integrált LED
[Us] névleges tápfeszültség: 230...240 V AC
Kiegészítő információk
Kábelbevezetés: 2 kiüthető nyílás, befogadóképesség: 20 mm
6 kiüthető nyílás ISO M20-hoz
Jelölés: CE
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Rövidzárlat elleni védelem: 4 A patron biztosíték gG típus az IEC 60947-5-1 szerint
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
[Ie] névleges üzemi áram:
0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V-nál, AC-14, D300 az IEC 60947-5-1 szerint
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V-nál és 5 mA-nél az IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Fényforrás színe: Zöld
Tápfeszültség határértékei: 195...264 V AC
Áramfelvétel: <= 20 mA
Élettartam: 80000 óra névleges feszültségen és 25 °C-on
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -25...55 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok:
IEC 60947-5-1
IEC 60947-5-5
IEC 62208
IEC 60947-1
Elektromágneses emisszió: B osztály az IEC 55011 szerint
Méretek
Vezérlőállomás magassága: XALE típustól függően:
Süllyesztett nyomógomb: 69 mm
Kiemelkedő nyomógomb: 71 mm
Világító nyomógomb: 74,5 mm
Jelzőlámpa: 71 mm
Kulcs nélküli vészleállító: 89,5 mm
Választókapcsoló standard fogantyúval: 84,5 mm
Kulcsos kapcsoló: 100 mm
