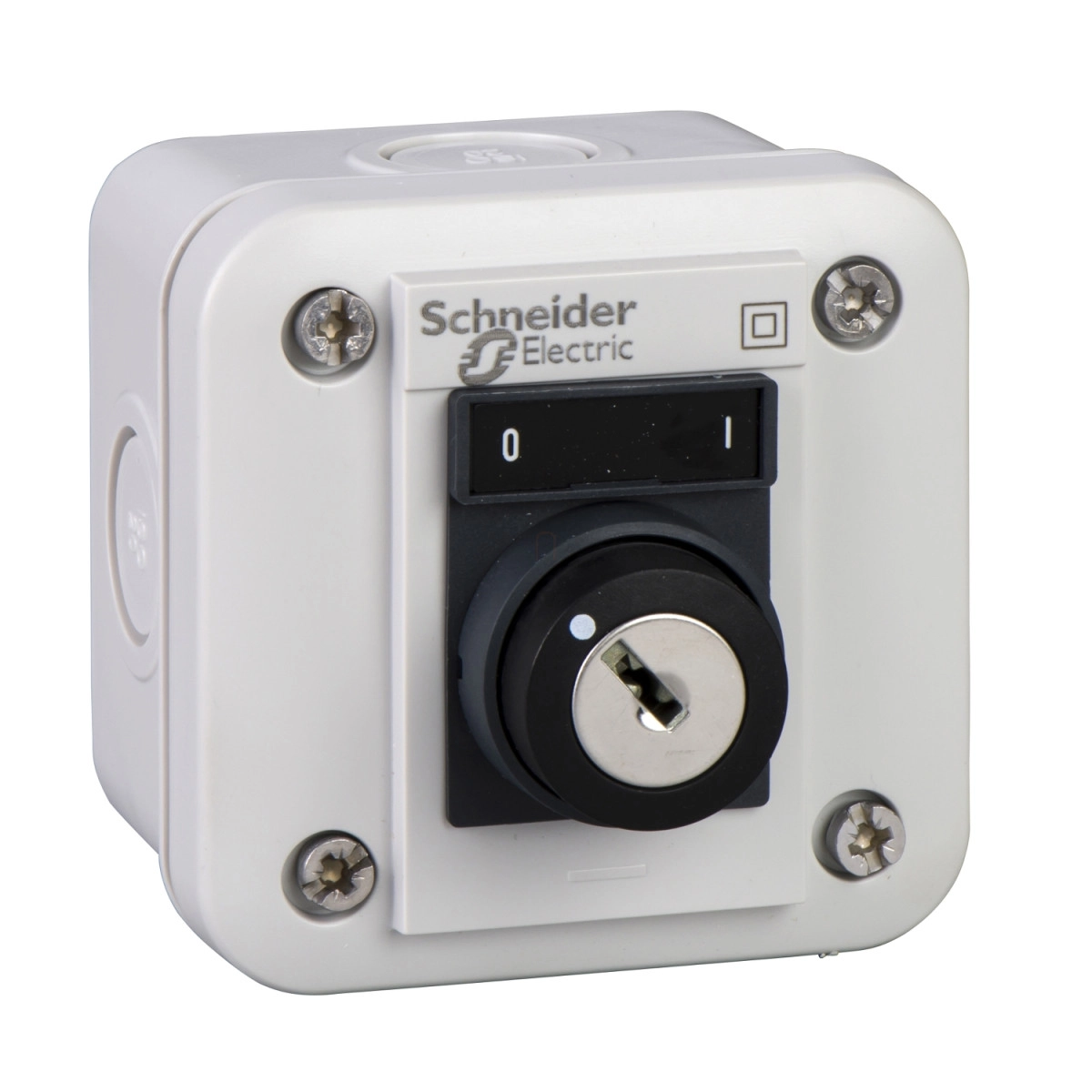

A Schneider Electric Harmony XALE sorozat XALE1441 típusú kulcsos választókapcsoló vezérlőállomása egy professzionális ipari kapcsolóelem, amely a megbízhatóság és egyszerű kezelhetőség optimális kombinációját kínálja. Ez a komplett vezérlőállomás különösen olyan alkalmazásokhoz ideális, ahol fontos a jogosulatlan hozzáférés megakadályozása vagy a funkcióváltás csak arra jogosult személyek által történő végrehajtása.
A termék egy kulcsos választókapcsolót tartalmaz 2 pozíciós (O-I) fehér jelöléssel és 1 NO (normally open - alaphelyzetben nyitott) érintkezővel. A készülékház világosszürke (RAL 7035) színű, ABS (akrilnitril-butadién-sztirol) anyagból készült, amely biztosítja a hosszú élettartamot és a megfelelő mechanikai védelmet. A kulcsos kapcsoló rögzített pozíciójú, a 455-ös kulcsot bal oldali pozícióban lehet kivenni. Az IP54-es védettségi szint megfelelő védelmet nyújt por és freccsenő víz ellen, így a készülék különféle ipari környezetben is megbízhatóan alkalmazható.
A Harmony XALE vezérlőállomás XB7 Ø 22 mm-es vezérlő- és jelzőegységek számára készült. A műszaki specifikációk szerint a termék szigetelési feszültsége 250 V, impulzus-állósága 4 kV az IEC 60947-1 szabványnak megfelelően. A névleges üzemi áram különböző terhelési kategóriákban: 0,1 A 250 V DC-13, 0,22 A 125 V DC-13, 0,3 A 240 V AC-14 és 0,6 A 120 V AC-14 értékű, az IEC 60947-5-1 szabvány szerint. A kapcsolat működése lassú bontású. A készülék elektromos megbízhatósága kiváló: Λ <= 10^(-6) 17 V és 5 mA esetén, az IEC 60947-5-4 szabványnak megfelelően. A rövidzárlat elleni védelem 4 A-es gG típusú olvadóbiztosítóval biztosítható.
A termék szerelését megkönnyíti a két kábelbevezető nyílás (maximális befogadóképesség: 16 mm) és a négy kiüthető nyílás ISO M20 méretben. A telepítéskor figyelembe kell venni a termék működési környezetének hőmérsékleti tartományát, amely -25 és 55 °C között van, míg tároláskor -40 és 70 °C között tárolható. A termék IK05 ütésállósági fokozattal rendelkezik az IEC 62262 szerint, és II. érintésvédelmi osztályba tartozik az IEC 60536 szabvány szerint.
A Schneider Electric XALE1441 kulcsos kapcsoló vezérlőállomása megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 62208, IEC 60947-5-5 és IEC 60947-1 előírásainak, így biztosítva a minőségi és megbízható működést ipari környezetben. A termék kiválóan alkalmazható olyan területeken, ahol fontos a hozzáférés korlátozása, vagy ahol csak szakképzett személyzet végezheti a berendezés kezelését.
Schneider Electric Harmony XALE - XALE1441 -vezérlő állomás kulcsos választókapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XALE
Terméktípus: Komplett vezérlőállomás
Rövid terméknév: XALE
Rendeltetés: XB7 Ø 22 mm vezérlő és jelző egységekhez
Vezérlőállomás alkalmazása: Egy funkció
Ház alapszíne: Világosszürke (RAL 7035)
Fedél színe: Világosszürke (RAL 7035)
Anyag: ABS (akrilnitril-butadién-sztirol)
IP védettségi fokozat: IP54 az IEC 60529 szerint
Vezérlőállomás összetétele
1 kulcsos választókapcsoló, rögzített pozíciójú 1 NO, fehér O-I jelöléssel
Jelölés helye: Jelöléstartón
Érintkező működése: Lassú bontású
Kiegészítő adatok
Kábelbevezetés: 2 kiüthető nyílás, befogadóképesség: 16 mm
4 kiüthető nyílás ISO M20 mérethez
Kulcs száma: 455
Kulcs kivételi pozíciója: Bal oldali
Pozitív nyitás: Nélküli
Rövidzárlat elleni védelem: 4 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]:
0,1 A 250 V, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V, DC-13, R300 az IEC 60947-5-1 szerint
0,3 A 240 V, AC-14, D300 az IEC 60947-5-1 szerint
0,6 A 120 V, AC-14, D300 az IEC 60947-5-1 szerint
Elektromos megbízhatóság: Λ <= 10exp(-6) 17 V és 5 mA esetén az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...55 °C
Érintésvédelmi osztály: II. osztály az IEC 60536 szerint
IK védettségi fokozat: IK05 az IEC 62262 szerint
Szabványok
IEC 60947-5-1
IEC 62208
IEC 60947-5-5
IEC 60947-1
