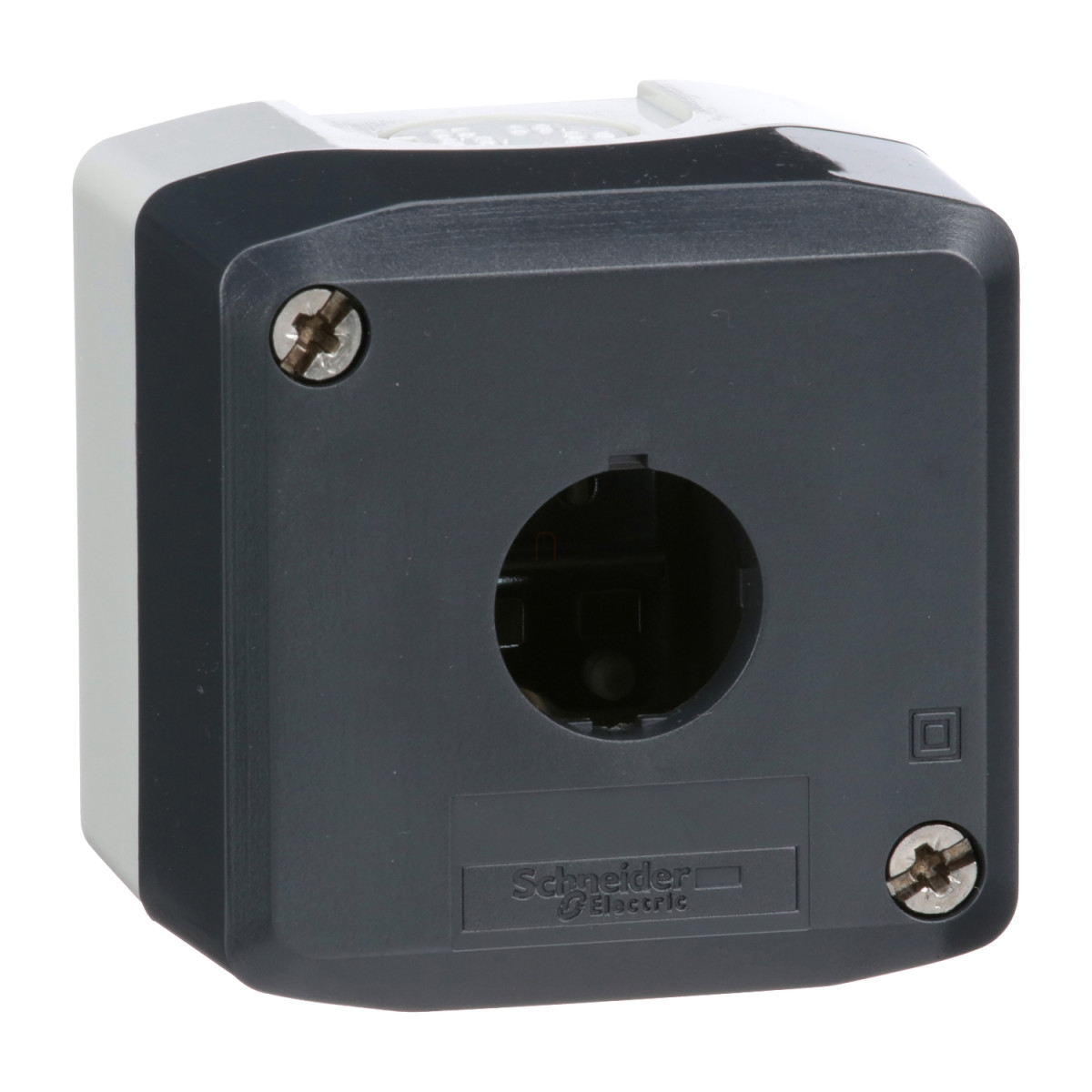

A Schneider Electric Harmony XALD sorozat XALD01H7 üres nyomógomb tokozata professzionális ipari alkalmazásokra tervezett, megbízható vezérlőállomás. Ez a speciálisan kialakított üres vezérlődoboz kompatibilis a Schneider Electric XB5 Ø 22 mm-es vezérlő- és jelzőegységekkel, így rendkívül sokoldalú megoldást kínál ipari környezetben való alkalmazásra.
A tokozat két színből áll: sötétszürke (RAL 7016) fedél és világosszürke (RAL 7035) alap kombinációja esztétikus megjelenést biztosít, miközben ellenáll az ipari környezet viszontagságainak. A polikarbonát anyagának köszönhetően kiváló mechanikai szilárdságot és tartósságot nyújt még a legmostohább körülmények között is. Az XALD01H7 tokozat egyetlen, 22 mm-es kivágással rendelkezik, amely tökéletesen illeszkedik a szabványos nyomógombokhoz, jelzőlámpákhoz és kapcsolókhoz. A kábelbevezetés rugalmas: rendelkezik egy kiüthető nyílással kábelbevezetéshez (14 mm befogadóképességgel), valamint két kiüthető nyílással Pg 13 kábelátvezetőhöz és ISO M20 mérethez (12 mm befogadóképességgel), ami megkönnyíti a telepítést különböző kábelezési igények esetén.
Az XALD01H7 kiemelkedő védelmi besorolásokkal rendelkezik: IP66 az IEC 60529 szabvány szerint, valamint IP67, IP69 és IP69K, ami rendkívüli védettséget biztosít por, víz és nagynyomású mosás ellen. Ezt kiegészíti a NEMA 13 és NEMA 4X minősítés, valamint az IK03 ütésállóság az IEC 62262 szabvány szerint. A termék -40°C és +70°C közötti szélsőséges hőmérsékleti tartományban is megbízhatóan működik, mind tárolás, mind üzemeltetés során, így gyakorlatilag bármilyen ipari környezetben használható. Különösen kiemelkedő tulajdonsága, hogy ellenáll a nagynyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságból), ami olyan környezetben is alkalmassá teszi, ahol rendszeres és intenzív tisztítás szükséges.
A telepítési rugalmasságot növeli, hogy az XALD01H7 tokozat kétféle módon is felszerelhető: hátsó vagy elülső rögzítéssel. A termék UL és CSA tanúsítvánnyal rendelkezik, és számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1 és UL 508 előírásokat. Az XALD01H7 tokozatba különböző vezérlőelemek szerelhetők, mint például nyomógombok, jelzőfények, kapcsolók, gombafejes nyomógombok vagy akár vészleállítók, amelyek méreteire vonatkozó részletes adatokat a termék adatlapja tartalmazza. A Schneider Electric XALD01H7 cikkszámú vezérlőállomás tokozat ideális választás olyan ipari környezetben, ahol megbízható, tartós és jól védett megoldásra van szükség a vezérlőelemek elhelyezéséhez.
Schneider Electric Harmony XALD - XALD01H7 -nyomógomb tokozat, üres, 1 kivágás, UL/CSA műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XALD
Termék típus: Üres vezérlőállomás
Rövidített terméknév: XALD
Rendeltetés: XB5 Ø 22 mm vezérlő és jelzőegységek számára
Fizikai jellemzők
Kivágások száma: 1 kivágás
Tokozat alap színe: Világosszürke (RAL 7035)
Fedél színe: Sötétszürke (RAL 7016)
Anyag: Polikarbonát
Kábelbevezetés
1 kiüthető nyílás kábelbevezetéshez, befogadóképesség: 14 mm
2 kiüthető nyílás Pg 13 kábelátvezetőhöz és ISO M20, befogadóképesség: 12 mm
Védelmi besorolások
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettség: NEMA 13, NEMA 4X
IK ütésállóság: IK03 az IEC 62262 szerint
Kiegészítő információk
Szerelési mód: Vásárlói szereléshez
Vízszintes sorok száma: 1
Függőleges sorok száma: 1
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Blokk felszerelése: Hátsó rögzítés, Elülső rögzítés
Környezeti paraméterek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Védőkezelés: TH
Szabványok és tanúsítványok
IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: UL, CSA
Méretek
A tokozat mérete változik a beépített vezérlőelem típusától függően:
Süllyesztett nyomógomb: 62 mm (2.44 in)
Jelzőfény: 64 mm (2.52 in)
Világító nyomógomb: 65.5 mm (2.58 in)
Kiemelkedő nyomógomb: 66 mm (2.60 in)
Választókapcsoló: 80 mm (3.15 in)
Gombafejes nyomógomb: 91.5 mm (3.58 in)
Reteszelő gombafejes vészleállító nyomógomb kulccsal: 115 mm (4.53 in)
Kulcsos kapcsoló: 105.5 mm (4.15 in)
